Кабель RG-213 U (черный)

Цена: 180 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 1588

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

RG-213 U — это коаксиальный кабель Ø10,3 мм с плетеным центральным проводником. Многожильный проводник повышает эластичность кабеля, позволяя сгибать его под более острым углом, чем это доступно для аналогичного кабель с цельной жилой. Марка RG-213 U имеет сопротивление 50 Ом и обычно используется в системах радиосвязи, включая мобильную связь и интернет. Является близким аналогом отечественного кабеля РК 50-7-11.

Высокая гибкость для тех, кому важно удобство монтажа

Типичные коаксиальные кабели с диаметром 10 мм и более, такие как 8D-FB CCA, имеют низкий коэффициент затухания, но при этом не очень удобны в процессе монтажа. Цельный проводник накладывает ограничения на минимальный радиус изгиба и количество циклов сгибания. В свою очередь, RG-213 U имеет плетеную жилу, которая повышает гибкость провода.

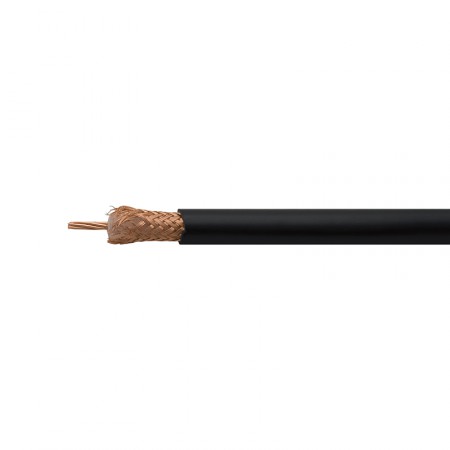

  • Внутренний проводник состоит из 7 отдельных медных проводков Ø0,74 мм. Общий диаметр плетеной жилы — 2,39 мм;
  • Вокруг центральной жилы находится слой сплошного полиэтилена Ø7,24 мм. Диэлектрический материал гарантирует, что между центральной жилой и оплеткой всегда имеется фиксированное расстояние, важное для сохранения электрических характеристик;
  • Экранирующий слой (внешний проводник) представляет собой оплетку из алюминия, покрытого тонким слоем меди (CCA). Оплетка защищает линию передачи от внешних электромагнитных помех и не позволяет передаваемому сигналу «просочиться» наружу;

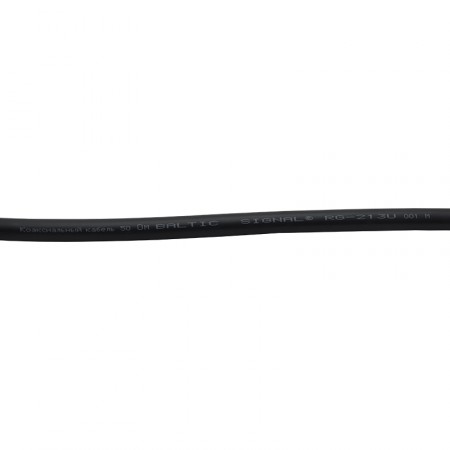

  • Завершает структуру кабеля ПВХ-оболочка черного цвета Ø10,3 мм. На оболочку нанесено название производителя и метровые метки.

Кабель с плетеной жилой всегда обладает более высокими показателями затухания, чем аналог с цельным проводником. Однако RG-213 U является одним из самых качественных коаксиалов данного типа, который демонстрирует приемлемые потери на частотах радиосвязи. Рабочий диапазон кабеля ограничен отметкой 3 ГГц: на частоте 1000 МГц потери мощности составят всего 26,5 дБ, а на частоте 3000 МГц — 52 дБ.

Когда использовать RG-213 U с плетеной жилой?

Обычно коаксиальный кабель с многожильным проводником применяется в случаях, когда необходимо обеспечить повышенную гибкость кабельной трассы. Такая необходимость может возникнуть в ряде случаев:

  • При прокладке в труднодоступных местах, вдоль изгибов и закруглений;
  • При использовании в транспортных средствах (в том числе в поездах, самолетах, на водном транспорте), где прокладка жесткого кабеля затруднена;
  • При изготовлении кабельных сборок, которые подвергаются частым внешним воздействиям и деформациям — например, в процессе тестирования или пусконаладки.

Показатели затухания RG-213 U допускают использования этой марки для подключения оборудования на расстоянии 15–20 м. При использовании трассы большей протяженности необходимо с вниманием отнестись к потерям мощности, поскольку они могут отрицательно воздействовать на систему связи.

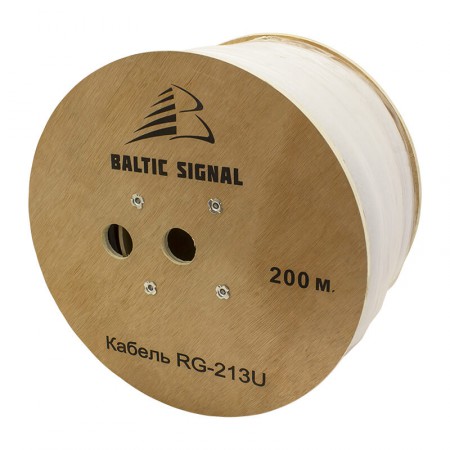

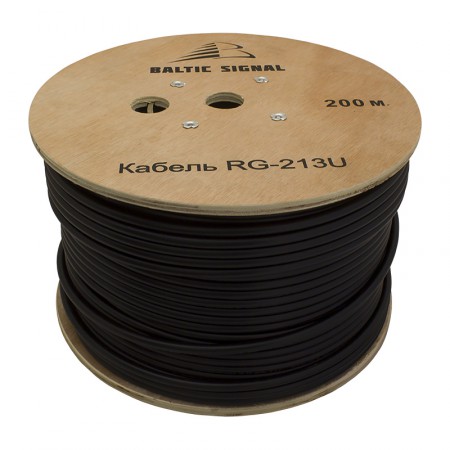

С завода кабель поставляется в катушках по 200 м. В нашем интернет-магазине вам не обязательно заказывать бухту целиком: возможен заказ отрезка заданной длины! Просто укажите нужное количество товара в метрах при оформлении заявки. По любым вопросам, связанным с системами усиления сотовой связи и радиочастотным оборудованием, обращайтесь к нашим менеджерам по телефону 8 (800) 3333-965.

Цена указана за 1 метр погонный.

Кабель RG-213 U — спецификации [PDF, ~139Kb]

Характеристики
Марка кабеля RG-213 U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 2,39 мм
Конфигурация проводника 7 x 0,74 мм
Изоляция (материал) сплошной полиэтилен
Изоляция (диаметр) 7,24 мм
Экран оплетка из омедненного алюминия
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 7,9 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,3 мм
Цвет черный
Волновое сопротивление 50 Ом
Погонная емкость 101 пФ/м
Скорость распространения 66%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6 Ом/км
Сопротивление внешнего проводника по постоянному току 15 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 8,50 дБ
280 МГц: 11,40 дБ
350 МГц: 13,70 дБ
400 МГц: 15,50 дБ
800 МГц: 21,50 дБ
900 МГц: 24,30 дБ
1200 МГц: 28,00 дБ
1500 МГц: 30,00 дБ
1800 МГц: 35,00 дБ
1900 МГц: 36,20 дБ
2000 МГц: 37,90 дБ
2500 МГц: 45,00 дБ
2700 МГц: 47,50 дБ
3000 МГц: 52,00 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 800 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Длина кабеля в бухте 200 м
Вес кабеля в бухте 25,2 кг
