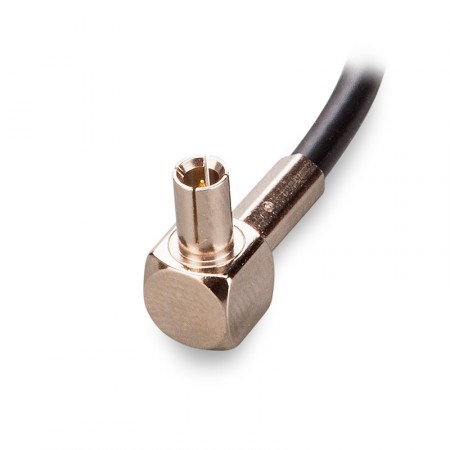

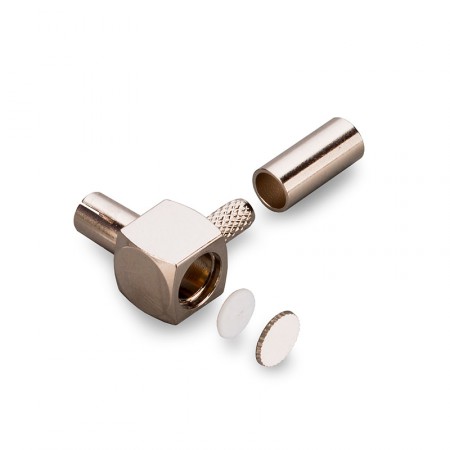

Разъём TS9 (TS9-male, обжимной, угловой, на кабель RG-174, RG-316)

Угловой разъем TS9-male служит для создания антенных адаптеров (пигтейлов) на базе тонких коаксиальных кабелей RG-174 или RG-316. Этот вид коннектора используется для соединения внешних антенн с USB-модемами ZTE и LTE-роутерами различных производителей, включая Huawei. Разъем обеспечивает передачу сигнала сотовой связи, что актуально для систем усиления мобильного интернета в зонах со слабым покрытием, таких как удаленные объекты, транспорт или промышленные помещения.

Угловое исполнение упрощает подключение в ограниченном пространстве, например, внутри корпусов или при установке оборудования вблизи стены.

Что такое разъем TS9 и где он используется?

Коннектор TS9 — это микроразъем, который изначально предназначался для сервисных задач производителей радиооборудования. С его помощью производители модемов и LTE-роутеров осуществляли тестирование и отладку сотовых модулей. Однако впоследствии пользователи начали его использовать для подключения наружных антенн сотовой связи с целью усилить прием сигнала на модемах/роутерах.

• Для тонких кабелей. Разъем совместим с кабелями RG-174 и RG-316, которые широко применяются в системах мобильной связи. На их базе изготавливают пигтейлы — короткие проводки, которые используются как адаптеры для подключения антенн;
• Соответствие стандартам. Волновое сопротивление 50 Ом обеспечивает совместимость с большинством устройств сотовой связи;
• Угловое исполнение. В большинстве случаев вилку TS9 неудобно подводить прямо к устройству: модемы и роутеры часто располагаются рядом со стенами или другими препятствиями. Конструкция с углом 90° упрощает подключение, снижает нагрузку на порт модема и облегчает установку в компактных системах;
• Установка обжимом. Обжимной метод позволяет быстро и надежно закрепить вилку на кабеле. В промышленных условиях для этого используются автоматические станки, но в обычной ситуации можно использовать обжимные клещи.

Микроразъемы TS9 применяются на USB-модемах производства ZTE, а также на WiFi-модемах, таких как Huawei E8372, ZTE MF79U и др. Также эти разъемы используются на портативных LTE-роутерах и стационарных роутерах Huawei, выполненных в форм-факторе «башни» (B618, B818 и аналогичных).

Установка обжимным методом

Разъем TS9-male устанавливается на коаксиальный кабель методом обжима. Центральная жила фиксируется в контактной части разъема и припаивается через боковое отверстие, а оплетка обжимается кримперным инструментом. На противоположном конце кабеля обычно устанавливается разъем для подключения к антенне.

Угловая конструкция предотвращает излишний изгиб кабеля, что особенно важно при установке в ограниченном пространстве, например, внутри герметичных боксов антенн.

Угловой разъем TS9-male — это компонент для изготовления пигтейлов или антенных кабельных сборок. Он обеспечивает стабильное соединение модемов и роутеров с внешними антеннами, что особенно важно в условиях слабого сигнала. Оформите заказ через сайт или получите консультацию по номеру 8-800-3333-965!
