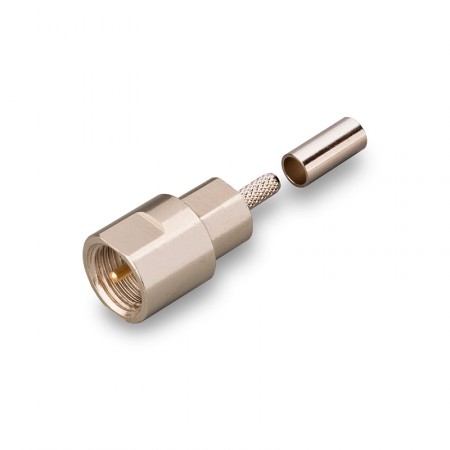

Разъём N1-111L (FME-male, обжимной, на кабель RG-174, RG-316)

Разъем N1-111L — это обжимная вилка FME-типа, предназначенная для установки на тонкие радиокабели RG-174 или RG-316. Коннектор обеспечивает передачу радиочастотного сигнала в оборудовании связи, где требуется компактное соединение. Разъемы этого типа подходят для изготовления коротких пигтейлов и кабельных сборок небольшой длины, когда в приоритете — гибкость кабеля.

Когда используются FME -разъемы?

Наименование FME расшифровывается как For Mobile Equipment, что напрямую указывает на его основную сферу применения — мобильное оборудование. Он используется в составе антенных систем для сотовой связи, включая GSM, 3G и многие диапазоны LTE, а также для подключения WiFi-оборудования, систем навигации (GPS), некоторых видов раций и другого радиооборудования. Как правило, разъемы FME используются для передачи сигнала частотой до 6 ГГц (в этом диапазоне типовой КСВ не превышает 2).

Примеры использования включают:

• В автомобильных системах. Для внешних антенн, сокращающих зоны без сигнала на дорогах. Коннектор FME может использоваться в оборудовании автомобильной телематики, радио, трекерах и т. п.;
• С измерительным оборудованием. Применяется для тестирования кабелей, пассивных элементов радиосистем и других устройств;
• Для терминалов и систем автоматики. Обеспечивает стабильную передачу, может использоваться для внутриблочных и межблочных ВЧ-соединений.

Разъемы серии FME ценят за простоту интеграции в мобильные системы, где компактность играет роль. Небольшой диаметр соединителя часто является принципиальным решением при выборе коннектора, когда речь идет о прокладке сквозь стены или отверстия в корпусах.

Обжимной разъем на тонкий кабель

Монтаж разъема требует обжимного инструмента для фиксации оплетки и паяльника для крепления центральной жилы. Процесс установки разъема включает следующие этапы:

1. Зачистка кабеля под размеры разъема;
2. Пайка жилы к центральному пину (игле);
3. Обжим внешнего корпуса (гильзы) для плотного контакта;
4. Опционально — установка термоусадки для повышения влаго/пылезащищенности и улучшения внешнего вида.

Кабельные сборки на базе RG-174/RG-316 можно размещать даже в условиях ограниченного пространства. Малый диаметр кабелей (около 2,5 мм) привносит заметные потери, поэтому обычно длина таких проводов не превышает 2–3 м.

Никелевое покрытие корпуса защищает от влаги и перепадов температур, продлевая срок службы в уличных условиях. Позолоченный контакт обеспечивает стабильное соединение даже при частых подключениях.

Если ваш проект связи предусматривает использование FME-разъемов, купите коннекторы прямо сейчас на нашем сайте! Для консультации по подбору компонентов звоните по номеру 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок» на нашем сайте.
