Кабель RG-174 50 Ом

RG-174 — это гибкий и тонкий коаксиальный кабель Ø2,8 мм, который обычно используется для соединения радиоустройств с антеннами на небольшой дистанции (1–5 м). Эта марка имеет волновое сопротивление 50 Ом и подходит для использования с оборудованием сотовой связи, системами глобального позиционирования (GPS/ГЛОНАСС), а также другими системами приема/передачи ВЧ-сигнала.

Что внутри коаксиала RG-174?

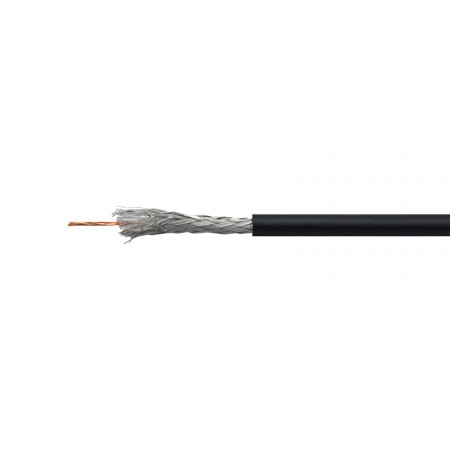

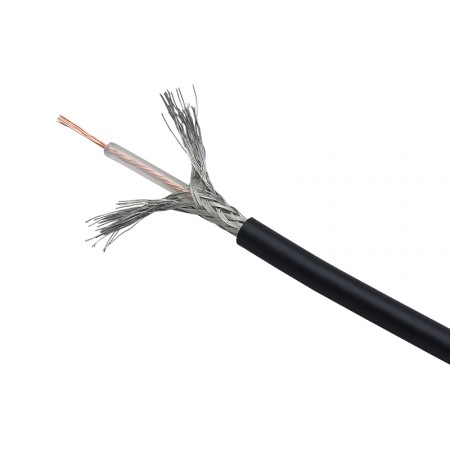

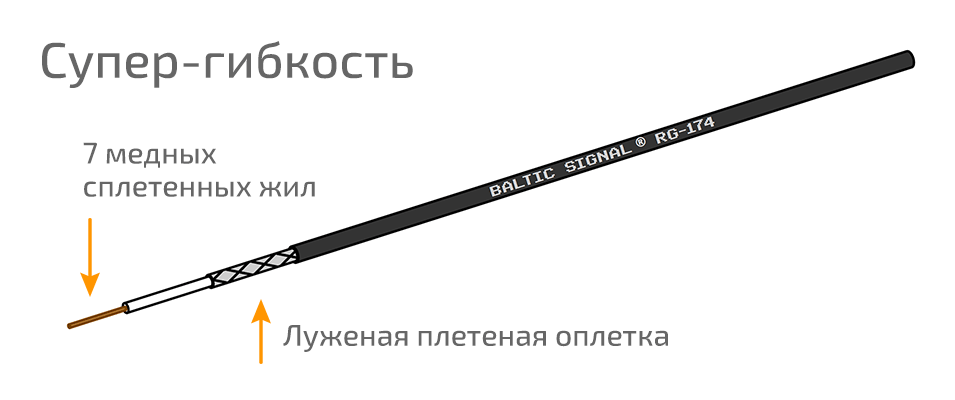

Провод RG-174 имеет коаксиальную структуру, то есть состоит из двух проводников (центральной жилы и экрана), которые расположены соосно и разделены слоем диэлектрика. Структура «в разрезе» следующая:

• Центральный многожильный проводник общим диаметром 0,48 мм (7 x 0,16 мм). Материал проводков — чистая медь. Благодаря многопроволочной конструкции, проводник становится более гибким, выдерживает частые деформации и может дольше прослужить при использовании кабеля в качестве съемного переходника или джампера;
• Слой изоляции из сшитого полиэтилена (XLPE) обеспечивает постоянное и неизменное положение двух проводников друг относительно друга. Диаметр диэлектрика — 1,52 мм;
• Внешний проводник (экран) состоит из проволочной оплетки высокой плотности. Материал оплетки — луженый омедненный алюминий, а ее диаметр — 1,90 мм;

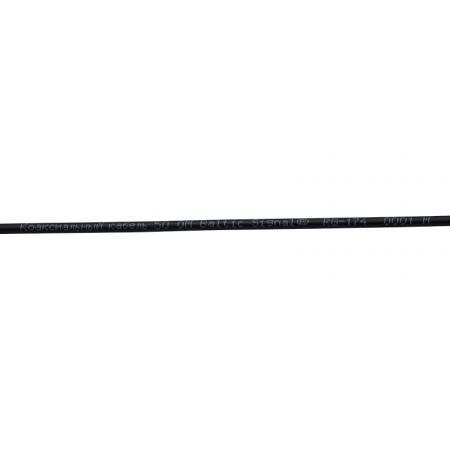

• Защита от внешних воздействий обеспечена ПВХ-оболочкой черного цвета. Итоговый диаметр провода — 2,80 мм.

Рекомендации по применению RG-174

Кабель имеет широкое применение в области ВЧ-оборудования, включая сотовую связь, геопозиционирование, беспроводные сети и проч. Чаще всего эта марка используется в следующих сценариях:

• Как интегрированный кабель выносных антенн сотовой связи, GPS/ГЛОНАСС и других стандартов радиосвязи;
• Для изготовления коротких антенных адаптеров (переходников) — пигтейлов;
• Для подключения измерительного оборудования на небольшом расстоянии;
• Для прокладки коротких кабельных трасс, обычно временных или резервных.

Во всех случаях из-за высокого коэффициента затухания длина кабельной трассы RG-174 не должна превышать 3–5 м. При прокладке этого кабеля на большее расстояние необходимо учитывать вносимые потери, поскольку они могут оказать критическое влияние на работу системы радиосвязи. Например, потери на GSM-частоте 900 МГц превышают 101 дБ (на 100 м), а на популярной LTE-частоте 2500 МГц — 173 дБ.

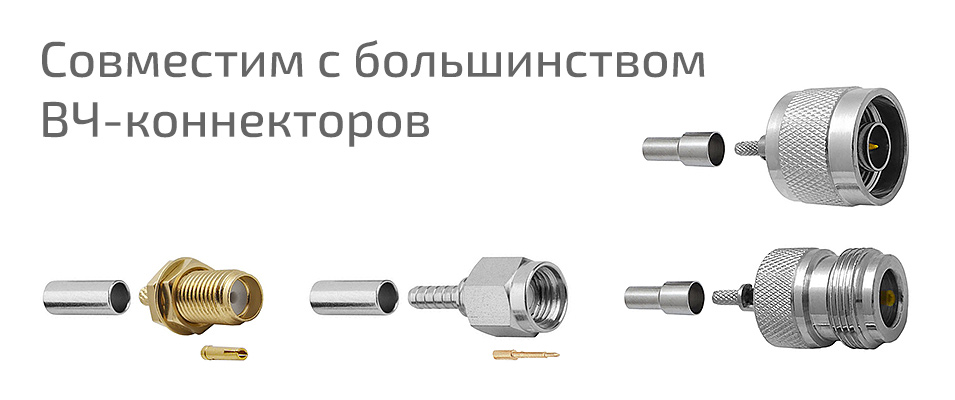

Безусловным преимуществом RG-174 является совместимость со многими ВЧ-коннекторами, включая как разъемы стандартных типов N и SMA (N-111L, S-111L и др.), так и более компактные MCX, MMCX, MS-156 и прочие.

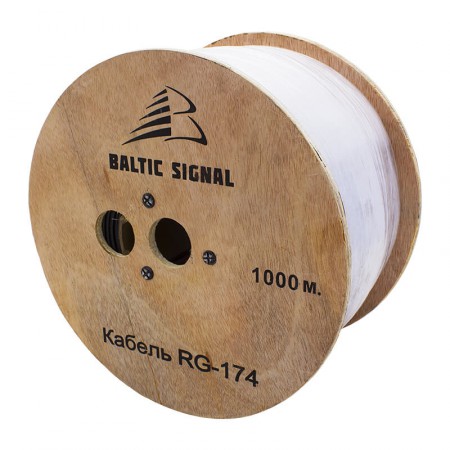

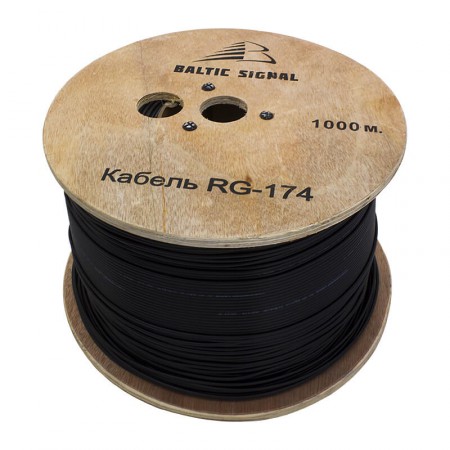

Одна бухта кабеля содержит 100 м, однако в нашем магазине вы можете приобрести нужную длину «на отрез»! Для этого просто положите товар в корзину, указав требуемую длину (количество). Получить подробную информацию об товаре вы всегда можете по телефону 8-800-3333-965 или в онлайн-чате!

Цена указана за 1 метр погонный.

Кабель RG-174 — спецификации [PDF, ~206Kb]
