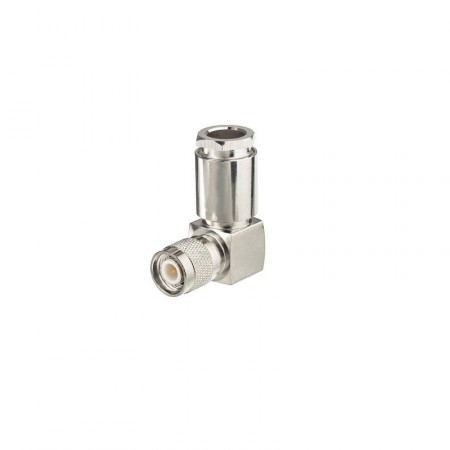

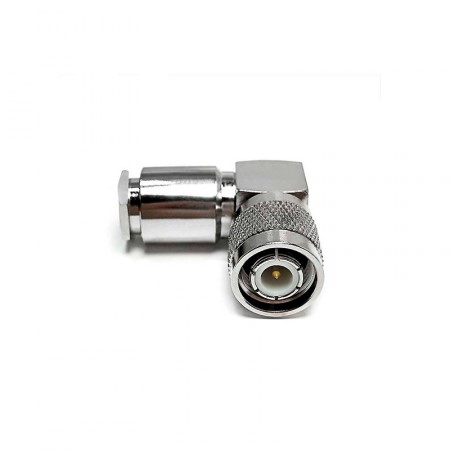

Разъём T-122B (TNC-male, угловой, прижимной, на кабель RG-213)

Цена: 420 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3178

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Прижимной угловой разъем TNC-male с индексом T-122B устанавливается на радиокабель RG-213 и служит для соединения оборудования и антенн в системах связи. Коннектор предназначен для инженеров, занимающихся монтажом антенн, настройкой сетей или сборкой радиоаппаратуры. Разъемы серии TNC рассчитаны на передачу сигнала частотой до 11 ГГц.

В сотовой связи разъем применяют для подключения антенн к передатчикам или усилителям. В навигационных системах GNSS он обеспечивает связь с приемниками для точного позиционирования. Кроме того, модель используют в радарах и тестовом оборудовании, где важна стабильность соединения.

Особенности прижимного разъема T -122 B

Модель отличается удобством в работе благодаря разборной конструкции и установке без использования клещей и других специальных инструментов.

  • Прижимная установка. Такие коннекторы подходят для быстрого самостоятельного монтажа без использования кримпера или заводского опрессовочного оборудования. Во время установки используется только пайка центрального контакта, а фиксация разъема осуществляется затяжной гайкой;
  • Угловое исполнение. Угловой дизайн позволяет направить кабель под 90°, минимизируя изгибы. Используется для подвода кабеля в ограниченном пространстве;
  • Совместимость с кабелем RG-213. Размеры всех элементов адаптированы для установки на радиочастотный провод Ø10,3 мм с многопроволочной жилой RG-213U, RG-213 C/U PE, RG-213 C/U PVC и аналоги;
  • Стандартное сопротивление 50 Ом. При использовании в радиосистемах коннекторы TNC согласуются с оборудованием и вносят минимальную потерю мощности;
  • Диапазон рабочих частот до 11 ГГц. Серия TNC применима в радиосетях, включая мобильную связь, рации, GNSS-аппаратуру и т. п.;
  • Защита от коррозии. Никелированный корпус устойчив к эксплуатации внутри неотапливаемых помещений или на улице для подключения оборудования.

Монтаж углового разъема TNC на коаксиальный кабель

Принцип установки основан на прижимном механизме. Сначала снимают внешнюю изоляцию кабеля RG-213 на нужную длину, обнажая оплетку и центральный проводник. Подготовленный конец провода вставляется в корпус, и центральный проводник паяется через специальное «окошко» с тыльной стороны коннектора. Конструкция фиксируется прижимной гайкой. Такой метод упрощает процесс по сравнению с использованием обжимной версии.

Использование прижимных разъемов оправдано для экономии времени или установки в случаях, когда под рукой нет обжимного инструмента. Считается, что такое исполнение менее устойчиво к вибрациям и переподключениям, поэтому T-122B рекомендуется применять для стационарных установок.

Выбираете разъемы для вашей системы? Купите T-122B на сайте или получите консультацию по телефону 8-800-3333-965!

Характеристики
Разъем TNC-male
Тип центрального контакта штырь
Марка кабеля RG-213
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Монтаж оплетки прижимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение угловое
Способ крепления кабельная вилка
Вес 40 г
