Кабель RG-213 C/U PVC

Цена: 270 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 2336

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

RG-213 C/U PVC — популярная марка радиочастотного коаксиального кабеля семейства RG с плетеной медной жилой и двойным экраном. По сфере применения эта марка аналогична 8D-FB и CNT-400, однако обладает лучшей гибкостью и износостойкостью. Универсальное сопротивление 50 Ом позволяет использовать этот провод для передачи сотового сигнала, WiFi и других разновидностей беспроводной связи. В отличие от кабеля RG-213 U, версия C/U имеет дополнительный экран из фольги, снижающий потери сигнала и влияние внешних помех.

Радиокабель 50 Ом повышенной гибкости

Многие кабели, которые используются для коммутации оборудования, имеют цельную жилу, что ограничивает их радиус изгиба и увеличивает риск повреждения при частых сгибаниях. Серия RG-213 C/U лишена этого недостатка, поскольку имеет многопроволочный проводник из меди, который более устойчив к частым манипуляциям.

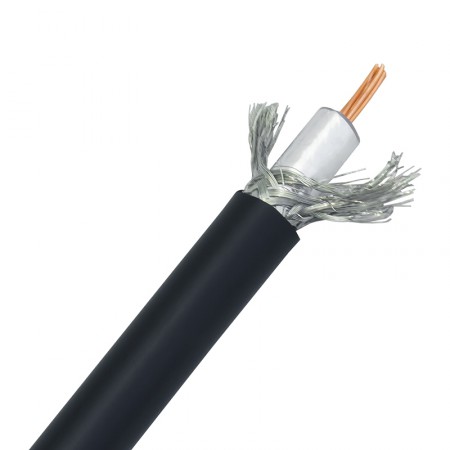

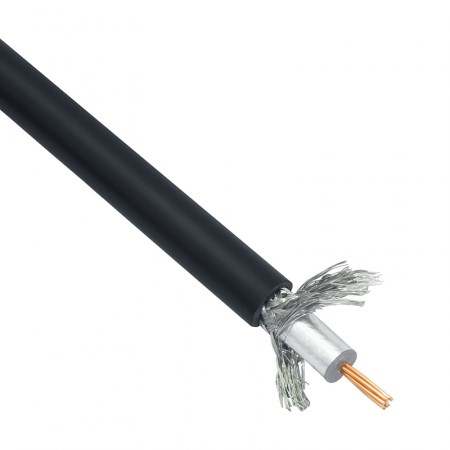

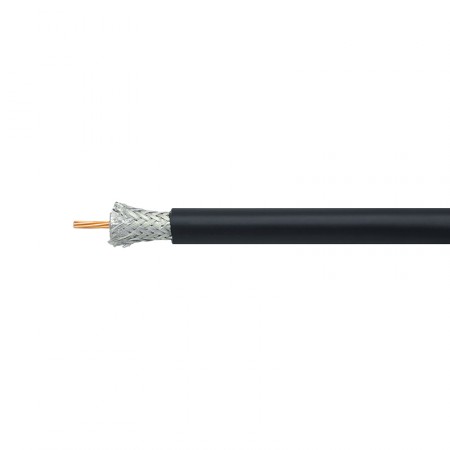

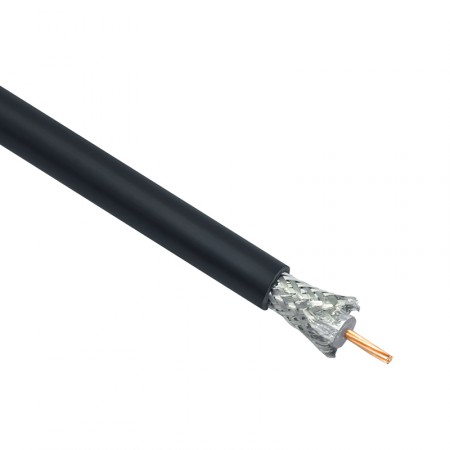

По своей структуре кабель является коаксиальным, то есть содержит несколько элементов, размещенных на общей оси. Порядок элементов следующий:

  • Центральный проводник из меди Ø2,25 мм (7 проволок Ø0,75 мм, объединенных в общую жилу). Медь имеет превосходные проводящие свойства и вносит малое затухание при передачи высокочастотного сигнала. Благодаря многопроволочной структуре, жила выдерживает сгибание под более острым углом, чем аналогичный цельный провод;
  • Диэлектрический материал (полиэтилен) Ø7,25 мм. Задача диэлектрика — обеспечить корректное соосное расположение внешнего проводника и экрана, а также общее равномерное сопротивление 50 Ом;
  • Двойной экранирующий слой Ø7,90 мм. Для защиты от внешних помех и надежной передачи ВЧ-сигнала диэлектрик окружен двойным экраном (наружным проводником). Первый слой экрана — это алюминиевая фольга, а второй — оплетка из TCCA (луженый омедненный алюминий);

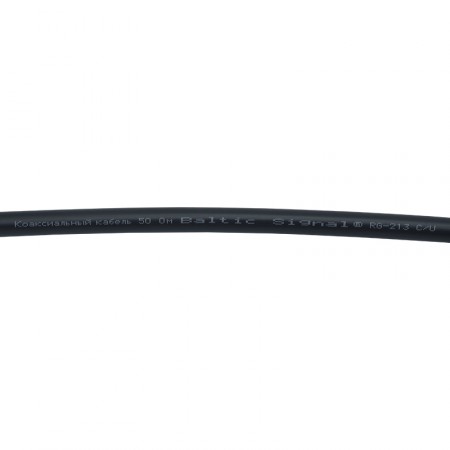

  • Защитная оболочка ПВХ Ø10,30 мм. Наружным слоем провода является оболочка из поливинилхлорида черного цвета, которая защищает линию передачи от влаги, пыли, солнца и физических воздействий.

Кабель может работать при температуре от -40°C до +70°C, при этом допускается монтаж как внутри помещений, так и наружный. Значительная гибкость провода упрощает прокладку и монтаж, в том числе в ограниченных пространствах.

Допустимые стандарты связи и потери

Марка RG-213 C/U PVC рассчитана на работу с радиосигналом частотой до 3000 МГц. Этот кабель часто используется для передачи сигнала радиостанций, сотовой связи, WiFi, GNSS и других стандартов беспроводных коммуникаций. Возможно использование совместно с ретрансляторами (репитерами), уличными антеннами, модемами и LTE-роутерами. Обеспечена совместимость с типовыми разъемами N-серии (N-111B), SMA (S-111B) и др.

Использование многопроволочной жилы приводит к тому, что показатели затухания RG-213 C/U оказываются выше, чем у марок схожего диаметра с цельным проводником. Так, потери на линии 100 метров при частоте 900 МГц составят порядка 18,8 дБ, а на частоте 2500 МГц — 34,2 дБ.

Рекомендуем выбирать серию RG-213 C/U, когда важна гибкость и долговечность кабельной сборки, особенно при частых циклах перекладки. В остальных случаях более производительными решениями (при аналогичном диаметре) являются марки 8D-FB CCA и 8D-FB CU.

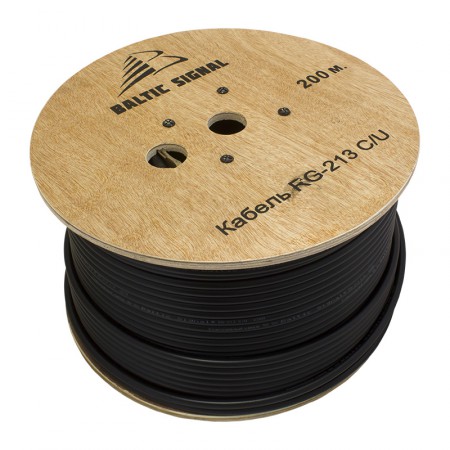

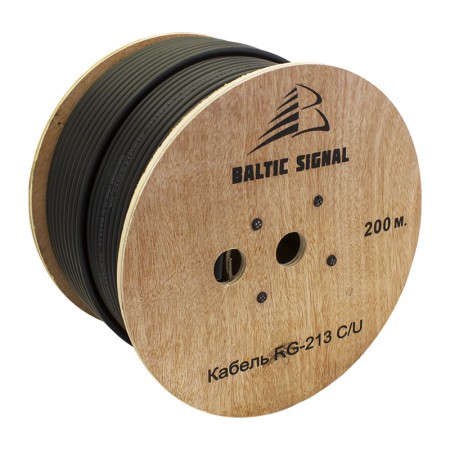

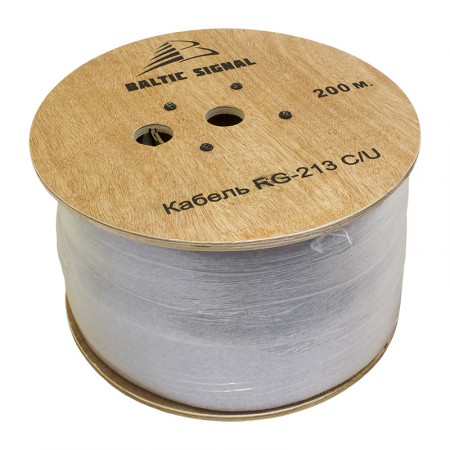

Чтобы купить кабель RG-213 C/U, оформите заказ онлайн. Заводом товар поставляется катушками по 200 м, однако у нас вы всегда можете заказать отрезную позицию нужной длины. По вопросам технического характера и подбора оборудования свяжитесь с нами по телефону 8-800-3333-965 или посредством функции «Обратный звонок»!

Цена указана за 1 метр погонный.

Кабель RG-213 C/U PVC — спецификации [PDF, ~127Kb]

Характеристики
Марка кабеля RG-213 C/U PVC
Центральный проводник (материал) медь
Центральный проводник (диаметр) 2,25 мм
Конфигурация проводника 7 x 0,75 мм
Изоляция (материал) сплошной полиэтилен
Изоляция (диаметр) 7,25 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 7,90 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,30 мм
Цвет черный
Волновое сопротивление 50 Ом
Погонная емкость 101 пФ/м
Скорость распространения 66%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 6 Ом/км
Сопротивление внешнего проводника по постоянному току 15 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 6,20 дБ
280 МГц: 10,40 дБ
350 МГц: 11,90 дБ
400 МГц: 12,20 дБ
800 МГц: 16,90 дБ
900 МГц: 18,80 дБ
1200 МГц: 21,60 дБ
1500 МГц: 25,50 дБ
1800 МГц: 27,80 дБ
1900 МГц: 28,90 дБ
2000 МГц: 31,00 дБ
2500 МГц: 34,20 дБ
2700 МГц: 38,00 дБ
3000 МГц: 42,00 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 800 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Длина кабеля в бухте 200 м
Вес кабеля в бухте 26 кг
