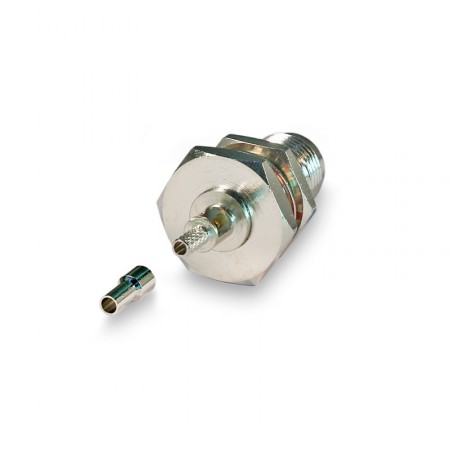

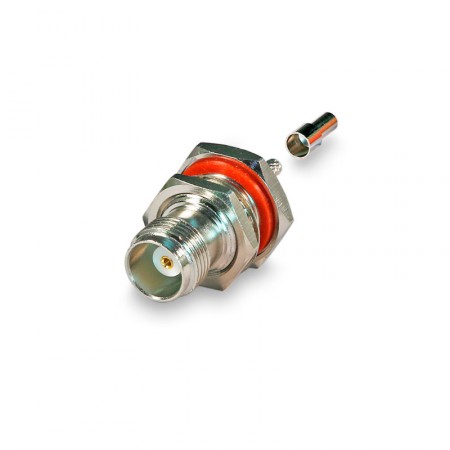

Разъём T-231L (TNC-female, обжимной, на кабель RG-174, RG-316)

Разъем T-231L (гнездо TNC-female) устанавливается на тонкие радиокабели RG-174 и RG-316. Компактный коннектор с гайкой и уплотнительным кольцом обеспечивает герметичный монтаж на приборной панели. Способ фиксации на кабеле — обжим.

Назначение и области применения TNC

T-231L используется в системах связи для подключения антенн, передатчиков и усилителей. Он востребован в сборке пигтейлов для GSM-оборудования, GPS-модулей, измерительных приборов. Благодаря уплотнительному кольцу в комплекте, разъем можно устанавливать на уличное оборудование.

• Резьбовой коннектор TNC. Разъемы серии TNC конструктивно схожи с более старыми соединителями BNC, но имеют резьбовой способ сопряжения. Это обуславливает лучшую устойчивость к вибрациям во время порывов ветра (при уличном размещении) или при эксплуатации на транспорте;
• Волновое сопротивление 50 Ом для радиосвязи. Коннектор подходит для кабелей с волновым сопротивлением 50 Ом и обеспечивает согласование с минимальной потерей мощности;
• Совместимость с кабелями для пигтейлов. Разъем можно установить на тонкие кабели RG-174 или RG-316, которые применяются для изготовления антенных адаптеров (пигтейлов) или коротких джамперов (коммутационных кабелей);
• Высокие рабочие частоты. Серия TNC используется для оборудования в частотном диапазоне до 11 ГГц. Лучшие показатели КСВн и потерь — до 6 ГГц;
• Прямое исполнение с розеткой (мама). Коннектор имеет простой прямой конструктив с внешней резьбой и гнездовым контактом. T-231L рассчитан на 500 циклов подключений, что делает его долговечным в условиях частого использования;
• Наличие гайки для приборного монтажа. Для установки на панель предусмотрена резьба 1/2ʺ-28 с лыской. Если фиксация на корпусе не требуется, можно использовать модификацию T-211L.

Конструкция и особенности установки

Центральная жила кабеля припаивается через отверстие в хвостовой части коннектора. Оплетка фиксируется обжимом, что гарантирует прочное удержание разъема. Процесс монтажа требует минимального инструмента: канцелярского ножка, паяльника (или горелки) и обжимных клещей. Процесс включает следующие шаги:

1. Удалите часть наружной изоляции и диэлектрика кабеля под размеры коннектора;
2. Проденьте обжимную гильзу сквозь кабель;
3. Вставить зачищенную часть разъема (без экрана) в корпус коннектора;
4. Припаяйте проводник к центральному контакту;
5. Экран разъема (оплетку) распределите по наружной части «хвоста»;
6. Обожмите гильзу вокруг хвостовой части коннектора при помощи клещей;
7. Опционально — установите термоусадку.

После обжима используйте мультиметр для проверки кабельной сборки на КЗ и проходимость сигнала.
