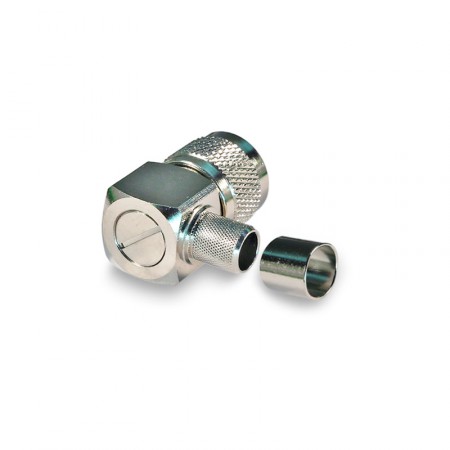

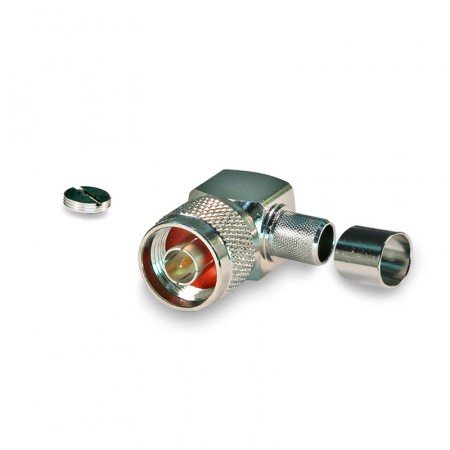

Разъём N-121B (N-male, обжимной, угловой, на кабель RG-213)

Разъем N-121B предназначен для коаксиального кабеля RG-213 с импедансом 50 Ом, применяемого в радиочастотных системах, таких как усилители GSM/LTE, радиостанции, измерительные комплексы и антенные линии. Его угловая конструкция упрощает подключение в ограниченном пространстве, например, при плотном размещении оборудования. Обжимной метод фиксации обеспечивает прочное соединение с минимальными потерями сигнала.

Угловой N - male для повторителей и анализаторов

Разъем N-121B рассчитан на частоты от 0 до 11 ГГц и подходит для передачи высокочастотных сигналов. Это один из коннекторов общего назначения, который устанавливается производителями на самую разную ВЧ-аппаратуру.

• Стандартная серия N-типа. Разъем N-male используется для подключения усилителей связи, антенн, измерительных устройств, точек доступа и иных приборов. Резьбовое соединение вилки и розетки предотвращает разъединение при вибрации, что позволяет использовать коннектор в уличных условиях;
• Совместимость с RG-213. Кабель с многопроволочным проводником имеет повышенную гибкость и часто используется в радиосистемах для подключения приемников/передатчиков и антенн. Коннектор может использоваться с разными версиями кабеля, включая классическую версию RG-213U, а также RG-213 C/U PVC и RG-213 C/U PE;
• Сопротивление 50 Ом. Импеданс 50 Ом — стандартный для радиооборудования. При использовании с такой аппаратурой не возникнет рассогласования и помех на отражении;
• Обжимной метод установки. Качественный обжим гарантирует долговечность и высокий уровень экранирования. Такие разъемы выдерживают до 500 циклов подключений без деградации и «сползания» с провода.

Монтаж на кабель RG -213: пошаговый процесс

Обжим разъема N-121B предусматривает пайку центральной жилы и обжим хвостовой части коннектора. Процесс занимает 5–7 минут при наличии опыта и обеспечивает герметичное соединение, устойчивое к внешним воздействиям.

1. Снимите часть внешней изоляции кабеля, аккуратно отогните оплетку и фольгу (при использовании версии с двойным экраном);
2. Удалите часть диэлектрика кабеля, обнажив центральный медный проводник;
3. Вставьте кабель в хвостовую часть разъема и припаяйте проводник через боковое отверстие в корпусе;
4. Выполните обжим гильзы, используя клещи с правильными губками;
5. Опционально — установите термоусадку для герметизации и придания завершенного вида;
6. Проверьте качество соединения мультиметром.

Купить разъем N-121B для кабеля RG-213 можно прямо сейчас на нашем сайте! Позвоните по номеру 8-800-333-965 или закажите обратный звонок для консультации по выбору и установке оборудования, комплектующих.
