Разъём U-113B (UHF-male, накручивающийся, на кабель RG-213)

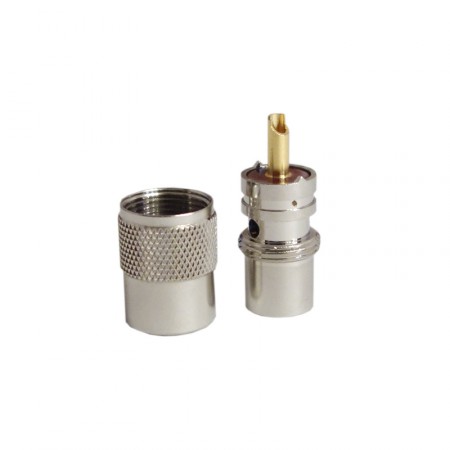

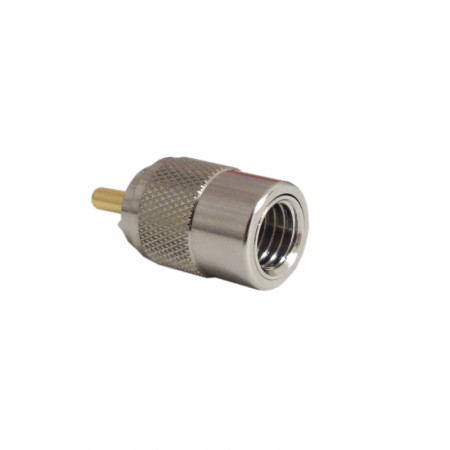

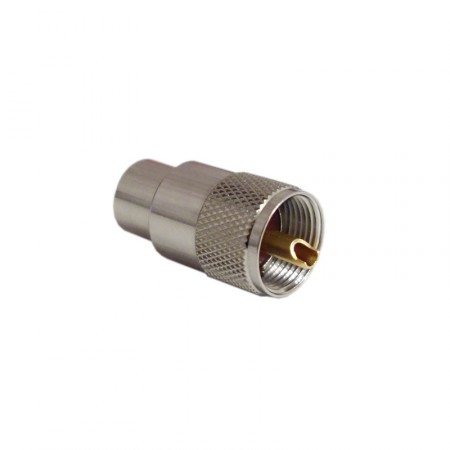

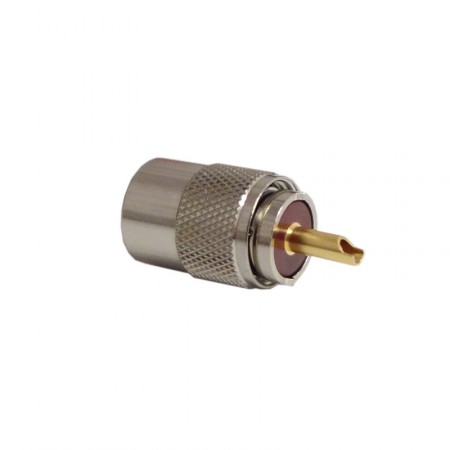

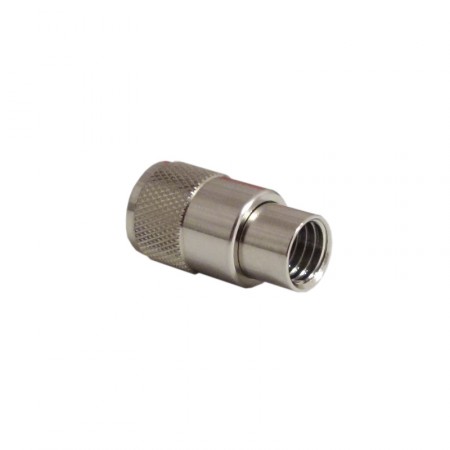

U-113B — накручивающийся UHF-разъем (вилка), предназначенный для использования с коаксиальными кабелями диаметром 10 мм: RG-213, RG-8, DX-10A, DX-1000, H-1000 и др. Имеет волновое сопротивление 50 Ом и активно применяется в системах широковещательного радио и низкочастотной подвижной связи. В соответствии с военными обозначениями штекер UHF также часто называют PL-259.

Данный разъем является накручивающимся: для его установки на кабель не требуются обжимные клещи или другие специальные инструменты. Монтаж центральной жилы и оплетки производится пайкой.

UHF — ВЧ-коннектор общего назначения. Основным его недостатком является непостоянство сопротивления, которое может падать с номинальных 50 Ом до 30–40 Ом. Как результат, данный разъем не рекомендуется применять для передачи сигнала частотой выше 100–300 МГц.

Благодаря низкой стоимости, высокой прочности и простоте монтажа, разъем UHF продолжает пользоваться большой популярностью среди радиолюбителей. Помимо систем персональной радиосвязи (раций), UHF также активно применяется в аппаратуре надводной связи. В то же время в промышленном и профессиональном оборудовании UHF постепенно замещается более качественными коннекторами N-типа и BNC.

Данный разъём также известен под артикулами: HYR-0601E, GU-601E, UHF-7508E.

Инструкция по монтажу [PDF, ~27Kb]
