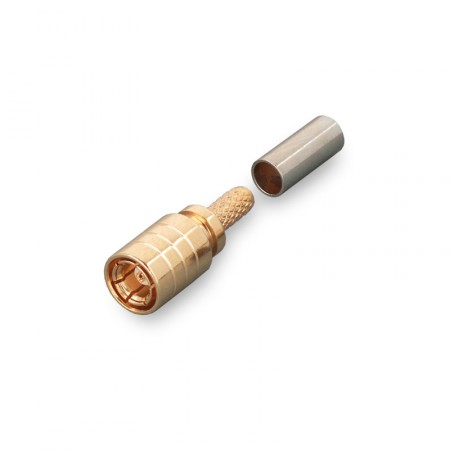

Разъём S1-211L (SMB-female, обжимной, на кабель RG-174, RG-316)

Разъем SMB-female с маркировкой S1-211L предназначен для обжима на тонкие коаксиальные кабели RG-174 и RG-316 с внешним диаметром около 2,5 мм. Этот быстросъемный коннектор типа «мама» (розетка) применяется для кабельных сборок, которые нужно часто переключать между устройствами или временно подключать для осуществления замеров.

Где используются SMB -коннекторы?

Компактные разъемы SMB востребованы в телекоммуникациях, автомобильной электронике, GPS-модулях, а также в измерительных приборах, таких как анализаторы спектра. Они подходят для систем, где важна экономия пространства, например, в портативных устройствах и транспортных средствах.

В отличие от более распространенных SMA-разъемов с резьбовым соединением, серия SMB была спроектирована для быстрого подключения/отключения устройств. Розетка снабжена пружинящими лепестками (цанга) и просто «защелкивается» с ответной вилкой. Такая конструкция снижает устойчивость к вибрациям, но позволяет перетыкать кабели с высокой скоростью.

Разъем на 50 Ом для тонких кабелей

S1-211L предназначен для установки на кабели марок RG-174, RG-316 и аналогичных по диаметру с сопротивлением 50 Ом. Обычно такие тонкие кабели (около Ø2,5 мм) используются при производстве пигтейлов — коротких джамперов, которые используются в качестве переходников. Также возможно использование этих кабелей на большей дистанции, но из-за высоких потерь длина трасс обычно ограничена 2–3 м.

• Рабочий диапазон для ВЧ-применений. Соединители SMB рассчитаны на частотный диапазон до 4 ГГц, что позволяет применять их в сфере сотовой связи, WiFi-коммуникаций и других радиорешений;
• Компактность и удобство. SMB имеет небольшой размер, что позволяет использовать коннектор в устройствах с плотной компоновкой;
• Простота подключения. Защелкивающийся механизм обеспечивает быстрое и надежное соединение без необходимости закручивания, что ускоряет монтаж и демонтаж;
• Надежность контакта. Обжимной метод крепления к кабелю в сочетании с пайкой центральной жилы гарантирует долговечность и стабильность готового изделия;
• Сопротивление 50 Ом. Подходит для радиосистем, не вызывает роста КСВ и дополнительных потерь.

Обжимной монтаж при помощи клещей

Для установки разъема на кабель понадобятся клещи с подходящей матрицей и паяльный инструмент (паяльная станция или горелка).

Монтаж включает несколько этапов:

1. Отрезок кабеля зачищается от наружной оболочки и части изоляции (диэлектрика);
2. Центральная жила припаивается к контакту коннектора;
3. Оплетка и хвостовая часть корпуса обжимаются специальными клещами (кримпером) для фиксации;
4. Дополнительно устанавливается термоусадка для защиты от пыли, влаги и улучшения внешнего вида.

Купите разъем S1-211L прямо сейчас на нашем сайте или получите консультацию по телефону 8-800-3333-965. Убедитесь в качестве связи с надежным оборудованием!
