Разъём S-211L (SMA-female, обжимной, на кабель RG-174, RG-316)

Цена: 90 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 1754

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

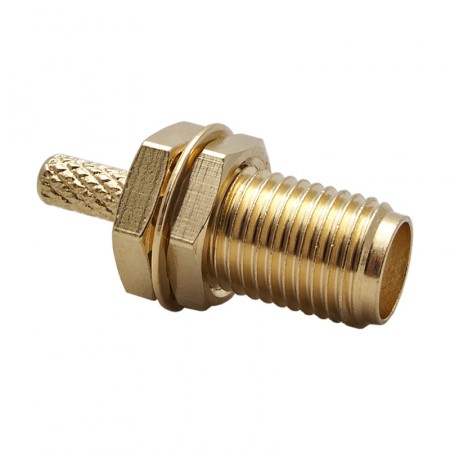

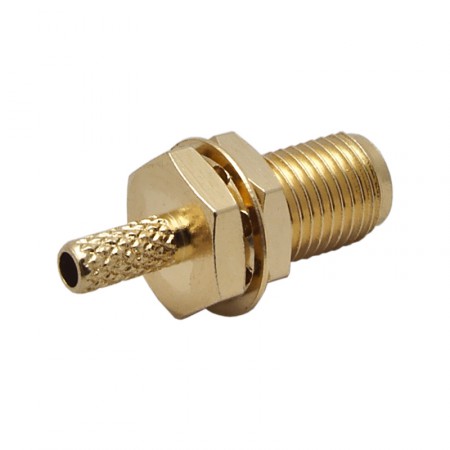

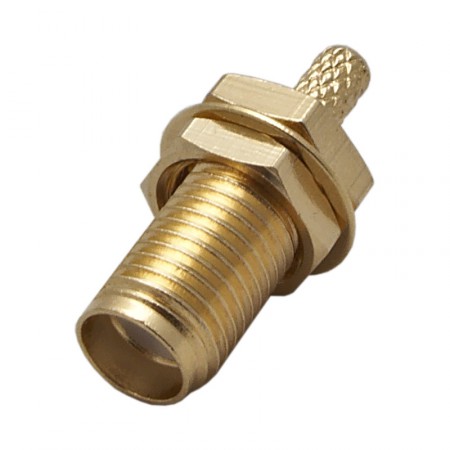

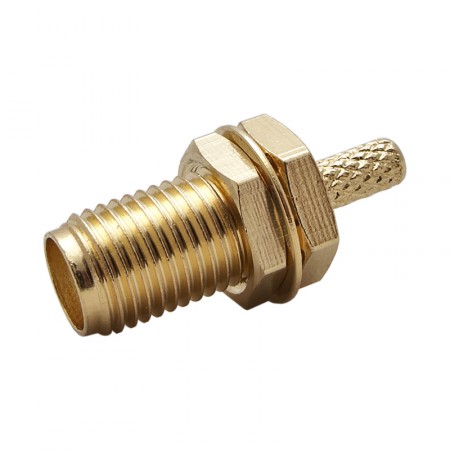

S-211L — разъем SMA-female (розетка) обжимного типа, предназначенный для использования со сверхтонким коаксиальным кабелем серии RG-174 или RG-316 (диаметр центральной жилы 0,5 мм, внешней оболочки — 2,5 мм).

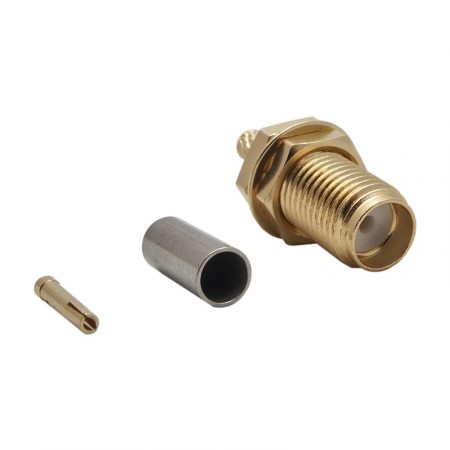

Для установки данного разъема требуются специальные обжимные клещи. Монтаж центральной жилы производится пайкой. Исполнение разъема допускает его установку на корпус устройства и фиксацию гайкой.

SMA — популярный ВЧ-разъем, рассчитанный на сопротивление 50 Ом и поддерживающий передачу сигнала частотой до 18 ГГц. Сегодня коннекторы SMA используются преимущественно для подключения внешних 3G/4G- и WiFi-антенн к роутерам, стационарным GSM-телефонам, автомобильным репитерам и другим устройствам.

Кабели марок RG-174 и RG-316 широко применяются для изготовления коротких переходников (пигтейлов), а также для соединения разных компонентов оборудования внутри одного корпуса. Как правило, длина таких переходников не превышает 25–30 см.

Разъем S-211 — инструкция по установке [PDF, ~319Kb]

Характеристики
Разъем SMA-female
Тип центрального контакта гнездо
Марка кабеля RG-174, RG-316
Волновое сопротивление 50 Ом
Частотный диапазон 0–18 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная розетка
Вес 2 г
