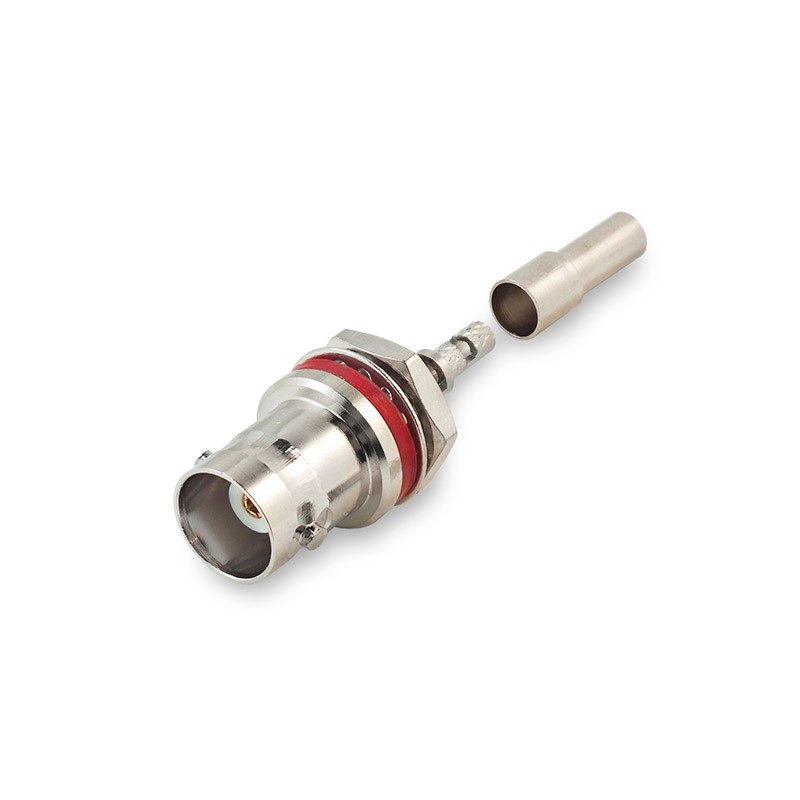

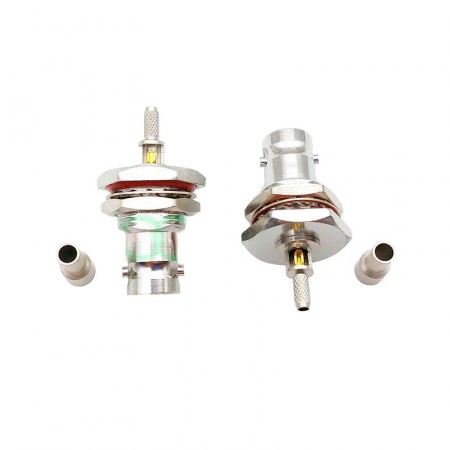

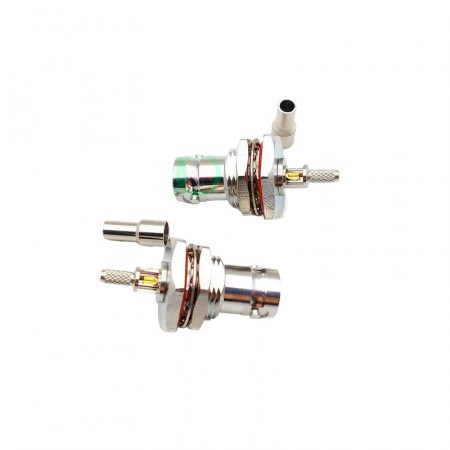

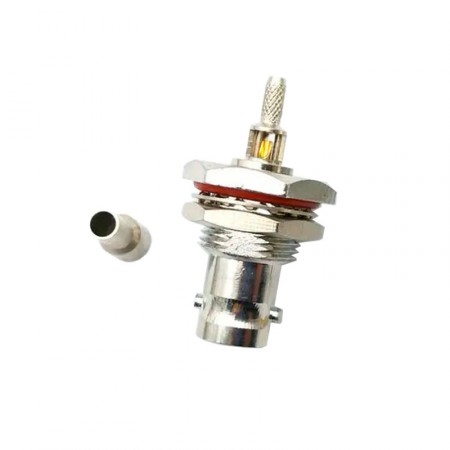

Разъём B-231L (BNC-female, обжимной, на кабель RG-174, RG-316)

Разъем B-231L — это BNC-розетка под обжим, предназначенная для создания кабельных сборок и пигтейлов с использованием тонких коаксиальных кабелей RG-174 и RG-316. Коннекторы этого типа используются для подключения оборудования в системах связи и тестирования.

Обжимной BNC-female на тонкие кабели для пигтейлов

Разъем B-231L имеет волновое сопротивление 50 Ом и используется в радиосвязи для быстрого соединения устройств. Благодаря подключению «вполоборота», BNC по-прежнему применяется в телеком-индустрии, промышленной электронике и тестовых лабораториях.

• Подходит для установки на пигтейлы. Коннектор оптимизирован для тонких кабелей RG-174 и RG-316, что делает его подходящим для сборок, где важны небольшие габариты и высокая гибкость. Чаще всего джамперы на базе этих кабелей имеют длину до 3 метров;
• Рабочие частоты ВЧ-связи. BNC рассчитан на работу с частотами до 4 ГГц, что гарантирует стабильную передачу сигнала в широком диапазоне приложений. Разъемы могут использоваться в системах радиосвязи, мобильных коммуникаций, навигации и т. п.;
• Обжимной метод установки. На кабель розетка устанавливается методом опрессовки с использованием обжимных клещей. Предварительно центральная жила провода припаивается к проводнику коннектора через окошко в хвостовой части;

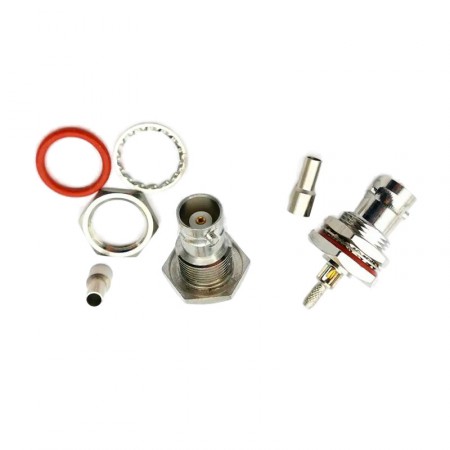

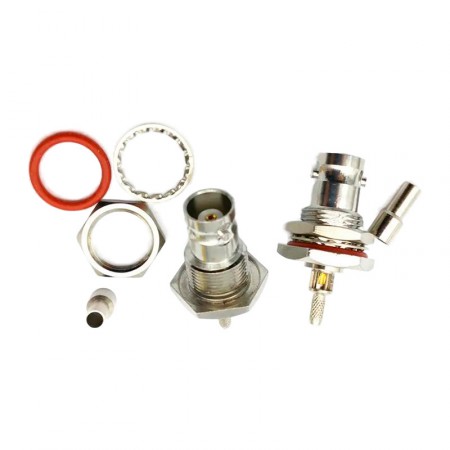

• Наличие гайки для корпусного монтажа. Коннектор дополнительно снабжен гайкой, с помощью которой его можно зафиксировать на стенке корпуса, приборной доске, вывести на панель и т. п. Благодаря уплотнительному кольцу в комплекте, корпус розетки прилегает к поверхности и обеспечивает высокий уровень герметичности.

Байонетный механизм BNC позволяет соединить розетку с соответствующей вилкой без закручивания, что удобно при частых соединениях и разъединениях, например, в тестовом оборудовании. Однако стоит учитывать, что байонетное соединение менее устойчиво к вибрациям по сравнению с резьбовыми разъемами, поэтому B-231L лучше использовать в стационарных или умеренно динамичных условиях.

Как устанавливается разъем B-231L?

Процесс установки коннектора состоит из нескольких этапов, включающих работу с паяльным и обжимным инструментами:

1. Радиокабель зачищается под габариты коннектора. Зачищенный конец вставляется в корпус разъема через хвостовую часть;
2. Центральный проводник припаивается к контакту разъема через отверстие в «хвостике»;
3. Оплетка кабеля фиксируется обжимом с использованием клещей с подходящими шестиугольными губками. Губки деформируют обжимную гильзу, прочно соединяя корпус разъема и кабель;
4. Проводится проверка на прочность обжима и исправность передачи сигнала.

Для покупки разъема B-231L сформируйте заказ на сайте. Для консультации звоните по номеру 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок» на сайте!
