Разъём S-241L (SMA-female, обжимной, корпусной, на кабель RG-174, RG-316)

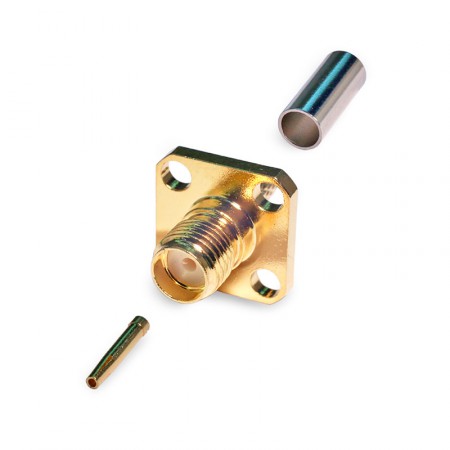

SMA-коннектор (типа «мама») с монтажным фланцем для установки на панель или корпус оборудования. Четыре отверстия Ø2,5 мм позволяют надежно зафиксировать разъем на металлической или пластиковой поверхности. С обратной стороны подводится тонкий коаксиал RG-174 или RG-316, который обжимается кримпером.

Применение корпусных разъемов

Коннекторы с фланцем используют при сборке радиочастотного оборудования — они являются выходным портом на корпусе прибора. Типичные применения:

• Производство LTE-роутеров и модемов. Разъем устанавливают на приборную панель для подключения внешних антенных (излучателей);
• Изготовление усилителей сигнала. Фланцевые розетки служат входами и выходами для антенных кабелей репитеров;
• Сборка измерительных приборов. Генераторы, анализаторы спектра, осциллографы комплектуются такими портами для подключения датчиков;
• Модификация или апгрейд оборудования. Добавление антенного штекера на существующий корпус устройства;
• Проекты радиолюбителей. Создание самодельных приемников, передатчиков, антенных коммутаторов.

Внутри корпуса устройства на разъем обжимается тонкий кабель, который ведет к печатной плате прибора или другим компонентам. Такая схема позволяет разместить электронику внутри защищенного корпуса, а антенное подключение вывести наружу.

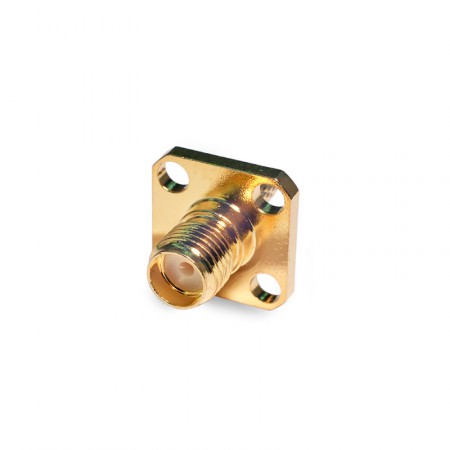

Фланцевая конструкция S-241L

Отличие от обычных кабельных разъемов — плоский фланец (площадка) с четырьмя монтажными отверстиями. Коннектор устанавливается с наружной части устройства и привинчивается к корпусу винтами или заклепками для фиксации.

Диаметр отверстий 2,5 мм позволяет использовать винты M2,5 — стандартный крепеж для электронного оборудования. Фланцевое крепление создает жесткое соединение, которое выдерживает многократные подключения и отключения антенных кабелей без расшатывания разъема.

Розеточное исполнение (female) стандартно для портов оборудования — к нему подключают антенные кабели с ответными вилками (male). Золотое покрытие центрального контакта обеспечивает долговечность и стабильность электрических параметров.

Монтаж и совместимость с кабелями

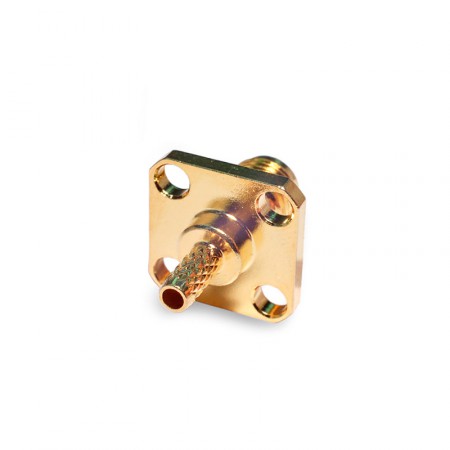

S-241L адаптирован под тонкие коаксиалы RG-174 и RG-316 c внешним диаметром около 2,8 мм. Эти кабели применяют внутри корпусов, где не нужны большие расстояния и критичен компактный размер. Для прокладки снаружи или на длинные дистанции выбирают более толстые марки с меньшими потерями.

Процедура обжима требует наличия инструмента (кримпера) с матрицей под размер втулки. Центральная жила кабеля припаивается к контактному гнезду, а экранирующая оплетка фиксируется между корпусом разъема и обжимной втулкой. В результате опрессовки создается прочное механическое соединение.

Расшифровка маркировки S-241L

Обозначение отражает особенности конструкции:

• S — серия SMA (субминиатюрная версия А);
• 2 — тип female, розеточное исполнение;
• 4 — корпусное (фланцевое) исполнение для монтажа на панель;
• 1 — обжимной метод крепления кабеля;
• L — версия под RG-174, RG-316.
