Разъём B-112B (BNC-male, прижимной, на кабель RG-213)

Цена: 300 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 1497

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

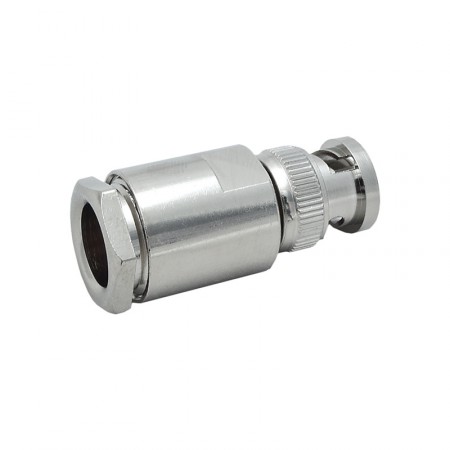

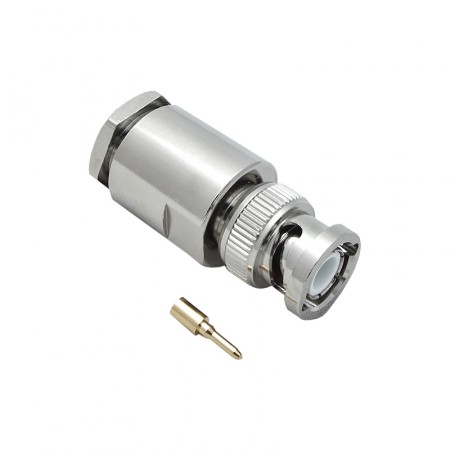

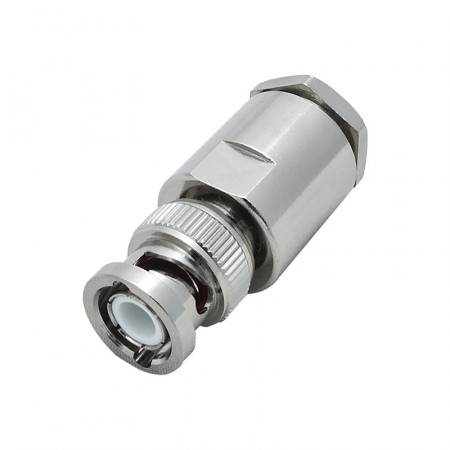

B-112B — разъем BNC (вилка) прижимного типа, предназначенный для использования с коаксиальными кабелями диаметром 10 мм: RG-213, RG-8, DX-10A, DX-1000, H-1000 и др. Имеет волновое сопротивление 50 Ом и применяется в радиооборудовании и видеотехнике для передачи ВЧ-сигнала частотой до 4 ГГц.

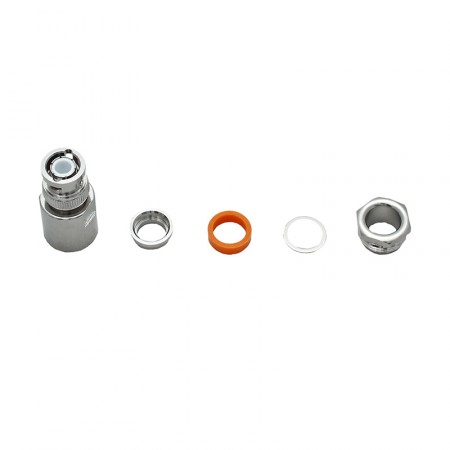

Данный разъем является прижимным: для монтажа оплетки кабеля не требуются обжимные клещи или другие специальные инструменты. Монтаж центральной жилы производится пайкой.

BNC — ВЧ-разъем с байонетным (поворотным) соединением, изначально разработанный для передачи радио- и видеосигнала. Чаще всего данный коннектор можно встретить в аналоговых видеоустройствах, измерительных и профессиональных радиоприборах (генераторах, осциллографах и т. п.), авиационной бортовой электронике и любительском радиооборудовании. Ранее BNC также использовался для построения Ethernet-сетей на основе стандарта 10BASE-2.

В связи с особенностью конструкции разъем BNC не рекомендуется использовать для передачи сигнала частотой выше 2–4 ГГц. Для более высокочастотных диапазонов применяются разъемы N-типа и TNC.

Данный разъём также известен под артикулами: HYR-0101E, GB-101E, BNC-7006E, BNC-S213P.

Характеристики
Разъем BNC-male
Тип центрального контакта штырь
Марка кабеля RG-213, RG-8, DX-10A, DX-1000, H-1000
Волновое сопротивление 50 Ом
Частотный диапазон 0–4 ГГц
Монтаж оплетки прижимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная вилка
Вес 28 г
