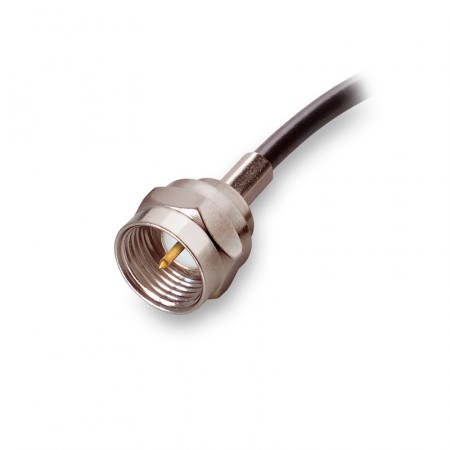

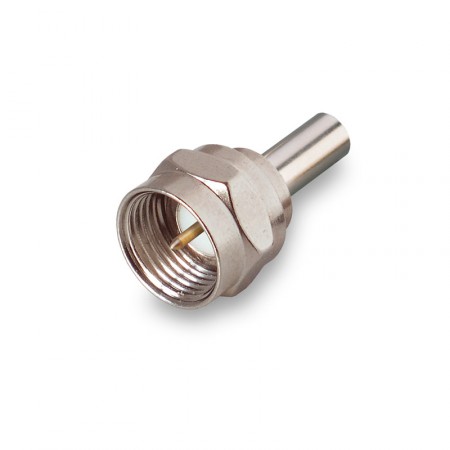

Разъём F-111L (F-male, обжимной, на кабель RG-174, RG-316)

Разъем F-111L (F-вилка) предназначен для изготовления качественных кабельных сборок с использованием коаксиальных кабелей малого диаметра (RG-174 и RG-316). Этот компактный и прочный коннектор подходит для систем радиосвязи, где планируется использовать вход с сопротивлением 75 Ом.

Когда нужен F -коннектор для тонких кабелей?

F-111L — это обжимной разъем F-типа, разработанный для монтажа на тонкие коаксиальные кабели с внешним диаметром около 2,5 мм. Такие кабели используются для соединения оборудования в системах, где важна гибкость прокладки при небольшой длине трассы (обычно не более 3 м).

Серия соединителей F-типа имеет сопротивление 75 Ом и обычно используется для передачи телевизионного сигнала. Однако дешевизна комплектующих все чаще подталкивает производителей оборудования применять этот вид разъемов для систем радиосвязи и мобильного интернета.

Коннектор может использоваться для изготовления джамперов или для соединения внутриблочных элементов:

• Кабельные сборки для антенн. Подключение антенн к модемам, роутерам или другим устройствам радиосвязи;
• Пигтейлы. Создание коротких антенных адаптеров (обычно до 30 см) для соединения блоков внутри устройств или использования в качестве переходников;
• Радиооборудование. Применение в любительских радиостанциях, точках доступа WiFi и других системах с частотами до 6 ГГц;
• Автомобильные и мобильные системы. Подключение антенн в автомобилях, банкоматах или терминалах оплаты, где требуется компактное решение.

Поскольку разъем имеет сопротивление 75 Ом, при установке на кабели 50 Ом неизбежно возникнет рассогласование и небольшие дополнительные потери. Такой способ подключения приемлем в ситуациях, когда небольшими потерями можно пренебречь ради снижения стоимости проекта или когда замена уже имеющегося оборудования невозможна.

Как устанавливается разъем?

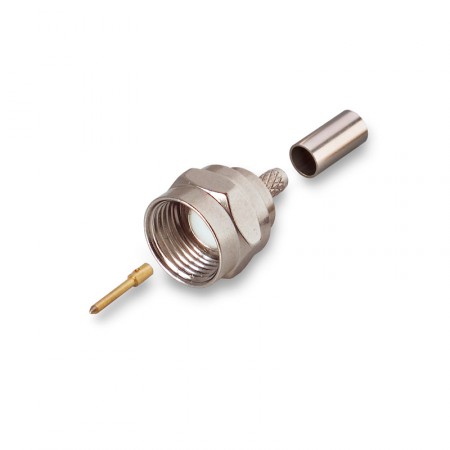

F-111L — классический обжимной разъем, для которого используется кримперный инструмент.

• Простой монтаж. Обжимной тип установки позволяет надежно закрепить вилку на проводе с помощью специальных клещей. Центральная жила припаивается, что обеспечивает долговечное соединение;
• Компактность. Подходит для тонких кабелей, что делает его хорошим вариантом для устройств с ограниченным пространством;
• Универсальность и совместимость. Подходит к широкому спектру оборудования, которое выпускается специально с F-разъемами. Может передавать сигнал частотой до 6 ГГц (с КСВ менее 2).

Разъем F-111L — это простое решение для создания кабельных сборок в ВЧ-системах, где решено использовать телевизионные розетки или комплектующие. Чтобы купить F-розетку на кабели RG-174/316, оформите заказ на сайте. Получить консультацию по выбору подходящих разъемов можно у наших специалистов по телефону 8-800-3333-965!
