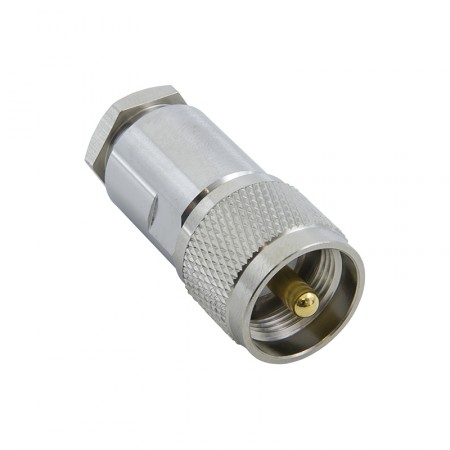

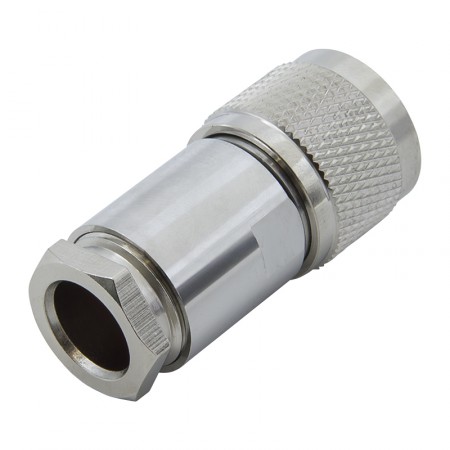

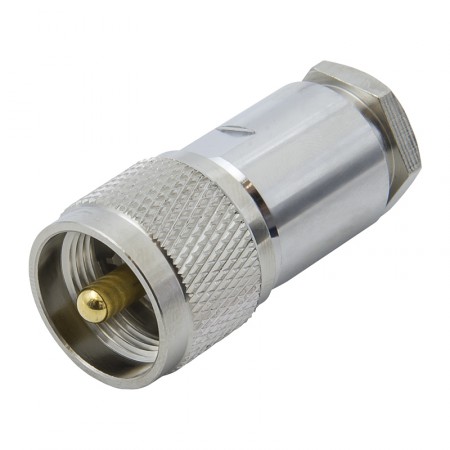

Разъём U-112B (UHF-male, прижимной, на кабель RG-213)

Цена: 360 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 1478

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

U-112B — UHF-разъем (вилка) прижимного типа, предназначенный для использования с коаксиальными кабелями диаметром 10 мм: RG-213, RG-8, DX-10A, DX-1000, H-1000 и др. Имеет волновое сопротивление 50 Ом и активно применяется в системах широковещательного радио и низкочастотной подвижной связи. В соответствии с военными обозначениями штекер UHF также часто называют PL-259.

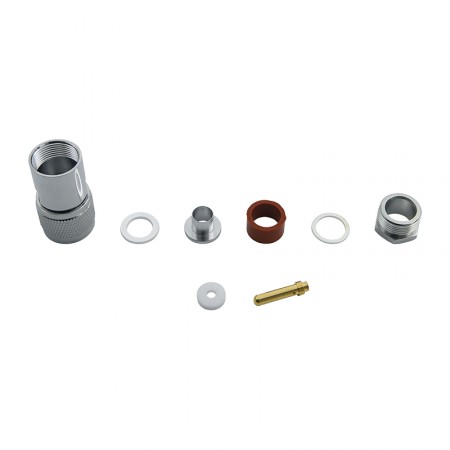

Данный разъем является прижимным: для монтажа оплетки кабеля не требуются обжимные клещи или другие специальные инструменты. Монтаж центральной жилы производится пайкой.

UHF — ВЧ-коннектор общего назначения. Основным его недостатком является непостоянство сопротивления, которое может падать с номинальных 50 Ом до 30–40 Ом. Как результат, данный разъем не рекомендуется применять для передачи сигнала частотой выше 100–300 МГц.

Благодаря низкой стоимости, высокой прочности и простоте монтажа, разъем UHF продолжает пользоваться большой популярностью среди радиолюбителей. Помимо систем персональной радиосвязи (раций), UHF также активно применяется в аппаратуре надводной связи. В то же время в промышленном и профессиональном оборудовании UHF постепенно замещается более качественными коннекторами N-типа и BNC.

Характеристики
Разъем UHF-male (PL-259)
Тип центрального контакта штырь
Марка кабеля RG-213, RG-8, DX-10A, DX-1000, H-1000
Волновое сопротивление 50 Ом
Частотный диапазон 0–300 МГц
Монтаж оплетки прижимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная вилка
Вес 32 г
