Кабель RG-405 (CF-086-50-FEP)

Цена: 270 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 2602

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Высококачественный коаксиальный кабель для передачи ВЧ- и СВЧ-сигнала. Преимущество RG-405 перед марками «младших» серий — наличие усиленной экранировки, высокой гибкости и устойчивости к агрессивным условиям эксплуатации. Максимальная рабочая частота провода — 20 ГГц, что позволяет эксплуатировать его в различных бытовых, специализированных и промышленных системах связи. Вариант CF-086-50-FEP имеет полужесткое исполнение и наружную FEP-оболочку.

Максимальная помехоустойчивость

Малый диаметр (всего 2,69 мм) обеспечивает удобство эксплуатации кабельных линий и простоту прокладки новых трасс. Высокое качество сплавов и применяемой технологии напыления гарантирует надежную передачу сигнала на частотах радиосвязи.

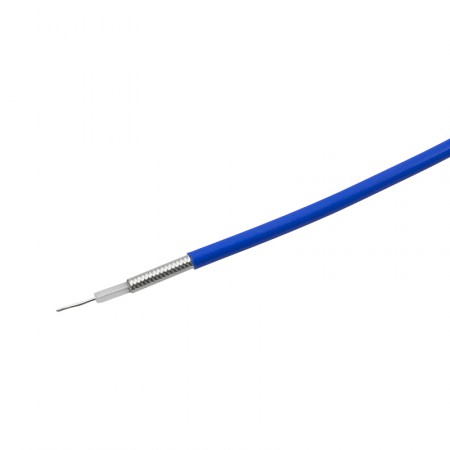

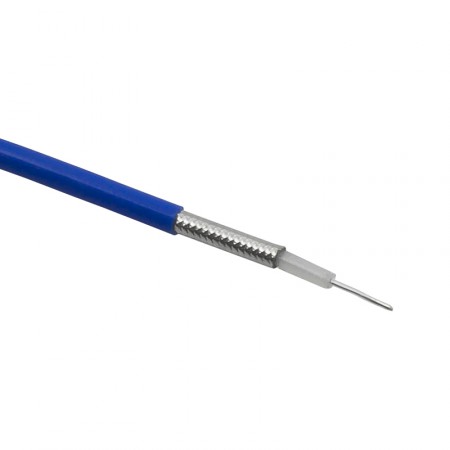

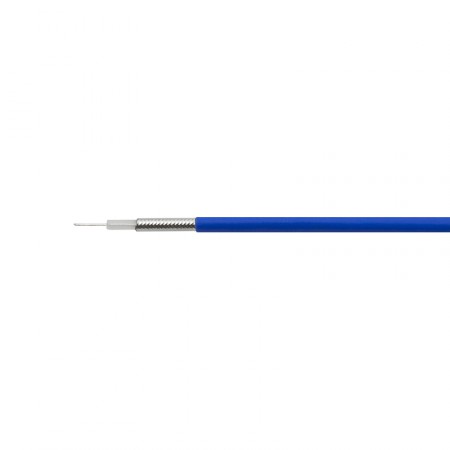

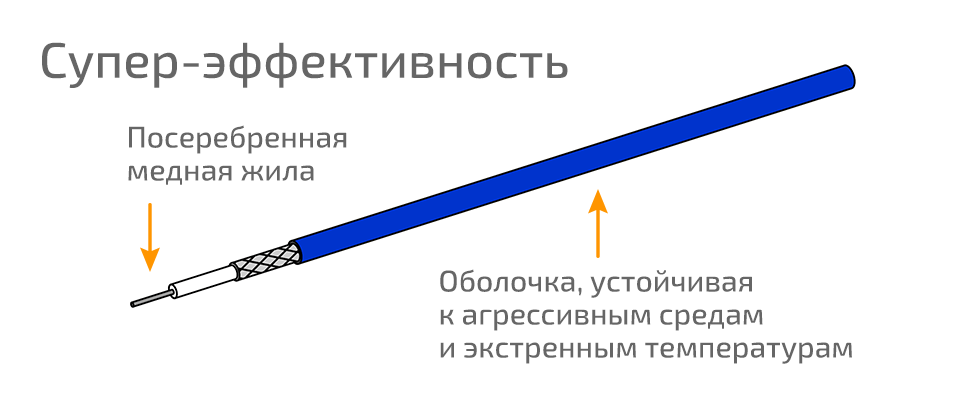

В исполнении CF-086-50-FEP провод состоит из следующих элементов:

  • Центральная жила Ø0,51 мм из посеребренной меди (SC);
  • Изоляция (диэлектрик) Ø1,68 мм из политетрафторэтилена (PTFE);
  • Сплошной экран Ø2,20 мм (пропаянная медная оплетка, покрытая оловом). Высокая плотность экрана создает надежную защиту линии передачи от внешних помех;
  • Наружная синяя FEP-оболочка Ø2,69 мм. Этот материал химически инертен, а следовательно, не взаимодействует с кислыми и щелочными окружающими средами.

Из-за использования сплошного экрана серию RG-405 часто относят к разряду полужестких коаксиальных кабелей. Однако именно этот элемент обеспечивает уровень экранирования, необходимый в промышленных применениях, где передаваемый сигнал рискует «смешаться» с помехами и наводками от других источников.

Специализированный радиокабель 50 Ом

Марка RG-405 отличается достаточно высокой ценой и обычно применяется на тех участках высокочастотного тракта, где имеются повышенные требования к гибкости коммутации, точности передачи сигнала и устойчивости к помехам различной природы. Для ряда промышленных объектов RG-405 незаменим благодаря невосприимчивости оболочки к агрессивным средам.

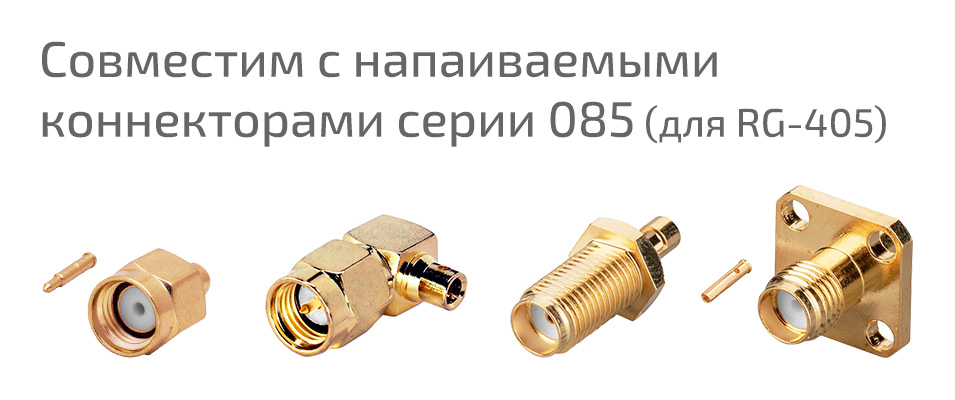

Серия RG-405 совместима с напаиваемыми разъемами, выпускаемыми специально для этой серии кабелей. Эти коннекторы не нуждаются в обжиме или фиксации прижимным механизмом: весь процесс их установки сводится к пайке. Доступны разъемы популярных ВЧ-серий, таких как N-типа и SMA.

Этот провод имеет сравнительно высокое затухание сигнала, поэтому обычно не используется для прокладки протяженных кабельных трасс. На частоте 1000 МГц затухание достигает отметки 67 дБ на 100 м, на частоте 10 ГГц — 246 дБ, на частоте 20 ГГц — 360 дБ. Более подробная информация о потерях сигнала на различных частотах доступна в разделе характеристик.

Широкий диапазон температуры эксплуатации от -55°С до +155°С позволяет применять RG-405 в составе систем авиационного и космического назначения. Учитывая сплошной характер экрана, кабель рекомендуется использовать для фиксированного монтажа с радиусом изгиба до 4 мм. Минимальный радиус для многократного изгиба — 40 мм.

Варианты кабеля для заказа

Марка RG-405 выпускается в нескольких вариантах, которые различаются типом экрана и наличием наружной оболочки. Сравнительная таблица популярных версий приведена ниже.

Марка кабеля

CF-086-50-FEP

SF-086-50-FEP

СF-086-50

SR-086-50

Краткое описание

Стандартный полужесткий вариант с проводником из посеребренной меди и ФЭП-оболочкой синего цвета

Полужесткий вариант с проводником из посеребренной омедненной стали и ФЭП-оболочкой синего цвета

Упрощенная полужесткая версия без внешней оболочки

Жесткий вариант с экраном из сплошной трубки, без внешней оболочки

Центральный проводник

SC (посеребренная медь)

SCCS (посеребренная омедненная сталь)

SC (посеребренная медь)

Диэлектрик

PTFE (политетрафторэтилен)

Экран

Проволочная медная оплетка, покрытая оловом

Сплошная медная трубка

Внешняя оболочка

FEP (фторэтиленпропилен)

Чтобы купить радиокабель необходимой длины, оформите заказ онлайн. Подбираете комплектующие для частного или корпоративного проекта усиления связи? Воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965! Мы порекомендуем подходящие решения с учетом ваших требований к оборудованию и пожеланий.

Цена указана за 1 метр погонный.

Кабель RG-405 (CF-086-50-FEP) — спецификации [PDF, ~123Kb]

Характеристики
Марка кабеля RG-405 (CF-086-50-FEP)
Центральный проводник (материал) посеребренная медь (SC)
Центральный проводник (диаметр) 0,51 мм
Изоляция (материал) политетрафторэтилен (ПТФЭ)
Изоляция (диаметр) 1,68 мм
Экран проволочная медная оплетка, покрытая оловом
Диаметр экрана 2,20 мм
Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
Внешняя оболочка (диаметр) 2,69 мм
Цвет синий
Рабочая частота 0–20 ГГц
Волновое сопротивление 50 Ом
Погонная емкость 95,1 пФ/м
Скорость распространения 70%
Испытательное напряжение 3000В
Рабочее напряжение 1500В
Затухание (на 100 м) 500 МГц: 49 дБ
1000 МГц: 67 дБ
3000 МГц: 135 дБ
5000 МГц: 164 дБ
10000 МГц: 246 дБ
20000 МГц: 360 дБ
Минимальный радиус изгиба (однократный) 4 мм
Минимальный радиус изгиба (многократный) 25 мм
Рабочая температура от -55°C до +155°C
Вес 2,0 кг / 100 м
Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Диаметр
3мм 3мм
