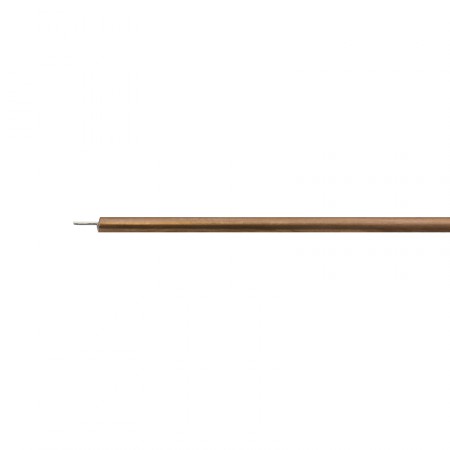

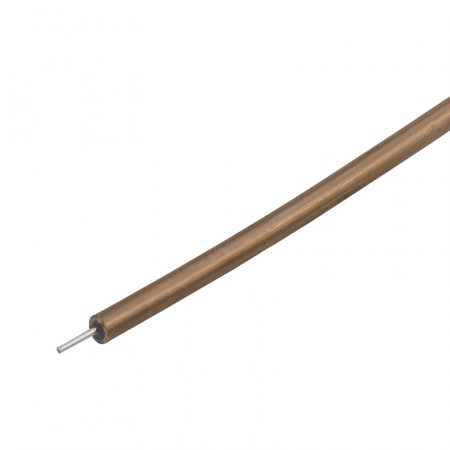

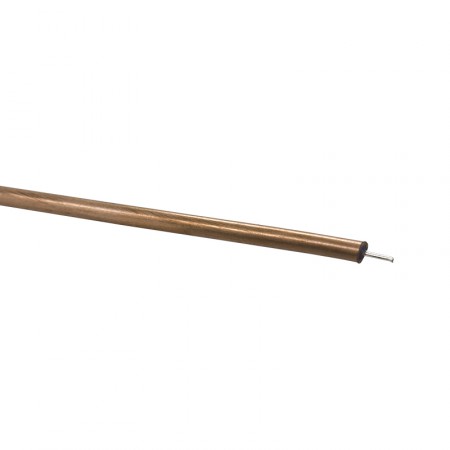

Кабель RG-405 (SR-086-50)

Тонкий кабель жесткого типа SR-086-50 применяется для передачи ВЧ-сигнала в системах, требующих особой защиты от сторонних источников электромагнитного излучения. Эта марка принадлежит семейству RG-405 и имеет посеребренную медную жилу. Благодаря сплошному внешнему экрану из меди (трубка), кабель устойчив к помехам и наводкам от других устройств.

Жесткий коаксиальны кабель — в чем его особенность?

Типовые кабели с коаксиальной структурой обычно имеют экран из оплетки и фольги. Такой подход повышает гибкость и износостойкость провода, но не обеспечивает максимальную защиту от возможных помех. В свою очередь, в структуре SR-086-50 используется медная трубка, которая не имеет промежутков и более эффективно защищает линию связи.

Кабель с жесткой структурой имеет следующую конструкцию:

• Проводник Ø0,51 мм из меди с серебряным покрытием. Посеребренная центральная жила обеспечивает низкие потери и амплитудную стабильность на изгибах, что позволяет применять кабель в проектах с особыми требованиями к сохранению мощности передаваемого сигнала;
• Диэлектрик Ø1,68 мм из ПТФЭ (политетрафторэтилен). Диэлектрическая изоляция необходима в коаксиальном кабеле для соблюдения соосного расположения центральной жилы и экрана. Также диаметр и материал диэлектрика определяют волновое сопротивление кабеля (в данном случае 50 Ом);
• Экран Ø2,20 мм из чистой меди. Медная трубка служит надежной защитой от ЭМИ различной природы. Экран не позволяет посторонним сигналам нарушить работу радиолинии и одновременно исключает утечки транслируемого сигнала вовне.

SR-086-50 не содержит наружной пластиковой оболочки! Верхний слой провода — это металлический экран, который непосредственно взаимодействует с внешней средой. Таким образом, эта марка подходит только для защищенных сред, где посторонние вещества не могут повредить или разрушить медную трубку. Для тяжелых условий эксплуатации выпускается кабель с защитной оболочкой из фторэтиленпропилена.

Монтаж коннекторов, прокладка и эксплуатация

Кабели семейства RG-405 не используются с обжимными или прижимными ВЧ-разъемами. Вместо этого с ними применяются специальные коннекторы для напайки, не требующие клещей или других специальных инструментов. Весь процесс установки сводится к напайке центрального контакта на жилу с последующим припаиванием корпуса к оплетке. На кабеле можно разместить разъемы N-серии, SMA и другие подобные.

Для своего малого диаметра SR-086-50 имеет отличные показатели затухания. Потери на частоте 1 ГГц составят 66 дБ, а при частоте 3 ГГц — 132 дБ. Максимальная частота по паспорту производителя — 20 ГГц (с затуханием 328 дБ). Потери приводятся из расчета на 100 метров трассы.

Традиционное волновое сопротивление 50 Ом обеспечивает совместимость с оборудованием радиосвязи гражданского и военного назначения. SR-086-50 может применяться в авиационной электронике, радарных системах и космической отрасли.

Преимуществом кабеля является устойчивость к высоким и низким температурам: линия передачи способна выдерживать мороз до -55°С и нагрев до +155°С. Поскольку провод имеет жесткий экран, не следует его изгибать слишком сильно. Рекомендуется монтаж с однократным сгибом радиусом не менее 8 мм. Если кабель нужно согнуть и разогнуть несколько раз в одной точке, радиус изгиба не должен быть менее 30 мм.

Другие версии RG-405: какие еще бывают?

Это семейство кабелей включает не только жесткий вариант, но также полужесткие версии с другими материалами и другой структурой. В таблице ниже мы собрали наиболее востребованные варианты, которые чаще всего применяются в радиотехнике.

Чтобы заказать SR-086-50, нажмите «В корзину», перейдите к выбранному товару и укажите необходимое количество в метрах. После оформления заказа с вами свяжется менеджер, чтобы уточнить детали оплаты и доставки. Если вы хотите задать вопрос или получить помощь в проектировании вашей системы усиления связи, позвоните нам по телефону 8-800-3333-965 или закажите обратный звонок!

Цена указана за 1 метр погонный.
