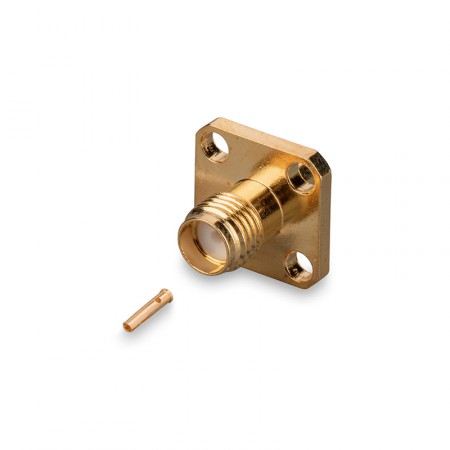

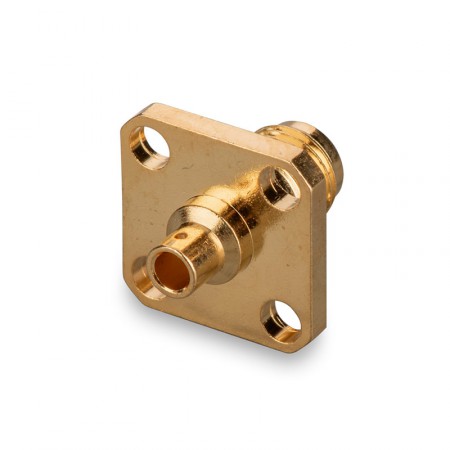

Разъём S-245-085 (SMA-female, корпусной, для приборов, на кабель RG-405)

Напаиваемый разъем SMA-female для подвода коаксиального кабеля RG-405 к панелям приборов. Он обеспечивает стабильную передачу высокочастотных сигналов в системах связи, где используются жесткие или полужесткие кабельные линии. Разъем подходит для аппаратуры с частотой до 18 ГГц и волновым сопротивлением 50 Ом.

Приборный коннектор SMA -типа под пайку

Монтаж розетки осуществляется на корпус прибора при помощи винтов, что делает его востребованным в стационарных установках, таких как радиорелейные системы, усилители, самодельные антенны. Особенностью коннектора является хвостовая часть под пайку, которая совместима с серией кабелей 0,086ʺ.

• Кабельная серия RG-405. Этот кабель имеет оболочку диаметром 2,69 мм и отличается высоким уровнем защиты от электромагнитных помех, что делает его пригодным для использования в наиболее требовательных сценариях. Провод выпускается в вариантах с полужестким и жестким экраном;
• Установка пайкой. В отличие от других кабельных серий, RG-405 соединяется с разъемом исключительно пайкой. Центральный пин припаивается к жиле провода, а экран — к «хвосту» корпуса;
• Фланцевый монтаж на четыре винта. Коннектор фиксируется на приборной панели при помощи винтов по углам фланца. Такой способ установки обеспечивает высокую надежность и подходит как для любительского проекта, так и для профессиональной заводской электроники;
• Частотный диапазон 18 ГГц. SMA-разъемы подходят для СВЧ-устройств, используются в системах сотовой связи и интернета, могут применяться для WiFi, IoT, M2M и спецтехники. Коннектор имеет стандартное сопротивление 50 Ом и обеспечивает согласование с линией передачи.

Корпус устойчив к коррозии, может использоваться не только в помещениях, но также на транспорте, в составе промышленных, банковских и военных решений.

Где применяется фланцевый разъем SMA ?

Стандарт SMA широко используется в высокочастотных системах. Модель под пайку на кабель востребована при производстве различной радиоаппаратуры, которая нуждается в жестко зафиксированных несъемных соединителях:

• Сотовая связь: на приборные панели репитеров, магистральных усилителей;
• Пассивные элементы: в составе делителей, фильтров, аттенюаторов, нагрузок;
• Измерительное оборудование: анализаторы спектра, измерители мощности, VNA и другие похожие приборы;
• А также оборудование для радиорелейных линий, военные решения, системы сигнализации, терминалы оплаты, навигационное оборудование и многое другое!

Установка разъема не требует сложных инструментов: достаточно закрепить его на панели прибора винтами и припаять кабель RG-405. Важно учитывать, что разъем рассчитан на пайку, поэтому монтаж требует навыков работы с паяльным оборудованием.

Разъем S-245-085 — это надежный способ вывести кабель RG-405 на корпус вашего оборудования. Закажите его прямо сейчас на сайте или получите консультацию по телефону 8-800-3333-965. Наши специалисты помогут подобрать комплектующие для вашей системы связи!
