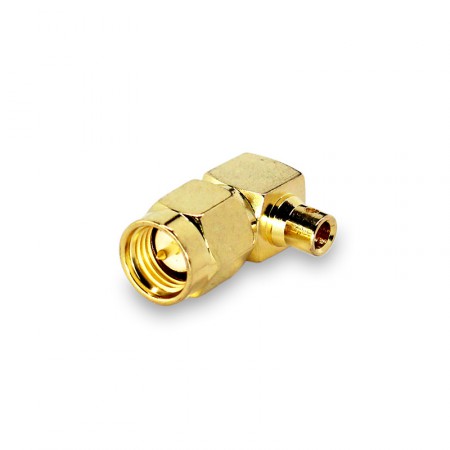

Разъём S-125-085 (SMA-male, напаиваемый, угловой, на кабель RG-405)
- Описание
- Доставка
- Отзывы (0)
Разъем S-125-085 — это угловой коннектор SMA-male для пайки на полужесткий радиокабель RG-405. Он применяется для надежной передачи радиосигнала в высокочастотных системах связи. Благодаря компактной конструкции и паечному монтажу, эта вилка подходит для применения в телеком-оборудовании, где важны минимальные потери сигнала и устойчивость соединения.
Назначение и области применения
Разъем S-125-085 используется для создания кабельных сборок на основе полужестких и жестких кабелей с маркировкой RG-405. Его угловая конструкция упрощает подключение в условиях ограниченного пространства, например, в компактных устройствах или при прокладке кабеля вдоль поверхностей. Коннектор обеспечивает стабильное соединение в системах, работающих на частотах до 18 ГГц, и применяется в следующих областях:
- Подключение внешних антенн к LTE-модемам/роутерам, GSM-шлюзам и другому сотовому оборудованию;
- Использование в измерительном оборудовании, таком как анализаторы спектра или генераторы сигналов;
- Создание кабельных сборок для GPS/ГЛОНАСС-приемников;
- Внутриблочные соединения радиотехники, которая предъявляет повышенные требования к стабильности сигнала (РЭБ, БПЛА и т. п.).
Провод RG-405, для которого предназначен разъем, отличается сплошным экраном, обеспечивающим защиту от электромагнитных помех. Это делает его востребованным в задачах, где используется групповая прокладка кабельных линий или имеется риск появления внешних помех.
Угловой разъем SMA - male под пайку
Разъем S-125-085 устанавливается методом пайки без использования обжимных клещей или прижимных элементов:
- Угловая конструкция. Позволяет экономить пространство и упрощает прокладку кабельных трасс в условиях ограниченного доступа;
- Надежное соединение. Паечный монтаж обеспечивает прочное крепление центрального контакта и экрана, согласованность параметров и качественную изоляцию;
- Совместимость с RG-405. Подходит для полужесткого и жесткого кабеля с высокой защитой от помех, что гарантирует стабильную передачу данных;
- Покрытие контактов. Золотое напыление на центральном контакте повышает коррозионную стойкость и улучшает проводимость.
Принцип работы и процесс монтажа
Разъем S-125-085 предназначен для полностью паечного монтажа на кабель RG-405. Кабель RG-405 имеет центральную жилу, окруженную диэлектриком и сплошным медным экраном, который обеспечивает защиту от внешних помех. Монтаж разъема включает следующие этапы:
- Зачистка кабеля. Снимается внешняя изоляция (для версии CF-086-50-FEP), чтобы получить доступ к центральной жиле и экрану. Далее удаляется часть экрана и диэлектрика под размеры коннекторы;
- Пайка центрального контакта. Жила кабеля припаивается к центральному пину разъема через боковое отверстие в корпусе;
- Пайка экрана. Сплошной экран кабеля напаивается на хвостовую часть корпуса разъема, что исключает использование обжимных или прижимных механизмов;
- Финальная обработка. Для защиты соединения и придания аккуратного вида может применяться термоусадочная трубка (приобретается отдельно).
Нужен угловой разъем SMA-male для кабеля RG-405? Добавьте товар в корзину на нашем сайте и оформите заказ. Менеджеры свяжутся с вами для подтверждения заказа и уточнения информации. По вопросам подбора комплектующих или усиления связи звоните по телефону 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок».
Характеристики | |
Разъем | SMA-male |
Тип центрального контакта | штырь |
Марка кабеля | RG-405 |
Волновое сопротивление | 50 Ом |
Частотный диапазон | 0–11 ГГц |
Монтаж оплетки | пайка |
Монтаж центрального контакта | пайка |
Покрытие центрального контакта | золото |
Конструктивное исполнение | угловое |
Способ крепления | кабельная вилка |
Вес | 4 г |
