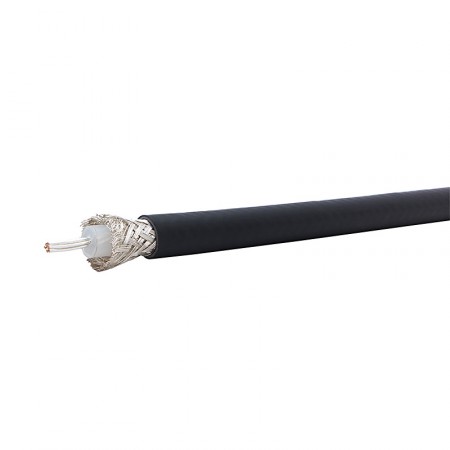

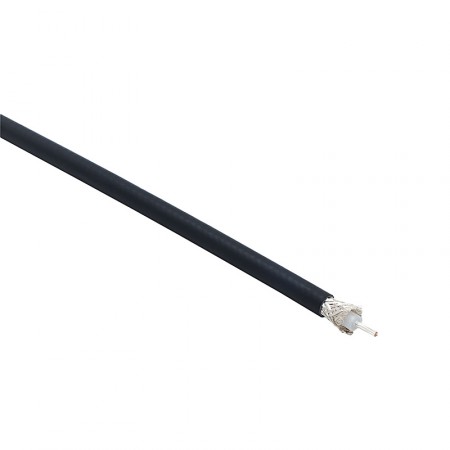

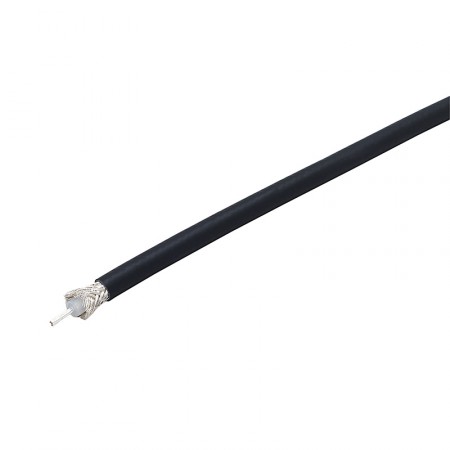

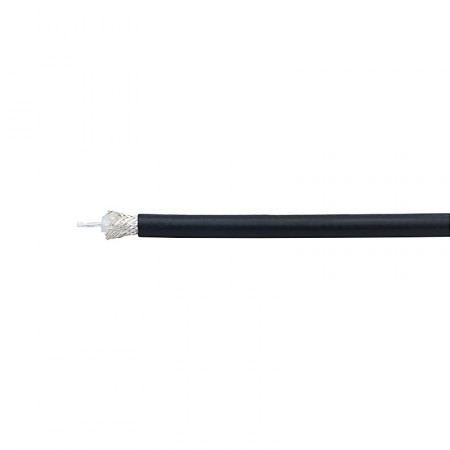

RG-214 — высококачественный многожильный коаксиальный кабель с сопротивлением 50 Ом, применяемый для передачи высокочастотного сигнала в системах радиосвязи. RG-214 оснащен плотным экраном из двойной оплетки, позволяющим снизить воздействие внешних помех и свести к минимуму потери сигнала на кабельной трассе. Диаметр внешней оболочки кабеля — 10,8 мм. Производство фирмы Draka.
Стандартное сопротивление 50 Ом позволяет беспрепятственно использовать кабель в системах усиления сотовой связи и мобильного интернета. Низкие показатели затухания, сравнимые с показателями лучших одножильных кабелей, гарантируют высокое качество антенно-фидерного тракта.
При изготовлении RG-214 используются медные посеребренные проводники, обеспечивающие более качественную передачу сигнала по сравнению с алюминиевыми. Центральный проводник RG-214 состоит из 7 тонких жил, что обеспечивает высокую гибкость и удобство при монтаже внутри помещений. Проложить RG-214 вдоль дверных и оконных проемов гораздо проще, чем одножильный кабель схожего диаметра (8D-FB, RG-213 или аналогичный).
Изначально разработанный для нужд военной промышленности, кабель RG-214 обеспечивает нормальную работу с сигналом вплоть до «гигагерцового» диапазона частот. Предельная допустимая частота — 11 ГГц. Помимо систем усиления сотовой связи, RG-214 находит применение в промышленных и профессиональных электронных приборах, телекоммуникационном оборудовании, а также ограниченно в IT-сфере.
В зависимости от устанавливаемых на кабель разъемов, монтаж центральной жилы может осуществляться пайкой, обжимом или накруткой. При использовании RG-214 для изготовления кабельных сборок следует подбирать разъемы совместимые с вашим оборудованием, а также по возможности сокращать длину кабельной сборки для минимизации затухания. Кабели длиной длиной 5–15 м обеспечат низкие потери мощности сигнала и сохранят удобство монтажа оборудования (антенн, репитера).
Данный кабель поставляется под заказ от 200 м., срок поставки 8 недель. Аналог без посеребрения - RG-213 C/U PVC - в наличии от 1м.
Цена указана за 1 метр погонный.
| Характеристики | |
| Центральный проводник (материал) | посеребренная медь, многожильный |
| Центральный проводник (диаметр) | 2,25 мм |
| Конфигурация проводника | 7 x 0,75 мм |
| Изоляция (материал) | полиэтилен |
| Изоляция (диаметр) | 7,25 мм |
| Экран | двойная оплетка из посеребренной меди |
| Плотность 1-го экрана | 94% |
| Плотность 2-го экрана | 97% |
| Внешняя оболочка (материл) | ПВХ (поливинилхлорид) |
| Внешняя оболочка (диаметр) | 10,8 мм |
| Цвет | черный |
| Предельная частота | 11 ГГц |
| Волновое сопротивление | 50±2 Ом |
| Сопротивление по постоянному току |
центральный проводник: 5,7 Ом/км 1-й экран: 9,6 Ом/км 2-й экран: 8,2 Ом/км |
| Погонная емкость | 100 пФ/м |
| Скорость распространения сигнала | 66% |
| Рабочее напряжение | 3,7 кВ (RMS) |
| Испытательное напряжение | 10 кВ (RMS) |
| Затухание (на 100 м) |
50 МГц: 4,8 дБ 100 МГц: 6,9 дБ 400 МГц: 15,2 дБ 1000 МГц: 26,7 дБ 3000 МГц: 54,8 дБ 5200 МГц: 79,8 дБ 5800 МГц: 86,8 дБ |
| Возвратные потери |
100 МГц: ≥ 23 дБ 1000 МГц: ≥ 20 дБ 3000 МГц: ≥ 19 дБ 5000 МГц: ≥ 18 дБ |
| Минимальный радиус изгиба |
без натяжения: 5 внешних диаметров под натяжением: 10 внешних диаметров |
| Температура монтажа | от -15°С до +55°С |
| Температура эксплуатации | от -40°С до +85°С |
| Вес | 20 кг / 100 м |
