Кабель RG-142

Цена: 570 р.
Скидка: По запросу
Категория: Кабель
Наличие: Под заказ

Артикул: 2603

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Коаксиальный кабель RG-142 предназначен для передачи ВЧ-сигнала в диапазоне частот до 8 ГГц. Среди основных достоинств RG-142 — высокая надежность и улучшенное экранирование, что позволяет успешно эксплуатировать эту марку в промышленных системах. Также RG-142 часто применяется в авиационной отрасли и на объектах космического назначения, что подчеркивает его безотказность и высокие эксплуатационные качества.

Двойная оплетка и химически-инертная оболочка

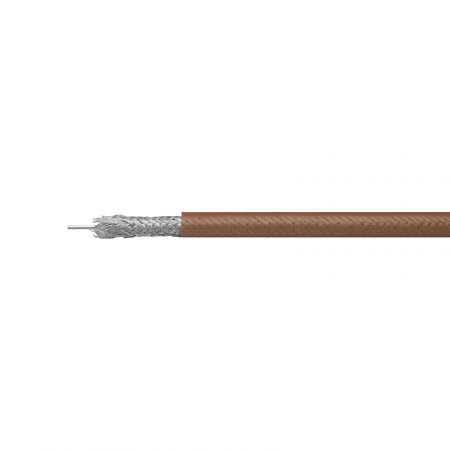

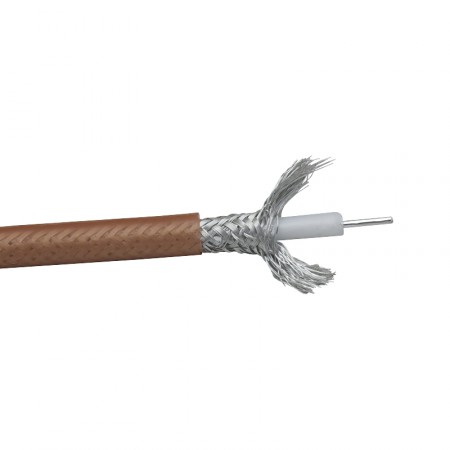

Высокая стоимость кабеля определяется использованием при его производстве более дорогих и качественных материалов. На срезе провод выглядит следующим образом:

  • Сплошной центральный проводник изготовлен из меди Ø0,93 мм. Снаружи жила покрыта тонким слоем серебра;
  • Диэлектрик производится из политетрафторэтилена (PTFE), что обеспечивает хорошую гибкость с сохранением прочих технических характеристик на высоком уровне. Диаметр диэлектрика — 2,82 мм;
  • В качестве экрана используется двойная оплетка, изготовленная из посеребренной меди (Ø3,85 мм). Двойной экран гарантирует высокий уровень защиты линии передачи от помех различной природы и позволяет сохранить высокую механическую гибкость;
  • Внешняя оболочка Ø5,35 мм выполнена из фторированного этилен-пропилена (FEP). Этот материал обеспечивает важное для промышленного и специального применения достоинство — химическую инертность кабеля к агрессивным средам.

Широкий диапазон температуры эксплуатации

Рабочая температура от -40°С до +200°С позволяет использовать кабель в любой климатической зоне, а также в условиях промышленного оборудования и агрегатов, работающих в агрессивных средах. Благодаря малому радиусу минимального изгиба (25 мм), кабель удобен при монтаже и последующей эксплуатации.

Стандартное волновое сопротивления 50 Ом допускает использование RG-142 с оборудованием радиосвязи. Широкий диапазон поддерживаемых частот до 8 ГГц делает эту марку применимой в системах усиления мобильной связи всех привычных стандартов GSM/3G/4G.

RG-142 имеет средние показатели затухания, сравнимые с серией RG-58, и обычно используется для изготовления кабельных сборок длиной 5–10 м. Так, на частоте 1000 МГц затухание составляет 42 дБ на 100 м кабельной трассы, на частоте 3000 МГц — чуть больше 78 дБ. В таблице характеристик приведены промежуточные значения затухания для различных частот, что позволяет сравнить характеристики RG-142 с параметрами других марок и сделать вывод о применимости кабеля представленной модели для решения тех или иных инженерных задач.

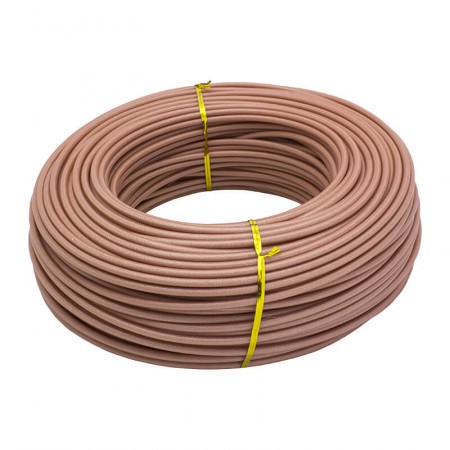

Чтобы купить кабель, оформите заказ онлайн. Стандартная поставка (бухта) включает длину 100 м, однако возможен заказ меньшего объема. В нашем магазине доступны различные марки кабеля, готовые кабельные сборки, разъемы и переходники. Не уверены, какие именно комплектующие вам нужны? Воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965.

Цена указана за 1 метр погонный.

Кабель RG-142 — спецификации [PDF, ~266Kb]


Характеристики
Марка кабеля RG-142
Центральный проводник (материал) медь, плакированная серебром
Центральный проводник (диаметр) 0,93 мм
Изоляция (материал) политетрафторэтилен (ПТФЭ)
Изоляция (диаметр) 2,82 мм
Экран двойной (двойная медная оплетка, плакированная серебром)
Конфигурация оплетки 96 x 0,12 мм
Диаметр экрана 3,85 мм
Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
Внешняя оболочка (диаметр) 5,35 мм
Цвет розовый
Волновое сопротивление 50 Ом
Погонная емкость 96,5 пФ/м
Скорость распространения 70%
Возвратные потери ≥ 22 дБ
Эффективность экранирования ≥ 100 дБ
Сопротивление внутреннего проводника по постоянному току 25 Ом/км
Сопротивление внешнего проводника по постоянному току 15 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 16,00 дБ
280 МГц: 21,50 дБ
350 МГц: 23,80 дБ
400 МГц: 25,60 дБ
800 МГц: 35,50 дБ
900 МГц: 38,00 дБ
1200 МГц: 45,00 дБ
1500 МГц: 52,50 дБ
1800 МГц: 58,00 дБ
1900 МГц: 60,40 дБ
2000 МГц: 61,30 дБ
2500 МГц: 68,88 дБ
2700 МГц: 72,30 дБ
3000 МГц: 78,10 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 50 мм
Усилие на разрыв 50 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +200°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +200°C
Длина кабеля в бухте 100 м
Вес 6 кг / 100 м
