Кабель RG-316 50 Ом

Цена: 174 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 1951

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Тонкий коаксиальный кабель RG-316 используется для соединения радиочастотных устройств и антенн на небольшом расстоянии. Обычно эта марка служит для создания переходников-пигтейлов, которые упрощают коммутацию оборудования в труднодоступных местах и ограниченных по пространству боксах и корпусах.

Когда используется розовый кабель RG-316?

RG-316 обладает малым диаметром (всего 2,45 мм) и достаточно высоким коэффициентом затухания, что делает его непригодным для соединения устройств на большом расстоянии. Вместо этого он используется для коротких соединений, требующих высокой эластичности проводника:

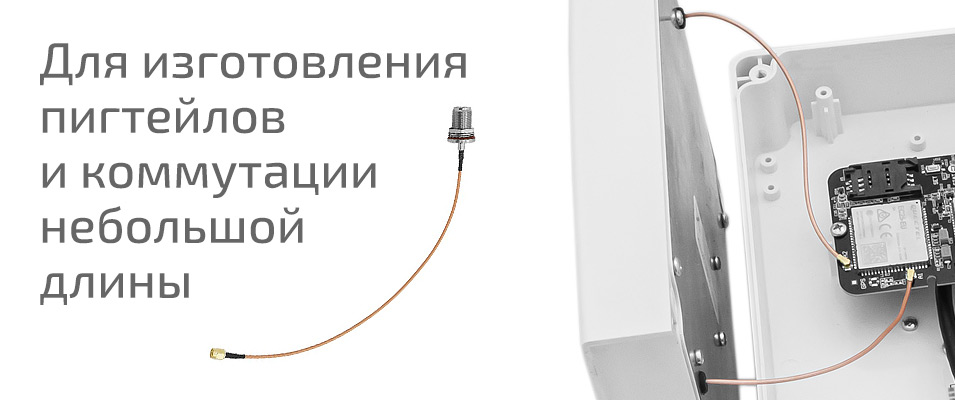

  • В составе пигтейлов — разновидности переходников, выполненных на кабельном отрезке небольшой длины (обычно до 30 см). Такие переходники обеспечивают удобство и гибкость подсоединения и обеспечивают совместимость разных типов разъемов. Пигтейлы часто используются с модемами и другими компактными сотовыми устройствами, которые не имеют полноформатных антенных разъемов;
  • Для коммутации контактов печатной платы (PCB) с антеннами в составе беспроводных роутеров, точек доступа WiFi и других радиоустройств;
  • Для соединения измерительного оборудования и приборов калибровки, где требуется соединение нескольких модулей на коротком расстоянии (до 1 м).

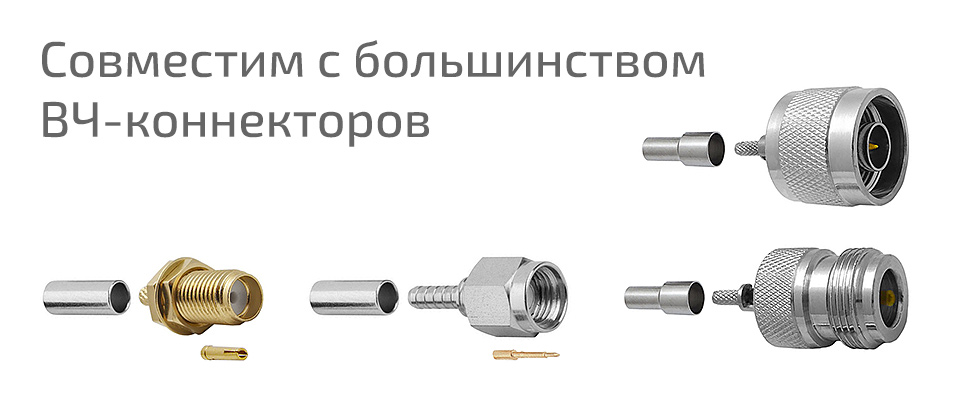

RG-316 совместим со многими типами антенных коннекторов, в том числе N-типа и SMA (N-111L, S-111L и др). Также он часто применяться с миниатюрными разъемами, такими как CRC9, TS9 и MS-156.

Согласно официальным спецификациям, эта марка кабеля способна передавать ВЧ-сигнал частотой до 6 ГГц. Оптимальный диапазон — 0–3 ГГц.

Что находится под оболочкой?

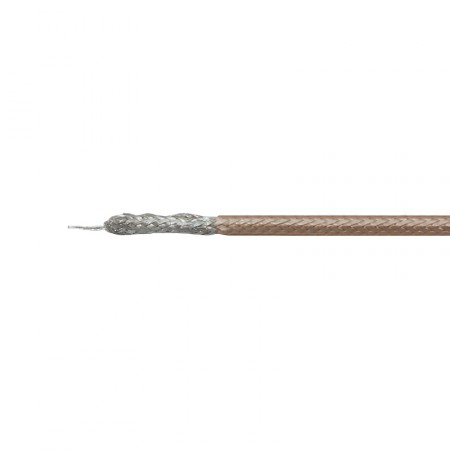

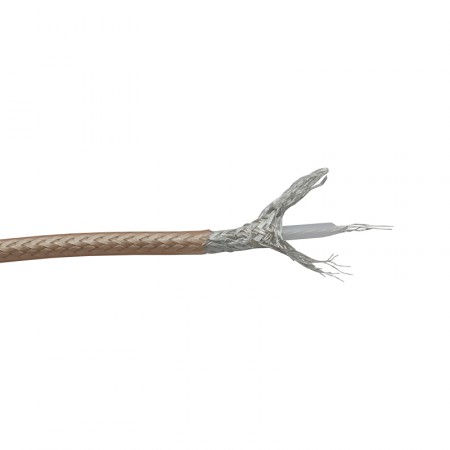

Как и любой коаксиальный кабель, RG-316 состоит из нескольких слоев, «вложенных» друг в друга по принципу матрешки. Каждый следующий слой окружает предыдущий и выполняет свою собственную функцию:

  • Плетеная жила (Ø0,5 мм) проходит в центре кабеля и выполняет функцию основного проводника. Она состоит из нескольких медных проводков с серебряным покрытием. Плетеная структура обеспечивает высокую эластичность, благодаря чему провод легко изгибается и принимает нужный контур при монтаже внутри корпусов и гермобоксов;
  • Изоляция (Ø1,48 мм) располагается поверх центрального проводника. Она выполнена из диэлектрического материала ПТФЭ и служит для сохранения постоянного и неизменного расстояния между внутренним и внешним проводниками;
  • Экран (Ø1,95 мм), который также принято называть внешним проводником, служит защитным слоем от внешних наводок и ЭМИ. Также экран не допускает рассеивания ВЧ-сигнала во внешнюю среду. Этот слой представляет собой медную оплетку, которая также плакирована серебром;
  • Оболочка (Ø2,45 мм) выполняет физическую защиту линии передачи от внешних воздействий. Финальный слой выполнен из материала ФЭП, который устойчив к низким и высоким температурам (от -40°C до +200°C) и агрессивным средам. Имеет светло-розовый цвет.

Для своего малого диаметра RG-316 обладает высокими эксплуатационными характеристиками, которые допускают его использование в разнообразных промышленных и бытовых сценариях.

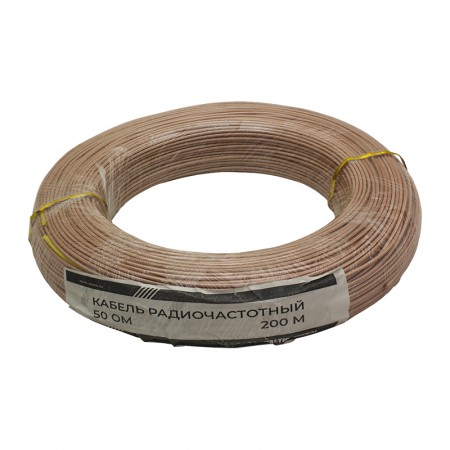

Стандартная поставка от производителя — бухта объемом 200 м. На нашем сайте возможен заказ меньшего объема: просто положите в корзину количество товара, соответствующее нужному метражу. Остались вопросы? Позвоните по телефону 8-800-3333-965, и наши менеджеры помогут выбрать лучший кабель для решения ваших задач!

Кабель RG-316 — спецификации [PDF, ~206Kb]

Цена указана за 1 метр погонный.

Характеристики
Марка кабеля RG-316
Центральный проводник (материал) медь, плакированная серебром
Центральный проводник (диаметр) 0,50 мм
Конфигурация проводника 7 x 0,17 мм
Изоляция (материал) политетрафторэтилен (ПТФЭ)
Изоляция (диаметр) 1,48 мм
Экран проволочная медная оплетка, плакированная серебром
Конфигурация оплетки 80 x 0,1 мм
Диаметр экрана 1,95 мм
Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
Внешняя оболочка (диаметр) 2,45 мм
Цвет розовый
Волновое сопротивление 50 Ом
Погонная емкость 95 пФ/м
Скорость распространения 70%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 60 дБ
Сопротивление внутреннего проводника по постоянному току 130 Ом/км
Сопротивление внешнего проводника по постоянному току 20 Ом/км
Сопротивление изоляции 500 МОм/км
Испытательное напряжение изоляции 2000В
Напряжение пробоя оболочки 2000В
Затухание (на 100 м) 150 МГц: 32,20 дБ
280 МГц: 42,40 дБ
350 МГц: 48,00 дБ
400 МГц: 54,80 дБ
800 МГц: 80,55 дБ
900 МГц: 86,30 дБ
1200 МГц: 101,50 дБ
1500 МГц: 110,90 дБ
1800 МГц: 122,30 дБ
1900 МГц: 126,00 дБ
2000 МГц: 129,50 дБ
2500 МГц: 140,40 дБ
2700 МГц: 144,30 дБ
3000 МГц: 155,20 дБ
Минимальный радиус изгиба (однократный) 10 мм
Минимальный радиус изгиба (многократный) 25 мм
Усилие на разрыв 100 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +200°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +200°C
Длина кабеля в бухте 200 м
Вес 2 кг / 100 м



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
