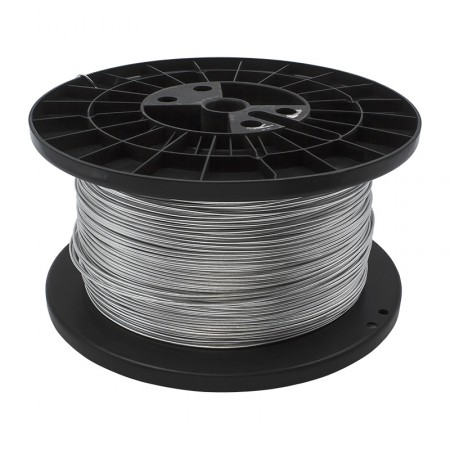

Кабель RG-405 (CF-086-50)

Тонкий полужесткий кабель с улучшенным экранированием CF-086-50 принадлежит семейству RG-405. Эта марка используется для передачи радиосигнала в среде, где могут присутствовать посторонние источники помех. Благодаря малому диаметру, провод можно прокладывать через узкие отверстия в корпусах оборудования или стенах. Характерной чертой этой разновидности RG-405 является отсутствие защитной оболочки.

Использование в индустриальной сфере

Большинство коаксиальных кабелей универсальны и используются как в бытовых, так и промышленных сценариях. В свою очередь, серия RG-405 изначально была спроектирована как узкоспециализированное решение для особенно важных применений. Благодаря плотному экрану, линия передачи может справляться с повышенным уровнем окружающего радиошума, что особенно важно в аэрокосмической, авиационной и военной отраслях.

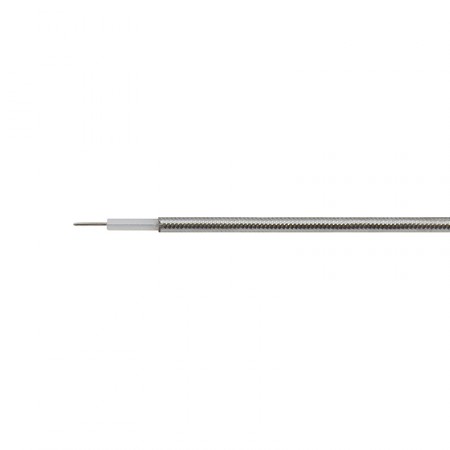

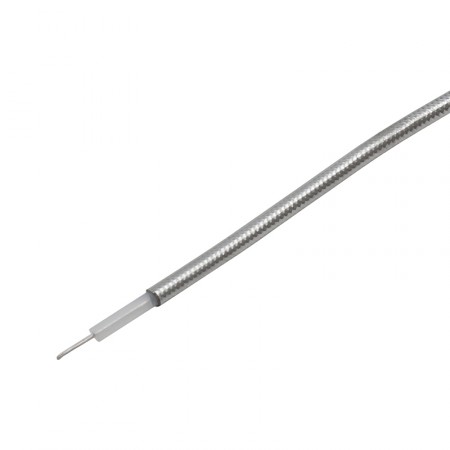

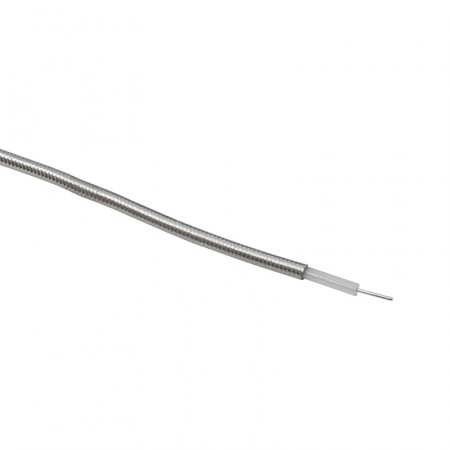

Вариант исполнения CF-086-50 обладает полужесткой конструкцией и включает следующие элементы:

• Проводник (центральный) Ø0,51 мм. Материал проводящей жилы — чистая медь, покрытая серебром. Серебряное напыление улучшает проводимые свойства жилы и снижает коэффициент затухания;
• Прослойка диэлектрика Ø1,68 мм. Материал изоляции — ПТФЭ (политетрафторэтилен). Он обеспечивает стабильную соосную структуру и однородные показатели волнового сопротивления 50 Ом;
• Экранирующий слой Ø2,20 мм. Внешним слоем провода выступает плотный экран, состоящий из медной оплетки и покрытия оловом. Оплетка выступает каркасом, а олово заполняет ее пустоты, образуя цельную трубку. Такой экран лучше защищает среду передачи от искажений и наводок, которые могут возникать от внешних источников.

Вариант исполнения CF-086-50 лишен наружной защиты (оболочки). Это необходимо учитывать при эксплуатации провода: следует избегать его монтажа в условиях, которые могут привести к повреждению и разрушению экрана. Для сценариев, требующих дополнительной защиты кабеля, рекомендуем вариант c наружной оболочкой (ФЭП).

Как использовать и прокладывать этот кабель?

В силу полужесткой структуры рекомендуется использовать RG-405 в условиях стационарного фиксированного монтажа. В этом случае допустим радиус изгиба 4 мм. Если кабель планируется перемещать и подвергать нескольким циклам сгибания/разгибания, то радиус изгиба не должен быть мнее 25 мм.

Всю серию кабелей RG-405 можно использовать при высоких и низких температурах. Разрешенная температура — от -55°С до +155°С.

Несмотря на очень малый наружный диаметр, кабель имеет достаточную эффективность для использования в коротких коммутациях. Предельной частотой передачи производитель указывает отметку 20 ГГц. Потери на частоте 1 ГГц (на 100 м) составят около 67 дБ, а на частоте 3 ГГц — 135 дБ. Показатели потерь для других частот доступны в таблице характеристик и паспорте.

Для этой группы кабелей выпускаются специальные коннекторы, которые напаиваются на кабель и не требуют использования обжимных клещей. Крепление таких разъемов осуществляется исключительно за счет пайки корпуса к оплетке. На этот «коаксиал» можно установить популярные ВЧ-коннекторы N-type, SMA и др.

Альтернативные варианты исполнения

Группа кабелей RG-405 включает варианты с разным исполнением центральной жилы, оплетки и оболочки. В зависимости от условий эксплуатации могут потребоваться другие варианты, сравнительная таблица которых приведена далее.

Чтобы оформить заказ, добавьте товар в корзину. Затем перейдите к отложенным продуктам и укажите необходимое количество товара (метров в длину). После отправки заявки с вами свяжется наш менеджер для подтверждения данных. Если вы только начинаете разработку проекта радиосвязи и у вас есть вопросы, позвоните нам по телефону 8-800-3333-965, и мы обязательно найдем на них ответы!

Цена указана за 1 метр погонный.

Кабель RG-405 (CF-086-50) — спецификации [PDF, ~124Kb]
