Разъём S-115-085 (SMA-male, напаиваемый, на кабель RG-405)

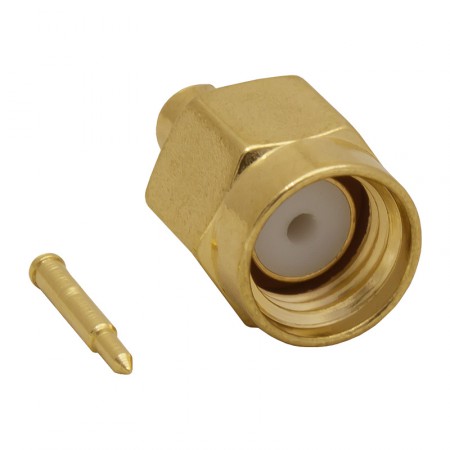

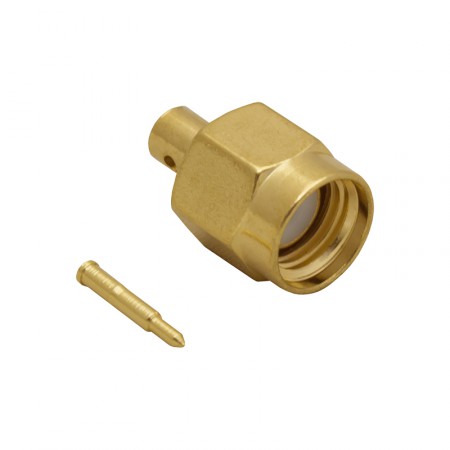

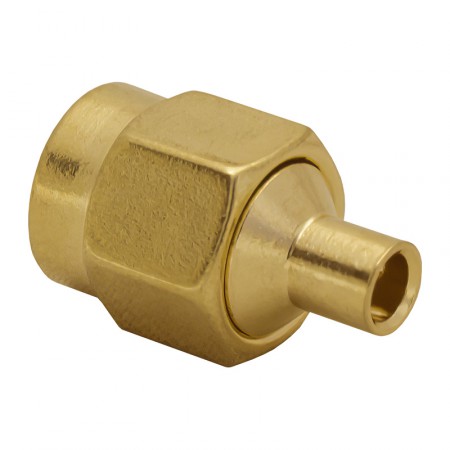

Коннектор SMA-male (вилка) для полужесткого кабеля серии RG-405. Особенностью этого разъема является полностью паечный метод монтажа: и установка центрального пина, и монтаж оплетки производятся при помощи пайки.

Изделие является близким аналогом Huber+Suhner S-M115Q.

Универсальный коннектор SMA для кабельных сборок

Коннекторы серии SMA (полное название SubMiniature version A) — это популярные высокочастотные соединители с волновым сопротивлением 50 Ом. Первоначально эта разновидность разъемов разработана для передачи радиосигнала частотой до 18 ГГц. Благодаря компактности и простой конструкции, серия SMA заслужила популярность среди инженеров и крупных производителей оборудования.

Сегодня интерфейс SMA чаще всего используется на следующих типах устройств:

• LTE-роутеры, шлюзы, промышленные модемы, стационарные GSM-телефоны и другие сотовые устройства;
• Приемники сигнала GPS/ГЛОНАСС (часто в составе других устройств);
• Антенные усилители и репитеры (особенно в моделях для транспортных средств);
• Измерительные приборы, такие как анализаторы спектра, измерители мощности, генераторы и т. п.;
• Внешние антенны для подключения к приборам, перечисленным выше.

Вилки SMA (то есть разъемы «папа») чаще устанавливаются на антенные кабели и соединительные джамперы, в то время как розетки («мама») размещаются на корпусах устройств.

Особенности установки на кабель

Структура кабеля RG-405 отличается от других коаксиалов за счет сплошного экрана, который при этом обладает достаточной гибкостью для удобной прокладки в помещениях. Поэтому вместо привычных обжимных разъемов с этим типом кабеля обычно используются коннекторы под пайку.

Процесс установки такого разъема сводится к пайке центрального пина (иглы) к жиле кабеля с последующей установкой корпуса. Следующим шагом внешний проводник (экран) припаивается к выступающей части в основании корпуса. По окончании пайки разъем уже готов к использованию. Для придания готовому кабелю заводского вида и обеспечения герметичности дополнительно может использоваться термоусадочная трубка (не входит в комплект поставки).

Хотите купить разъем SMA-male для кабеля RG-405? Нажмите «В корзину», перейдите к списку выбранных товаров и укажите нужное количество. После завершите оформление заказа и дождитесь подтверждающего звонка нашего менеджера. По вопросам усиления связи и подбора комплектующих позвоните по телефону 8-800-3333-965!
