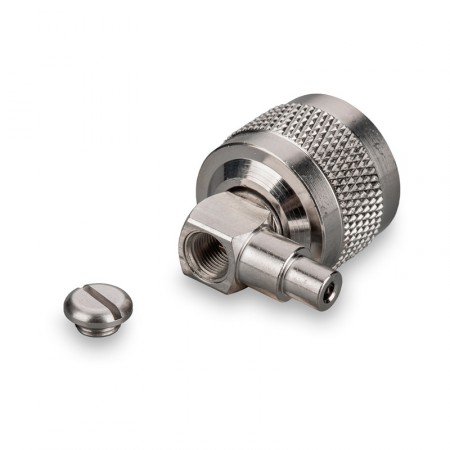

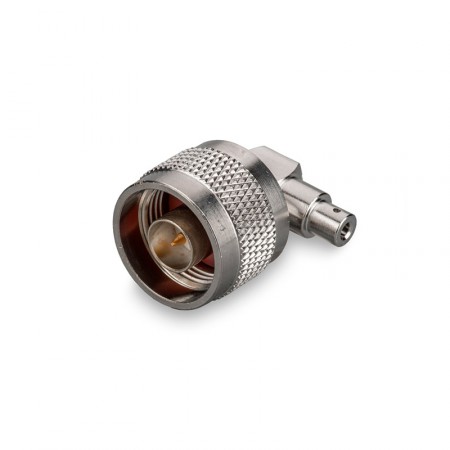

Разъём N-125-085 (N-male, напаиваемый, угловой, на кабель RG-405)

Напаиваемый разъем N-125-085 — это коннектор N-вилка, предназначенный для использования с полужестким или жестким коаксиальным кабелем RG-405 (диаметр 0,086ʺ). Он используется в системах, где требуется надежное соединение для передачи радиочастотного сигнала с минимальными потерями. Коннектор подходит для профессиональных решений в области сотовой связи, радиотехники и телекоммуникаций.

Угловой разъем N для установки напаиванием

Разъем разработан специально для кабеля RG-405, который обеспечивает высокую изоляцию от помех и вносит минимальные потери сигнала. Коннектор подходит для напайки как на полужесткие, так и на жесткие варианты кабеля.

• Угловой конструктив. Позволяет подключать кабель под углом 90°, что упрощает монтаж в стесненных условиях, например, внутри корпусов устройств или в плотных антенных системах;
• Надежность соединения. Резьбовое сопряжение N-вилки и розетки гарантирует прочное крепление, устойчивое к вибрациям и внешним воздействиям. Коннекторы этого типа используются как в помещениях, так и в уличных условиях;
• Высокая рабочая частота. Разъем N-125-085 применяется для подключения оборудования в системах сотовой связи, радиосвязи и телекоммуникаций. Он обеспечивает стабильную передачу сигнала в диапазоне частот до 11 ГГц, что делает его востребованным в специализированных ВЧ-системах. Коннектор N-типа в сочетании с кабелем RG-405 совместим со стандартами GSM, 3G, 4G, WiFi (2,4 ГГц и 5 ГГц) и другими;
• Напаиваемый монтаж. Установка производится пайкой, без использования обжимных клещей или прижимных элементов. Установка пайкой дает качественный контакт и долговечность соединения.

Основные области применения включают коммутацию антенн, усилителей (репитеров), монтаж базовых станций, подключение измерительных приборов, передачу сигнала в условиях повышенного ВЧ-шума.

Процесс установки разъема под RG -405

Монтаж потребует наличие паяльного инструмента и припоя. Процесс состоит из нескольких этапов:

1. Подготовка кабеля: зачистка центральной жилы и изоляции под размеры корпуса коннектора;
2. Установка кабеля внутрь коннектора;
3. Припаивание центрального контакта через боковое «окошко»;
4. Припаивание экрана кабеля к хвостовой части коннектора;
5. По желанию — установка термоусадочной трубки.
