Кабель RG-405 SS

Версия кабеля RG-405 в гибком исполнении (SS) для изготовления пигтейлов и прокладки коротких соединительных трасс между радиоприборами. Высокочастотный кабель с посеребренной медной жилой эффективно передает сигнал, а особая двойная структура экрана повышает его гибкость и эластичность. Наружная оболочка из ФЭП-материала защищает линию передачи от возможных разрушительных воздействий химических веществ, ультрафиолета и влаги. Радиокабель RG-405 SS сохраняет эффективность на частотах до 20 ГГц.

Где применяется гибкий кабель RG-405 SS?

Эта марка используется в системах связи для соединения модулей и антенн на небольших дистанциях. Из-за малого диаметра кабели SS405 рекомендуется использовать для коротких внутриблочных соединений (15–30 см) или подключения оборудования на коротких расстояниях (1–2 м).

Широкий диапазон рабочих частот допускает эксплуатацию кабельных трасс в различных системах радиосвязи:

• Встроенный провод антенн мобильной связи (от GSM до 5G), систем навигации, FPV-дронов и др.;
• Как основа коротких соединительных пигтейлов (перемычек);
• Коммутация измерительных приборов (анализаторы, VNA) с тестируемыми устройствами, нагрузками, другими компонентами;
• Прочие применения, где необходима короткая трасса с малым диаметром прокладки, низкими потерями мощности и устойчивостью к внешней среде.

Потери мощности на 100 м составляют около 69 дБ при частоте 1000 МГц и до 125 дБ на более высокой частоте 3000 МГц. Для снижения потерь используйте короткие отрезки кабеля или более толстую разновидность RG-402 SS.

Какая конструкция внутри?

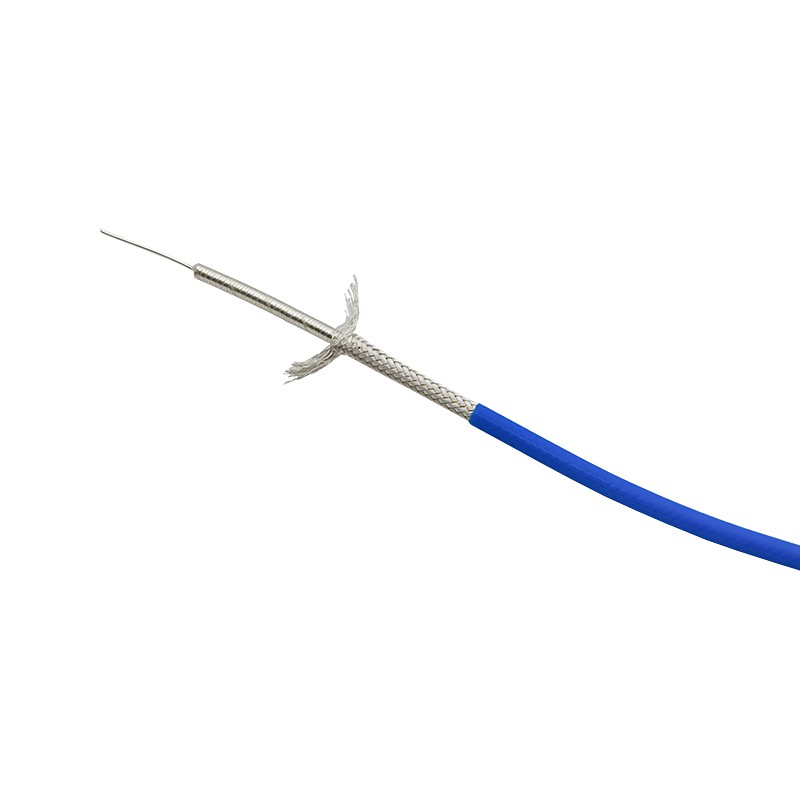

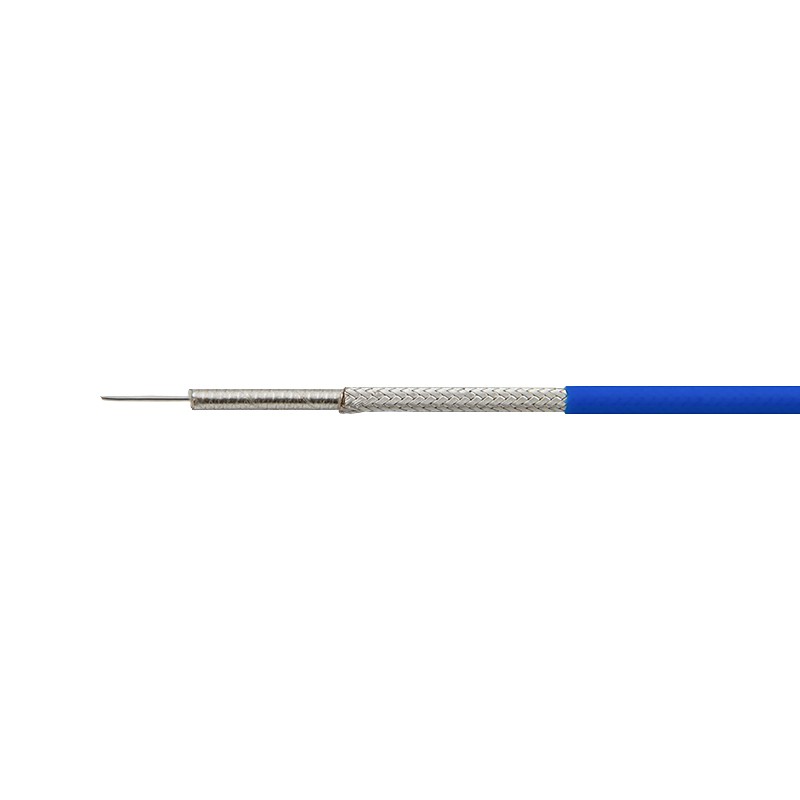

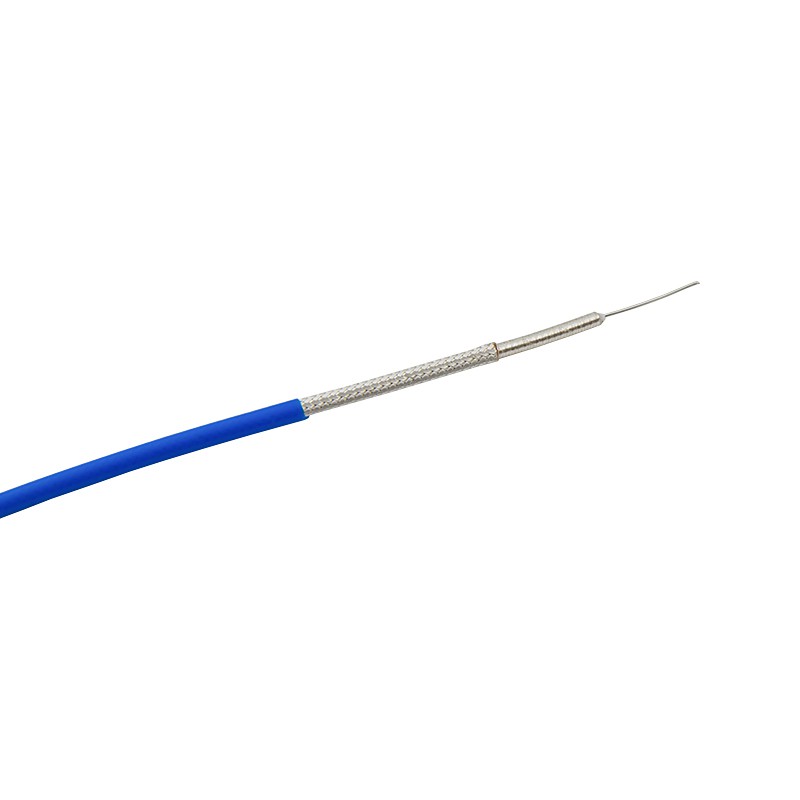

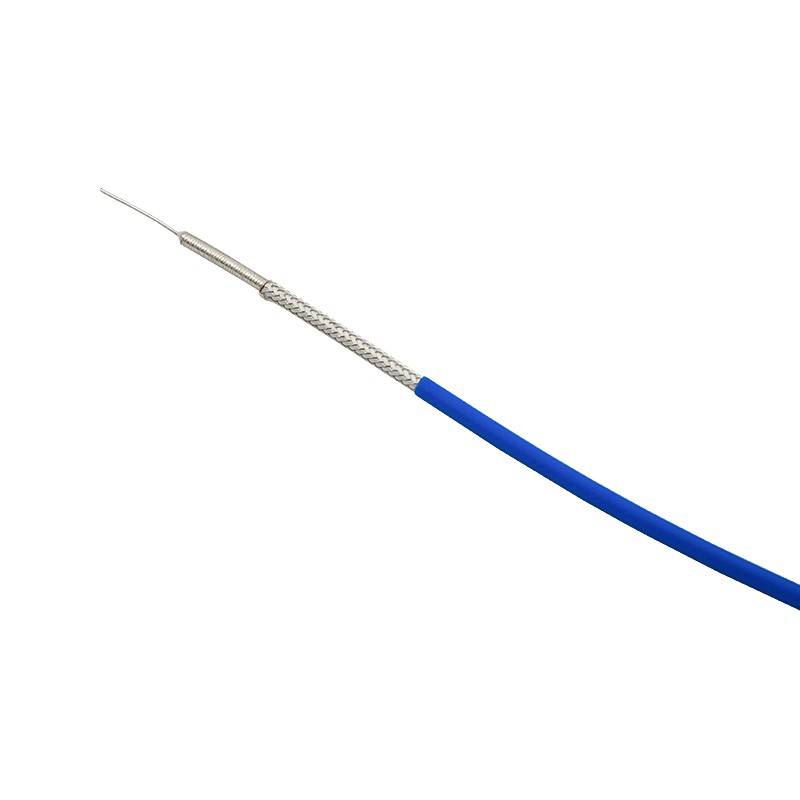

Вариант с индексом SS (англ. Spiral Strip) указывает на особую конструкцию экрана, который радикально отличается от стандартной версии кабеля CF-086-50-FEP без такого индекса. Именно видоизмененный экран превращает RG-405 SS в гибкую версию, которая «не запоминает» форму и легко возвращается в исходное положение после сгибания.

• Проводник из посеребренной меди. Центральная жила — тонкая (⌀0,51 мм) проволока из меди с серебряным слоем. Такое покрытие снижает потери и увеличивает антикоррозионные свойства;
• ПТФЭ-изолятор со стабильными параметрами. Слой диэлектрика (⌀1,68 мм) определяет стабильность характеристик кабеля и его постоянное волновое сопротивление на уровне 50 Ом (стандарт для радиосвязи);

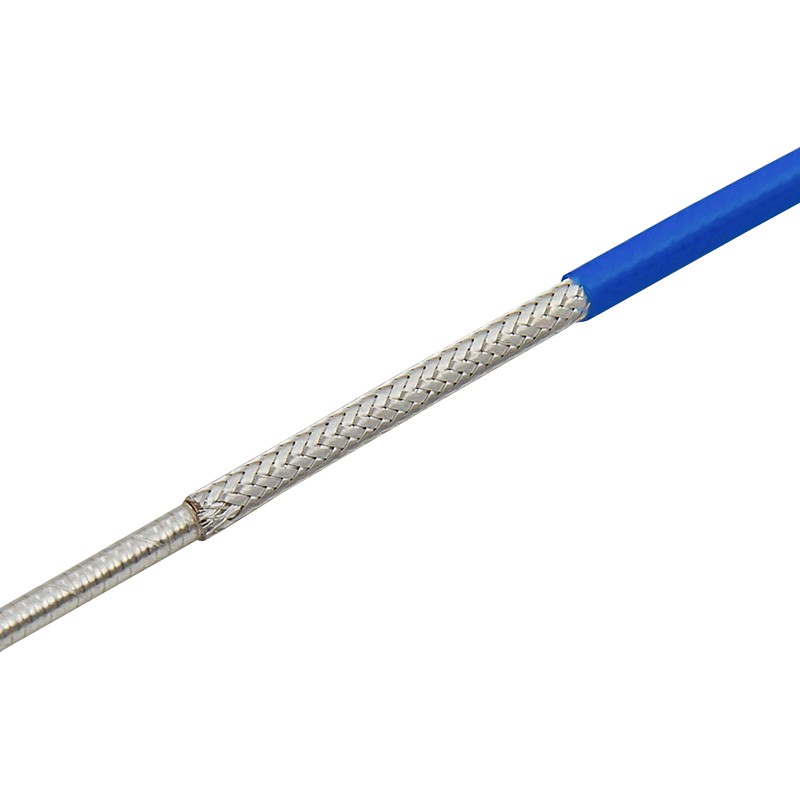

• 1-й экран — спиральная лента. Диэлектрик наискось обмотан посеребренной медной лентой, которая образует сплошной экран для защиты от наружных помех и ЭМИ, а также создает защиту от излучения сигнала во внешнюю среду;
• 2-й экран — плотная посеребренная оплетка. Второй слой экрана (⌀2,16 мм) представляет собой оплетку из тонких посеребренных медных нитей (в конфигурации 96 x 0,08 мм). Дополнительный экран улучшает защиту линии передачи и снижает потери;
• Наружный слой из синего ФЭП. Верхний слой (⌀2,60 мм) — синяя оболочка из фторэтиленпропилена. Этот материал имеет особо высокую устойчивость к агрессивным средам и веществам, таким как кислоты, щелочи, спирты, нефтепродукты и т. п.

Кабельные линии RG-405 SS востребованы при сборке высокоточного оборудования, где важно сочетание долговечности, стабильности при экстремальных параметрах, гибкости и низких потерь. Рабочий температурный диапазон находится в широком спектре от -60°C до +200°C, что допускает эксплуатацию в промышленной среде, в северных и южных регионах.

Кабель совместим с коннекторами для семейства 0,086″, которые обычно устанавливаются методом пайки. Выпускаются разъемы SMA-серии, N-type и другие.

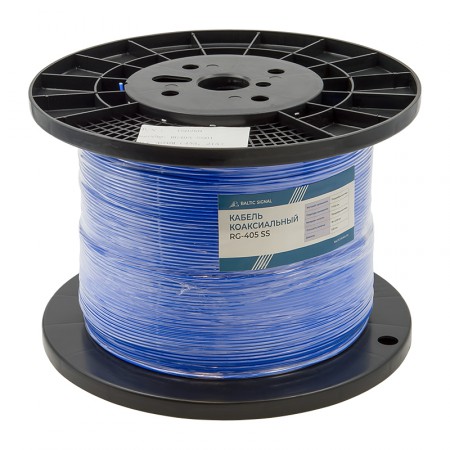

Стандартно кабель поставляется в катушках, но на нашем сайте вы можете купить отрезок нужной длины под заказ. Для этого просто укажите длину (в метрах) при указании количества товара в корзине. Задать вопрос или получить консультацию по оборудованию связи можно по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель RG-405 SS — спецификации [PDF, ~128Kb]
