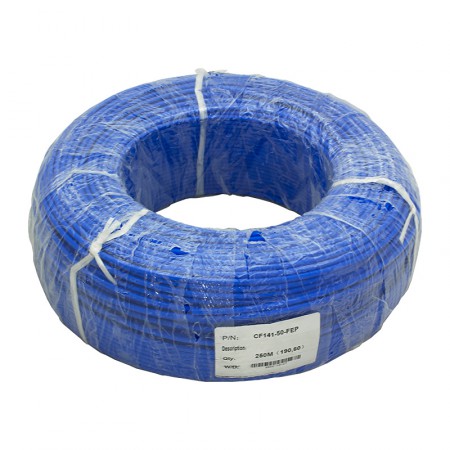

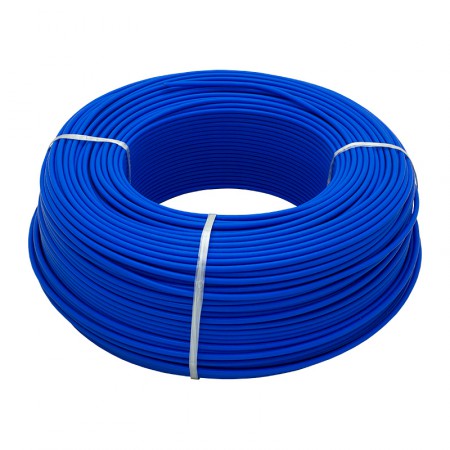

Кабель RG-402 (CF-141-50-FEP)

Цена: 450 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 2605

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Специальный коаксиальный кабель с широким диапазоном рабочих частот и усиленной экранировкой. Основная область применения RG-402 — высокочастотные и сверхвысокочастотные радиоэлектронные системы, в которых кабель представленной марки обычно служит для коммутации различных модулей и компонентов. Разновидность с маркировкой CF-141-50-FEP имеет посеребренную медную жилу, экран из луженой медной оплетки и наружную ФЭП-оболочку.

Высококачественные материалы и строгое соответствие заявленным параметрам

Марка RG-402 отличается от других типов кабелей улучшенной экранировкой, которая позволяет прокладывать линии связи даже при наличии существенных радиопомех. Защита от внешних сигналов — одна из причин, почему эта коаксиальная серия получила распространение в самых ответственных отраслях, таких как аэрокосмическая промышленность.

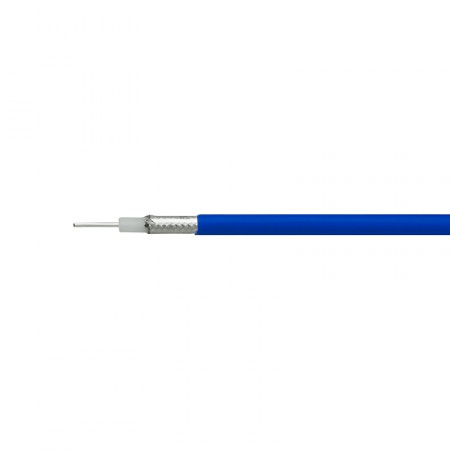

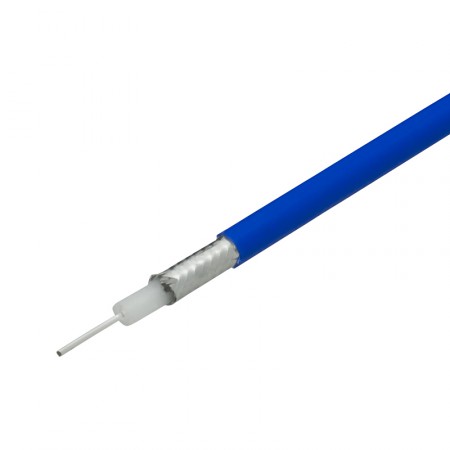

Провод имеет полужесткую структуру:

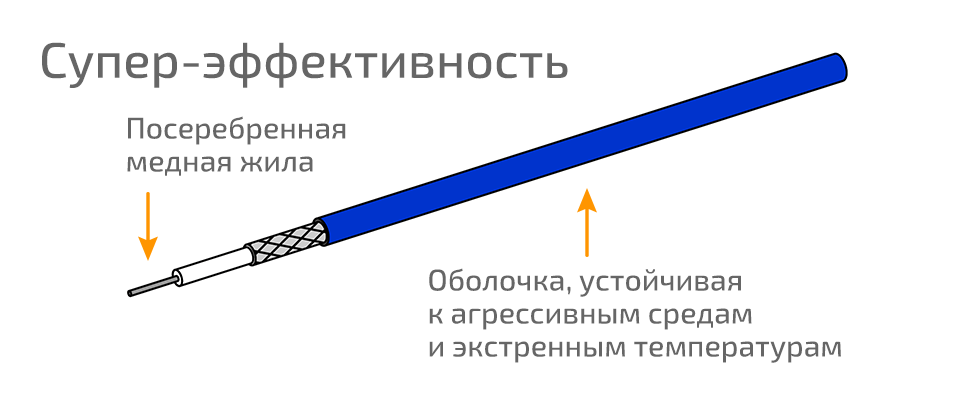

  • Цельный проводник из меди диаметром 0,91 мм. Для улучшения качества передачи сигнала жила покрыта серебром;
  • Изоляция из слоя фторопласта (PTFE), диаметр покрытия — 2,98 мм;
  • Экранирование из пропаянной медной оплетки, покрытой оловом. Именно этот элемент обеспечивает предельную защиту кабеля от внешних помех;
  • Наружная оболочка синего цвета из фторэтиленпропилена синего цвета диаметром 4,10 мм. Материал FEP обладает химической инертностью, что позволяет эксплуатировать RG-402 в агрессивных средах.

Помимо устойчивости к кислым и щелочным средам, RG-402 отличается от большинства «коаксиалов» широким диапазоном рабочих температур от -55°С до +155°С.

Марка CF-141-50-FEP обладает минимальным радиусом однократного изгиба 8 мм, что позволяет применять ее как для внешней коммутации оборудования, так и для интеграции внутри различных приборов. Из-за особой структуры экрана не рекомендуется выполнять повторные сгибания и разгибания кабеля, а при возникновении такой необходимости радиус изгиба не должен быть менее 40 мм. Из-за сравнительно высоких значений затухания этот кабель рекомендуется использовать для изготовления кабельных сборок небольшой длины (до 10 метров).

Волновое сопротивление 50 Ом

Стандартное для систем радиосвязи волновое сопротивление компонентов 50 Ом позволяет задействовать этот кабель в системах усиления сигнала мобильных сетей, а также в специализированных применениях, таких как радиоэлектронные комплексы, авиация, спутниковое оборудование. Предельная рабочая частота — 34 ГГц.

Затухание сигнала (снижение исходной мощности), возникающее в линии связи, зависит от частоты передаваемого сигнала и протяженности кабельной сборки. Как и любой другой тонкий кабель с коаксиальной структурой, RG-402 не рекомендуется использовать для передачи сигнала на большие расстояния. При передаче сигнала на частоте 1000 МГц затухание достигает отметки 39 дБ на 100 метров трассы, на частоте 3000 МГц — 84 дБ. Потери для других частот приведены в заключительной таблице характеристик.

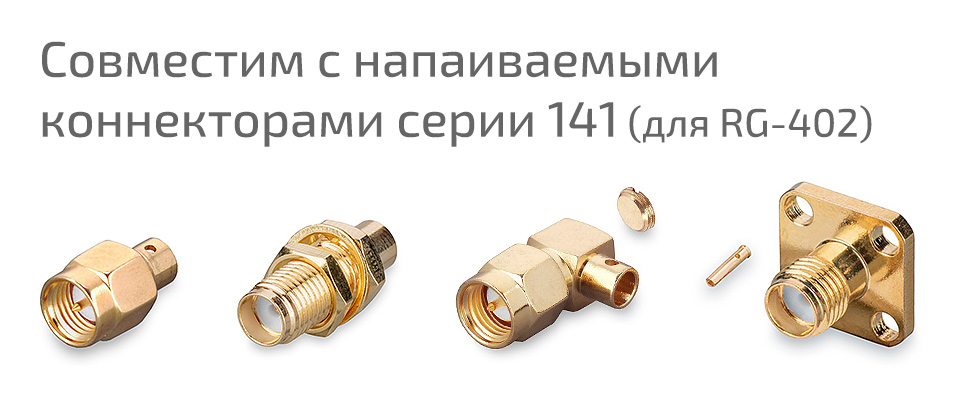

Полужесткий «коаксиал» применяется со специальными коннекторами, которые крепятся на жиле и оплетке исключительно при помощи пайки. Для заказа доступны коннекторы популярных серий, включая N-type, SMA и даже F-тип. Монтаж таких соединителей не нуждается в наличии обжимного инструмента!

Альтернативные варианты исполнения

Помимо стандартного полужесткого варианта с оболочкой FEP, RG-402 выпускается в альтернативных версиях. Ниже приведена таблица с основными параметрами популярных исполнений, которые используются в сфере радиосвязи и беспроводных коммуникаций.

Марка кабеля

CF-141-50-FEP

SF-141-50-FEP

CF-141-50

SR-141-50

Краткое описание

Стандартный полужесткий вариант с проводником из посеребренной меди и ФЭП-оболочкой синего цвета

Полужесткий вариант с проводником из посеребренной омедненной стали и ФЭП-оболочкой синего цвета

Упрощенная полужесткая версия без внешней оболочки

Жесткий вариант с экраном из сплошной трубки, без внешней оболочки

Центральный проводник

SC (посеребренная медь)

SCCS (посеребренная омедненная сталь)

SC (посеребренная медь)

Диэлектрик

PTFE (политетрафторэтилен)

Экран

Проволочная медная оплетка, покрытая оловом

Сплошная медная трубка

Внешняя оболочка

FEP (фторэтиленпропилен)

CF-141-50-FEP — высококачественный коаксиальный кабель с надежной экранировкой и защитой от агрессивных условий эксплуатации. Широкий частотный диапазон позволяет применять его как с бытовым, так и с разнообразным профессиональным оборудованием.

Если вы находитесь на этапе проектирования новой радиосистемы, воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965. Мы порекомендуем оптимальные решения с учетом ожидаемого результата и бюджета!

Цена указана за 1 метр погонный.

Кабель RG-402 (CF-141-50-FEP) — спецификации [PDF, ~123Kb]

Характеристики
Марка кабеля RG-402 (CF-141-50-FEP)
Центральный проводник (материал) посеребренная медь (SC)
Центральный проводник (диаметр) 0,91 мм
Изоляция (материал) политетрафторэтилен (ПТФЭ)
Изоляция (диаметр) 2,98 мм
Экран проволочная медная оплетка, покрытая оловом
Диаметр экрана 3,58 мм
Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
Внешняя оболочка (диаметр) 4,10 мм
Цвет синий
Рабочая частота 0–34 ГГц
Волновое сопротивление 50 Ом
Погонная емкость 95,1 пФ/м
Скорость распространения 70%
Испытательное напряжение 5000В
Рабочее напряжение 1900В
Затухание (на 100 м) 500 МГц: 26 дБ
1000 МГц: 39 дБ
3000 МГц: 84 дБ
5000 МГц: 92 дБ
10000 МГц: 138 дБ
20000 МГц: 210 дБ
Минимальный радиус изгиба (однократный) 8 мм
Минимальный радиус изгиба (многократный) 40 мм
Рабочая температура от -55°C до +155°C
Вес 4,4 кг / 100 м
