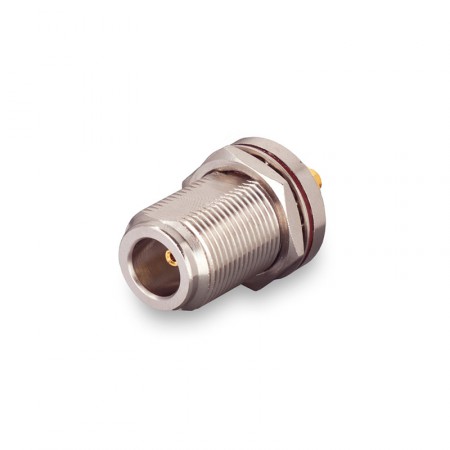

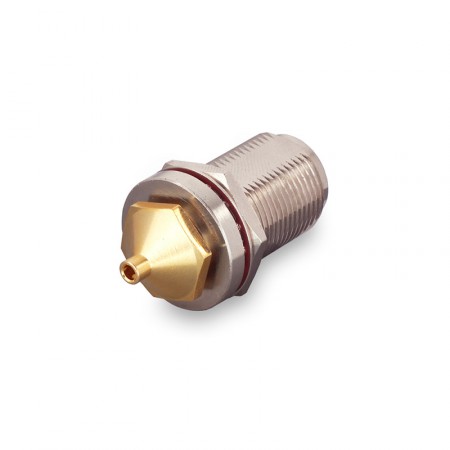

Разъём N-235-085 (N-female, напаиваемый, на кабель RG-405)

Разъем N-female напаивается на коаксиальный кабель RG-405, обеспечивая надежное соединение в радиосистемах с частотами до 11 ГГц. Он применяется для создания антенных кабелей, подключения лабораторного оборудования и организации внутренней проводки внутри телеком-модулей. Кабель подходит для стационарных и мобильных установок, где требуется высокая защита от помех и минимальные потери сигнала.

Передача сигнала с минимальными потерями

N-235-085 фиксируется на кабеле RG-405, который выпускается в полужестком и жестком вариантах. Разъем N-female используется в высокочастотных системах при соединении передатчиков с антеннами или организации внутриблочных соединений.

• Установка методом пайки. Кабель RG-405 рассчитан под разъемы, которые устанавливаются напаиванием экрана на хвостовую часть корпуса. Такой метод обеспечивает необходимую прочность, постоянство параметров и минимизирует паразитные утечки сигнала;
• Полужесткий кабель для снижения потерь. Провод RG-405 сохраняет форму после изгиба, обеспечивая при этом высокую изоляцию от внешних помех и искажений. Небольшой диаметр провода (Ø2,2 мм по экрану) позволяет размещать трассы внутри корпусов;
• Стабильное сопротивление 50 Ом. Разъем N-серии имеет сопротивление 50 Ом, привычное для радиочастотной аппаратуры. Таким образом, достигается согласование системы с низким КСВн и потерями;
• Наличие гайки под приборный монтаж. Разъем N-female поставляется вместе с гайкой для фиксации на приборной панели или корпусе устройства. Такой метод подходит для стационарных систем, где кабель формируется в фиксированную трассу без регулярных перемещений.

Технология напаивания на экран

Установка разъема требует пайки и не использует обжим, что упрощает процесс и снижает риск повреждения экрана кабеля. Для установки необходимо удалить часть внешней изоляции RG-405 (при использовании версии с оболочкой), а также часть экрана и диэлектрика. Хвостовая часть коннектора откручивается от основного корпуса для пайки и установки центрального контакта. На завершающем этапе экран кабеля припаивается к корпусу коннектора.

Кабель RG-405 и разъем рассчитаны на работу при широком диапазоне температур (типичное значение — от -55°C до +155°C). Это позволяет использовать его в наружных модулях, например, в антенных системах на вышках связи, где перепады температур достигают экстремальных значений.

Конструкция разъема рассчитана на удобство установки в условиях лаборатории или сборочного цеха. Напаивание исключает необходимость в специализированных обжимных инструментах, что снижает затраты на монтаж. Для обеспечения долговечности проверяйте целостность проводника и экрана перед пайкой и тестируйте кабельную сборку после установки коннектора при помощи мультиметра.

Купить розетку N-female для RG-405 можно прямо сейчас на сайте. Для консультации по интересующим вопросам позвоните по телефону 8-800-3333-965 или закажите обратный звонок!
