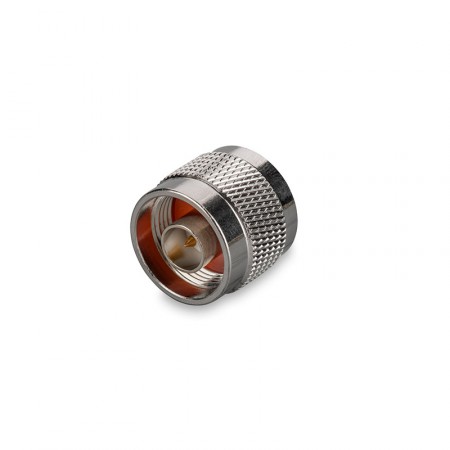

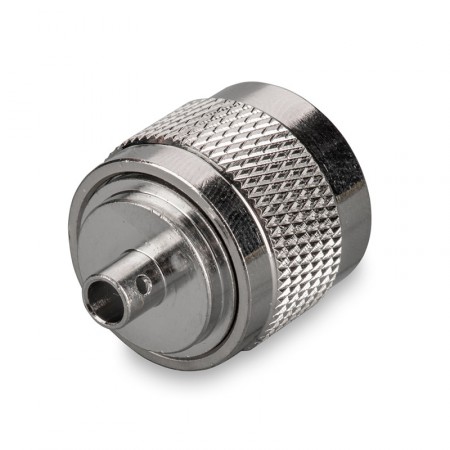

Разъём N-115-141 (N-male, напаиваемый, на кабель RG-402)

Разъем N-male для соединения полужесткого или жесткого коаксиального кабеля RG-402 (0,141ʺ) с оборудованием в системах радиосвязи. Коннектор применяется для состыковки кабельных линий и оборудования в телеком-сетях, радиорелейных системах и при подключении измерительных приборов. Установка производится пайкой экрана к хвостовой части коннектора: в процессе не используются обжимные клещи и другие специнструменты.

Классическая вилка N-type для кабелей RG-402

Кабельные линии RG-402 используются в проектах, где требуется дополнительная защита линии передачи от внешних помех или соседних проводов при групповой прокладке. Благодаря сплошному экрану, эта коаксиальная серия лучше защищена от наружного электромагнитного излучения.

N-115-141 обеспечивает электрическое и механическое соединение кабеля RG-402 с устройствами, такими как антенны, сотовые терминалы, роутеры или измерительное оборудование.

• Поддержка высоких частот. Обычный коннектор N-типа может передавать сигнал на частоте до 11 ГГц, что делает его совместимым с современными стандартами связи. Поддерживаются протоколы GSM/3G/LTE, WiFi, различные ведомственные и военные диапазоны;
• Совместимость с кабелем RG-402. Точно соответствует геометрии кабеля со сплошным экраном. Поддерживаются варианты в полужестком (CF-141-50-FEP) и в жестком (SR-141-50) исполнениях;
• Напаиваемый тип установки. Напаиваемый метод монтажа позволяет быстро закрепить разъем при наличии базовых инструментов. Понадобится лишь нож для зачистки изоляции, паяльный инструмент и припой;
• Долговечность. Корпус изготовлен из материалов, устойчивых к коррозии, что подходит для эксплуатации в различных условиях. Разъемы N-серии выдерживают многочисленные циклы переподключения и подходят для эксплуатации как в условиях стационарного объекта, так и «в поле».

Как устанавливается напаиваемый разъем?

Установка выполняется методом пайки. Предварительно кабель нужно подготовить, разделав его конец под размеры корпуса коннектора.

Этапы монтажа включают:

1. Снятие внешней оболочки и изоляции на заданную длину;
2. Пайка центрального проводника к контакту разъема;
3. Установка кабеля внутрь корпуса;
4. Пайка экрана к «хвосту» коннектора;
5. Проверка соединения для исключения потерь сигнала.

Опционально на провод может быть установлена термоусадочная трубка, которая скрывает место пайки и изолирует его от влаги и пыли.

N-115-141 — это простой N-коннектор для создания качественных кабельных соединений в системах связи. Купить разъем N-male на кабель RG-402 можно на нашем сайте. Для консультации по интересующим вопросам, помощи в выборе оборудования и комплектующих звоните по телефону 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок». Обеспечьте надежное соединение для ваших систем связи уже сегодня!
