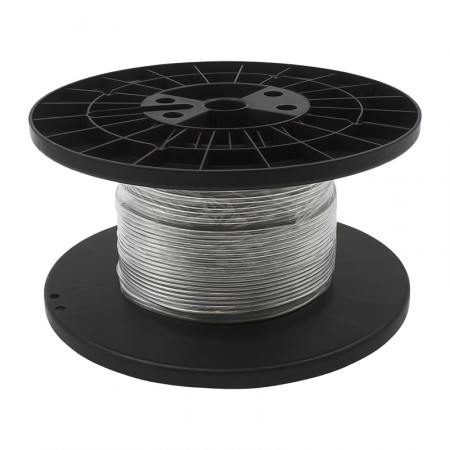

Кабель RG-402 (CF-141-50)

Полужесткий кабель RG-402 с маркировкой CF-141-50 имеет волновое сопротивление 50 Ом и используется для передачи радиосигнала в особенно ответственных применениях. Особенностью этой версии является отсутствие оболочки: наружным слоем выступает внешний проводник (экран). Центральная жила выполнена из омедненного алюминия, а экран — из медной оплетки, покрытой оловом.

Радиокабель для промышленных ВЧ-применений

В отличие от более простых и дешевых кабелей, эта коаксиальная серия была разработана специально для использования в ситуациях, требующих повышенной надежности и стабильности линии передачи. Специализация кабеля — микроволновые частоты, используемые в системах сотовой связи, беспроводных сетях, авиации и радиолокационном оборудовании.

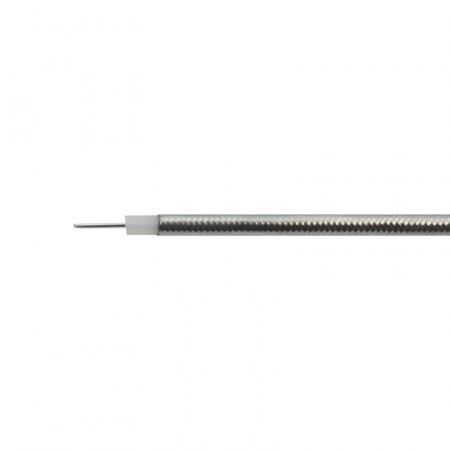

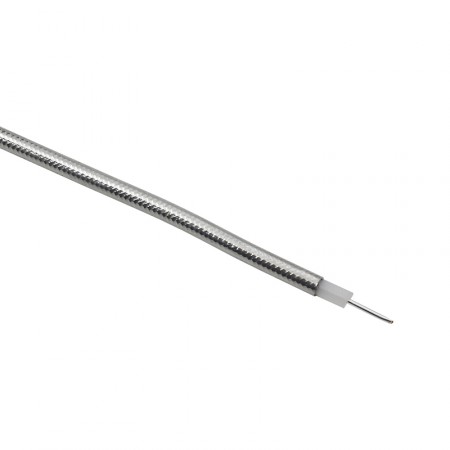

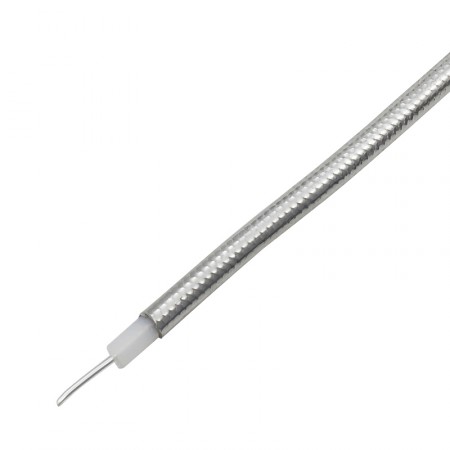

Исполнение с маркировкой CF-141-50 имеет упрощенную структуру и состоит из следующих компонентов:

• Центральная жила Ø0,91 мм. Материал жилы — посеребренная медь (англ. Silver Plated Copper). Серебряное покрытие обеспечивает лучшую передачу сигнала, а медная сердцевина гарантирует необходимую гибкость и устойчивость к деформациям;
• Слой диэлектрика Ø2,98 мм. Материалом изоляции выступает PTFE (политетрафторэтилен). Материал и диаметр диэлектрика определяют общий импеданс 50 Ом на всей протяженности кабельной линии и гарантируют стабильность и единство электрических параметров;
• Внешний проводник Ø3,58 мм. Наружный проводник служит для экранирования среды передачи. Экран выполнен из медной оплетки, покрытой сплошным слоем олова, что обеспечивает равномерную и надежную защиту. По сравнению с другими марками, имеющими ординарную проволочную оплетку, CF-141-50 обладает лучшим экранированием, но вместе с тем и повышенной жесткостью.

Марка CF-141-50 не имеет внешней защитной оболочки! Среда эксплуатации и окружение не должны представлять угрозу для целостности экрана, в противном случае рекомендуется использовать разновидность с защитной FEP-оболочкой.

Особенности прокладки и эксплуатации

Кабель можно использовать при температуре окружающей среды от -55°С до +155°С. Провод имеет полужесткую структуру и при его монтаже следует обязательно учитывать допустимый радиус изгиба, который составляет 8 мм (однократно) и 40 мм (многократно).

При небольшом диаметре серия RG-402 демонстрирует низкие показатели затухания. Предельная рабочая частота кабеля — 34 ГГц, однако лучше всего его использовать на частотах мобильной связи, где он имеет наименьшие потери (до 3 ГГц). Как правило, этот кабель можно использовать на дистанции 5–10 м без опасений о потери мощности. Типовое затухание на частоте 1000 МГц составляет примерно 39 дБ (на 100 м), а на частоте 3 ГГц — порядка 84 дБ.

Благодаря универсальному импедансу 50 Ом, эта серия подходит для любых профессиональных, промышленных и бытовых систем связи, включая оборудование WiFi-сетей, сотовой связи, измерительного оборудования и пр.

Для серии RG-402 выпускаются специальные ВЧ-разъемы напаиваемого типа, не требующие обжима специальным инструментом. Установка таких коннекторов осуществляется исключительной пайкой центральной жилы и экрана. Доступны соединители популярных серий, включая SMA и N-type.

Варианты исполнения и производства

Кабель с общим названием RG-402 производится в нескольких версиях, которые имеют разную конструкцию и примененные материалы. В таблице ниже приведена сводная информация о наиболее популярных вариантах этого коаксиального провода.

Чтобы купить кабель, нажмите кнопку «В корзину», а затем перейдите к списку отложенных товаров и укажите необходимую длину. После завершения заказа с вами свяжется наш менеджер для подтверждения и уточнения деталей. Получить консультацию о наших продуктах заранее вы всегда можете по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель RG-402 (CF-141-50) — спецификации [PDF, ~125Kb]
