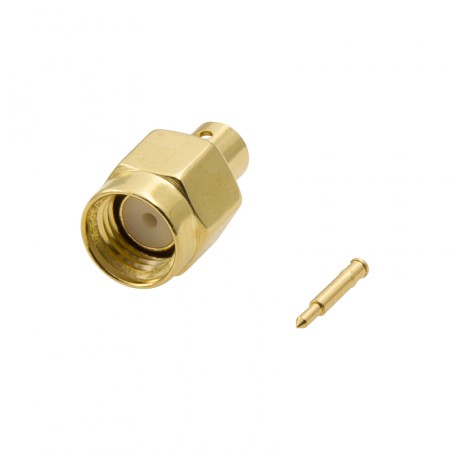

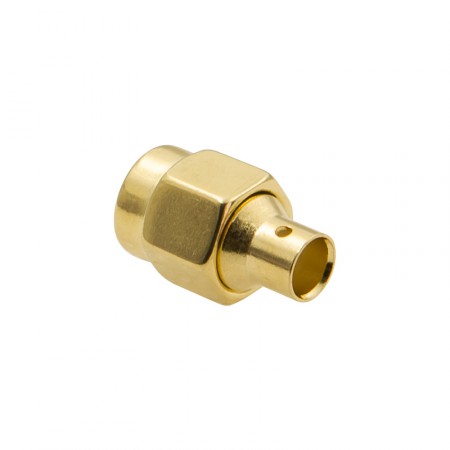

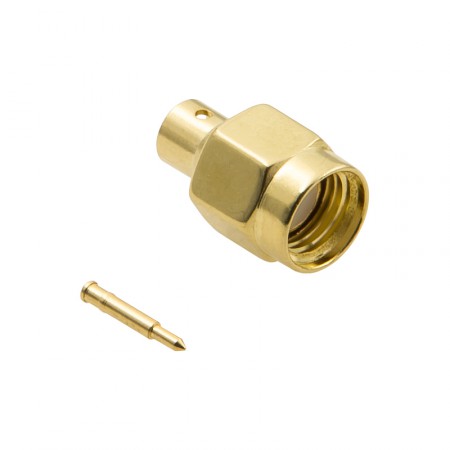

Разъём S-115-141 (SMA-male, напаиваемый, на кабель RG-402)

Коннектор SMA-male, устанавливаемый пайкой на коаксиальный кабель серии RG-402. Данный вид разъема не требует применения обжимных клещей или других инструментов, кроме паяльной лампы или паяльной станции. Разъем имеет стандартный импеданс 50 Ом и используется для соединения разнообразного ВЧ-оборудования и антенн.

Как устанавливаются разъемы на полужесткие и жесткие кабели?

Серия кабелей RG-402 представлена в вариантах c внешней оболочкой (CF-141-50-FEP), без оболочки (CF-141-50) и в жестком исполнении со сплошным медным экраном (SR-141-50). Особенностью этого вида кабеля является лучшее экранирование и использование посеребренного проводника. Инертные материалы позволяют прокладывать RG-402 в неблагоприятной среде, в том числе при высоких и низких температурах и при наличии источников электромагнитных помех.

В отличие от классический серий радиокабеля, RG-402 и аналоги требуют специальных коннекторов, которые устанавливаются исключительно пайкой. Установка разъема состоит из следующих этапов:

• Разделка конца провода под размеры коннектора;
• Напаивание центрального пина (иглы) на проводник кабеля;
• Установка корпуса и его фиксация с использованием припоя;
• Опционально — установка термоусадочной трубки.

Припой и термоусадка не входят в комплект поставки и покупаются отдельно.

Соединители SMA-типа для радиооборудования

Коннекторы серии SMA используются для передачи ВЧ-сигнала частотой вплоть до 18 ГГц. Преимущество разъема заключается в его малых размерах: розетки легко размещаются на корпусах и платах устройств, что экономит пространство и позволяет делать приборы более компактными. Вилки, как правило, монтируются на кабельные линии и кабельные сборки.

Соединители SMA можно встретить на самых разных устройствах. Их устанавливают на 4G-роутеры и модемы, GSM-шлюзы и телефоны, усилители, антенны, измерительное оборудование и генераторы. Для большинства производителей именно эта серия разъемов является решением «по умолчанию».

Название разъема S-115-141 имеет следующую расшифровку:

• S — серия SMA-коннекторов;
• 1 — вилка (папа, male);
• 1 — прямой конструктив;
• 5 — установка пайкой;
• 141 — серия кабелей диаметром 0,141″.

Чтобы купить разъем SMA-male для кабеля RG-402, добавьте товар в корзину. Оформление заказа производится через сайт после заполнения формы. Мы обязательно свяжемся с вами, чтобы подтвердить заказ и ответить на возможные вопросы! Задать вопрос перед покупкой можно нашим менеджерам по телефону 8-800-3333-965.
