Жесткий коаксиальный кабель SR-141-50 отличается от других марок семейства RG-402 цельным медным экраном, который обеспечивает непревзойденные параметры затухания и высокую степень изоляции. Эта разновидность фидера применяется в аппаратуре специального назначения, а также в составе ВЧ-усилителей, приемопередающих модулей и приборов для измерения сигналов.
Жесткая структура с цельным экраном
Большинство конвенциональных радиокабелей используют плетеный экран, который одновременно обеспечивает высокую физическую гибкость и ограничивает утечку сигнала низкими значениями. Однако наилучшие параметры экранирования достигаются только при использовании сплошного внешнего проводника, вовсе не имеющего промежутков.
SR-141-50 относится именно к такому типу «коаксиалов» и включает три элемента:
- Однопроволочный проводник Ø0,91 мм. Жила выполнена из меди, плакированной серебром. Такое сочетание металлов сохраняет гибкость проводника, позволяя при этом использовать его для передачи сигнала очень высоких частот (выше 10 ГГц);
- ПТФЭ-диэлектрик Ø2,98 мм. Слой диэлектрического материала (фторпласта) необходим для сохранения коаксиальной структуры. Точно рассчитанные параметры диаметра и диэлектрической проницаемости материала определяют волновое сопротивление, которое у этой марки кабеля равняется 50 Ом;

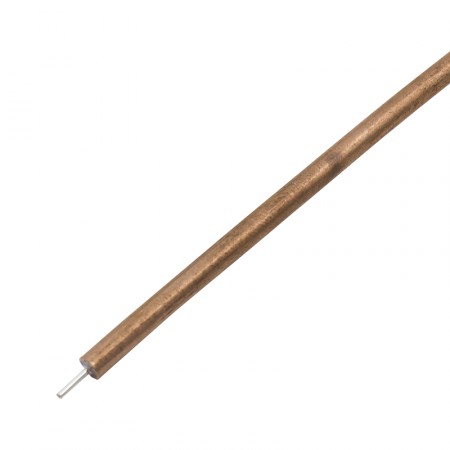

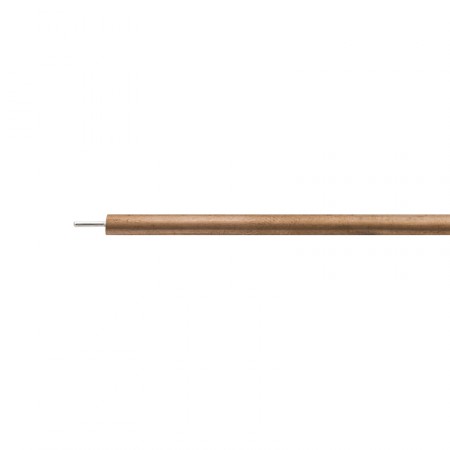

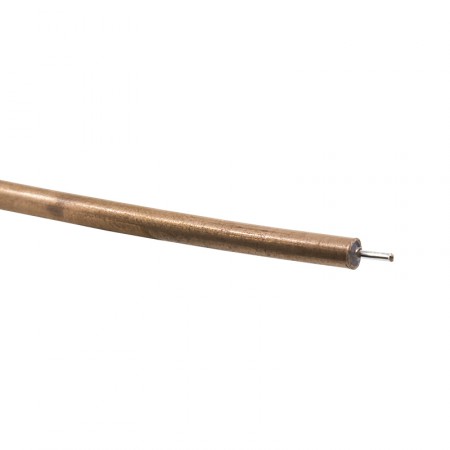

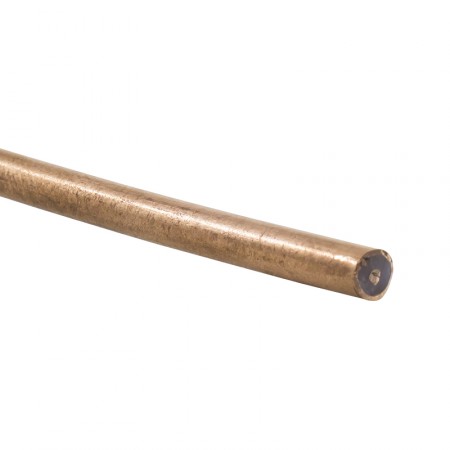

- Сплошная трубка из меди Ø3,58 мм. Завершающим «слоем» является трубка из меди, которая выполняет функцию внешнего проводника — экрана. Именно использование трубки вместо оплетки определяет особые свойства SR-141-50, такие как повышенная жесткость и высокий коэффициент экранирования.
Эта марка кабеля не имеет наружной оболочки, которая бы предохраняла металл экрана от взаимодействия с внешней средой! Этот провод должен применяться только в системах, защищенных от внешних воздействий, которые могут нарушить целостность медной трубки. Для прочих применений рекомендуется использовать RG-402 с оболочкой FEP.
Установка разъемов и эксплуатационные свойства
Несмотря на сплошной экран-трубку, кабель совместим с типовыми напаиваемыми коннекторами для серии RG-402. Для этого семейства доступны популярные коннекторы типа SMA, N (50 Ом) и F (75 Ом). Монтаж этих разъемов осуществляется без обжима или использования прижимных элементов. Весь процесс установки сводится к пайке центрального контакта и экрана.
Главное преимущество кабеля этой серии — сниженный коэффициент затухания при малом диаметре. Линия передачи на базе RG-402 может передавать радиосигнал в микроволновом диапазоне до 34 ГГц. Потери из расчета на 100 м составляют 26 дБ на частоте 500 МГц и 82 дБ на частоте 3000 МГц. На частотах 10 ГГц и 20 ГГц потери составят 136 дБ и 209 дБ соответственно.
Поскольку линия передачи имеет импеданс 50 Ом, она совместима с широким спектром оборудования, включая модули и антенны сотовой связи, пилотажно-навигационные системы, радары и другие приборы специального и общего назначения.
Кабель может эксплуатироваться в широком диапазоне температур от -55°С до +155°С. Из-за сплошного медного экрана он имеет высокую жесткость: при прокладке необходимо учитывать минимальный уровень изгиба, который составляет 12,5 мм для однократного сгибания и 50 мм для многократного.
Какие еще варианты RG-402 существуют?
Семейство RG-402 представлено несколькими разновидностями, среди которых есть варианты с разным типом центральной жилы, экраном и общей структурой. Это позволяет выбрать наиболее подходящий вариант для решения каждой отдельной задачи!
Марка кабеля |
SF-141-50-FEP |
SR-141-50 |
||
|
|
|
|
|
Краткое описание |
Стандартный полужесткий вариант с проводником из посеребренной меди и ФЭП-оболочкой синего цвета |
Полужесткий вариант с проводником из посеребренной омедненной стали и ФЭП-оболочкой синего цвета |
Упрощенная полужесткая версия без внешней оболочки |
Жесткий вариант с экраном из сплошной трубки, без внешней оболочки |
Центральный проводник |
SC (посеребренная медь) |
SCCS (посеребренная омедненная сталь) |
SC (посеребренная медь) |
|
Диэлектрик |
PTFE (политетрафторэтилен) |
|||
Экран |
Проволочная медная оплетка, покрытая оловом |
Сплошная медная трубка |
||
Внешняя оболочка |
FEP (фторэтиленпропилен) |
— |
— |
Чтобы купить SR-141-50, просто поместите товар в корзину и укажите нужный метраж. Кабель может быть поставлен как отрезком, так и целыми катушками. После оформления заказа наш менеджер свяжется с вами для уточнения информации. Если у вас появились вопросы, которые вы хотели бы обсудить до заказа, позвоните нам по телефону 8-800-3333-965!
Цена указана за 1 метр погонный.
Кабель RG-402 (SR-141-50) — спецификации [PDF, ~122Kb]
Характеристики | |
Марка кабеля | RG-402 (SR-141-50) |
Центральный проводник (материал) | посеребренная медь (SC) |
Центральный проводник (диаметр) | 0,91 мм |
Изоляция (материал) | политетрафторэтилен (ПТФЭ) |
Изоляция (диаметр) | 2,98 мм |
Экран | сплошная медная трубка |
Диаметр экрана | 3,58 мм |
Рабочая частота | 0–34 ГГц |
Волновое сопротивление | 50 Ом |
Погонная емкость | 95,1 пФ/м |
Скорость распространения | 70% |
Испытательное напряжение | 5000В |
Рабочее напряжение | 1900В |
Затухание (на 100 м) |
500 МГц: 26 дБ 1000 МГц: 37 дБ 3000 МГц: 82 дБ 5000 МГц: 91 дБ 10000 МГц: 136 дБ 20000 МГц: 209 дБ |
Минимальный радиус изгиба (однократный) | 12,5 мм |
Минимальный радиус изгиба (многократный) | 50 мм |
Температура, выдерживаемая внешним проводником | +175°C |
Рабочая температура | от -55°C до +155°C |
Вес | 5,1 кг / 100 м |
