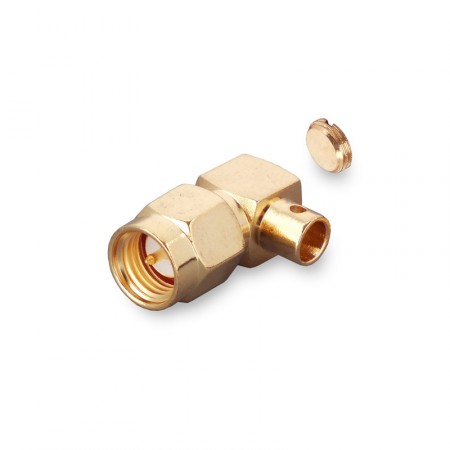

Разъём S-125-141 (SMA-male, напаиваемый, угловой, на кабель RG-402)

S-125-141 — это высокочастотный коннектор SMA-male (вилка) углового типа, который устанавливается напаиванием на полужесткие и жесткие кабели серии RG-402. Установка разъема не требует обжимных клещей. Разъем подходит для инженеров, которые изготавливают кабельные сборки на производствах или выполняют монтаж оборудования сотовой связи, WiFi-систем и других радиотехнических решений.

Для чего нужен разъем S-125-141?

Коннектор S-125-141 используется с кабелем RG-402, который может выпускаться в полужестком или жестком исполнениях. Соединители SMA-серии традиционно используются для соединения таких устройств, как антенны, корпусные модемы, LTE-роутеры, усилители и измерительные приборы.

Соединители SMA-серии могут работать с сигналом частотой до 18 ГГц и используются их в разнообразных системах, включая:

• Сети GSM/3G/4G и WiFi, где требуется стабильная передача данных;
• Радиочастотные системы для подключения антенн к передатчикам;
• Телеком-установки с высокими требованиями к качеству соединения;
• Лабораторные стенды для тестирования и измерения показателей;
• Военная промышленность, дроностроение и т. п.

Угловое исполнение позволяет использовать разъем в условиях ограниченного пространства, где прямой коннектор был бы неудобен.

Установка углового разъема SMA пайкой

В отличие от коаксиальных кабелей с проволочной оплеткой, серия RG-402 имеет сплошной экран. На такой кабель коннекторы не обжимаются, а устанавливаются пайкой: хвостовая часть корпуса коннектора буквально припаивается к экрану. Для этого в хвостовой части предусмотрено дополнительное отверстие.

Процесс установки включает следующие этапы:

1. Зачистка кабеля RG-402 для обнажения центральной жилы;
2. Пайка жилы к центральному каналу через боковое «окошко» в корпусе коннектора;
3. Пайка корпуса разъема к экрану кабеля для надежной фиксации;
4. Установка термоусадочной трубки (необязательно).

S-125-141 имеет следующие особенности, которые делают этот разъем практичным и удобным для многих специальных применений:

• Волновое сопротивление 50 Ом. Серия SMA имеет унифицированное сопротивление, которое обеспечивает согласование с радиооборудованием. При использовании SMA-вилки на кабеле RG-402 не возникнет расхождений в импедансе и дополнительных потерь;
• Угловое исполнение (90°). Угловая форма позволяет подключить кабель в компактных системах, где не удается подвести вилку прямого формата без повреждения кабеля;
• Качественные материалы. Использование проверенных сплавов и покрытий для корпуса защищает от коррозии, а золотое покрытие контакта обеспечивает соединение с минимальными потерями.

Разъем S-125-141 — это решение для создания прочных и компактных высокочастотных соединений с кабелем RG-402. Эта связка обеспечивает стабильность сигнала в современных радиосистемах. Закажите разъем на нашем сайте. Для консультации звоните по телефону 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок»!
