Кабель RG-178 50 Ом

Цена: 120 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 2604

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Тонкий коаксиальный кабель RG-178 (Ø1,78 мм) обладает превосходными эксплуатационными характеристиками, такими как высокая гибкость, химическая устойчивость к агрессивным средам, широкий диапазон рабочих температур, огнестойкость и качество передачи ВЧ-сигнала. Кабель рассчитан на долгий срок службы при эксплуатации на улице или в помещении: под воздействием солнечного ультрафиолета, суточных перепадов температуры и влажности не происходит старения и растрескивания внешней оболочки.

Первоначально RG-178 производился для нужд оборонной отрасли США, а в дальнейшем получил широкое распространение в системах радиосвязи гражданского назначения. Кабель разработан для передачи сигнала частотой до 3 ГГц и имеет множество применений в области сотовой связи и WiFi.

Центральная жила из меди с серебряным покрытием

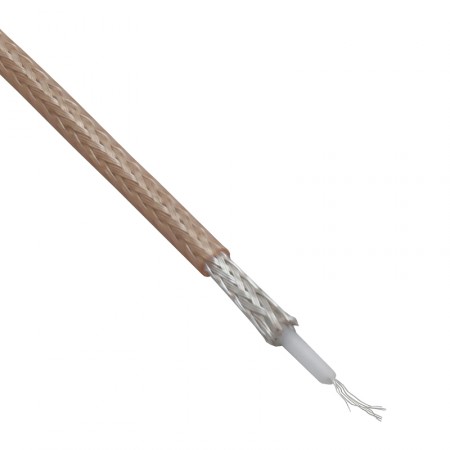

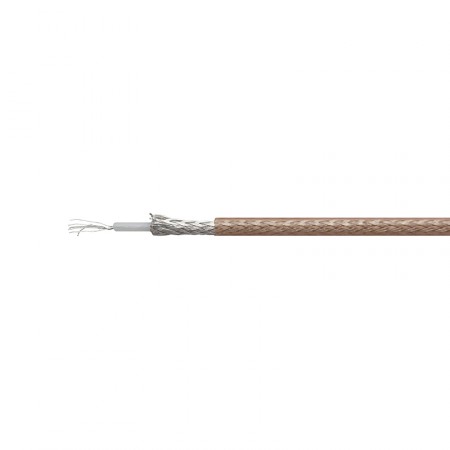

Как и любой коаксиальный кабель, RG-178 состоит из нескольких компонентов, обеспечивающих равномерные и стабильные электрические характеристики с минимальным влиянием внешнего электромагнитного излучения:

  • Центральный многожильный проводник производится из меди, покрытой серебром, что обеспечивает высокое качество передачи сигнала. Диаметр — 0,25 мм;
  • Диэлектрик «коаксиала», выполненный из тефлона (PTFE), обеспечивает высокую гибкость и устойчивость к механическим повреждениям. Диаметр — 0,87 мм;
  • Внешний проводник — плетеный экран — изготовлен из медной проволоки, покрытой серебряным напылением. Задача экрана — обеспечить надежную защиту от возможных внешних излучений;
  • Внешняя оболочка обладает высокой прочностью и устойчивостью к агрессивной внешней среде (FEP). Диаметр внешней оболочки — всего 1,78 мм.

Высокое качество экранировки обеспечивает возможность эксплуатации RG-178 на ответственных участках ВЧ-тракта, в том числе в системах с повышенными требованиями к надежности и стабильности работы компонентов.

Чаще всего эта марка применяется для изготовления коротких соединительных переходников (пигтейлов). Тонкий провод не рекомендован для передачи сигнала на большие расстояния из-за существенного коэффициента затухания. Подробные сведения о затухании сигнала доступны в таблице характеристик.

Гибкий «коаксиал» с малым диаметром сечения

RG-178 обладает феноменальной гибкостью и легко встраивается в компактные гермобоксы или пластиковые корпуса. Провод отлично подходит для производства кабельных сборок небольшой длины (до 1 м), а также пигтейлов — коротких отрезков с установленными разъемами. Марка RG-178 может использоваться для соединения радиоустройств (например, кабельной сборки антенны и LTE-модема), а также для подключения измерительного оборудования, датчиков и других приборов, имеющих повышенные требования к качеству соединения.

RG-178 — надежный «коаксиал» для выполнения коммутации между различными компонентами ВЧ-цепи. Огнестойкая FEP-оболочка позволяет эксплуатировать кабель на улице в течение всего года или вблизи нагревающихся агрегатов.

В продаже имеются разные марки кабеля, готовых кабельных сборок, разъемов и переходников. Не уверены, какой товар подойдет для вашей задачи? Воспользуйтесь консультацией наших менеджеров по номеру 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель RG-178 — спецификации [PDF, ~207Kb]

Характеристики
Марка кабеля RG-178
Центральный проводник (материал) медь, плакированная серебром
Центральный проводник (диаметр) 0,25 мм
Конфигурация проводника 7 x 0,08 мм
Изоляция (материал) политетрафторэтилен (ПТФЭ)
Изоляция (диаметр) 0,87 мм
Экран проволочная медная оплетка, плакированная серебром
Конфигурация оплетки 48 x 0,1 мм
Диаметр экрана 1,3 мм
Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
Внешняя оболочка (диаметр) 1,78 мм
Цвет розовый
Волновое сопротивление 50 Ом
Погонная емкость 96,5 пФ/м
Скорость распространения 70%
Возвратные потери ≥ 22 дБ
Эффективность экранирования ≥ 40 дБ
Сопротивление внутреннего проводника по постоянному току 360 Ом/км
Сопротивление внешнего проводника по постоянному току 48 Ом/км
Сопротивление изоляции 500 МОм/км
Испытательное напряжение изоляции 1000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 64,50 дБ
280 МГц: 78,00 дБ
350 МГц: 85,30 дБ
400 МГц: 91,90 дБ
800 МГц: 128,00 дБ
900 МГц: 139,40 дБ
1200 МГц: 160,00 дБ
1500 МГц: 179,20 дБ
1800 МГц: 195,70 дБ
1900 МГц: 200,50 дБ
2000 МГц: 206,00 дБ
2500 МГц: 231,20 дБ
2700 МГц: 243,00 дБ
3000 МГц: 262,00 дБ
Минимальный радиус изгиба (однократный) 10 мм
Минимальный радиус изгиба (многократный) 30 мм
Усилие на разрыв 50 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +200°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +200°C

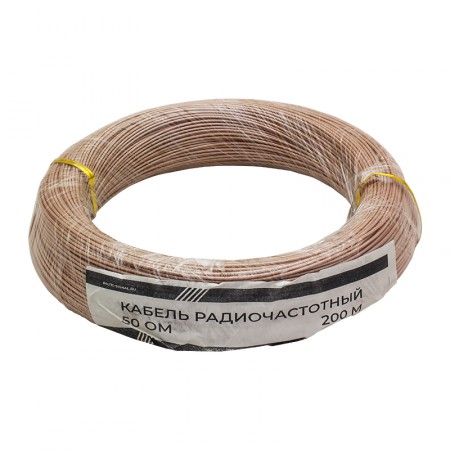

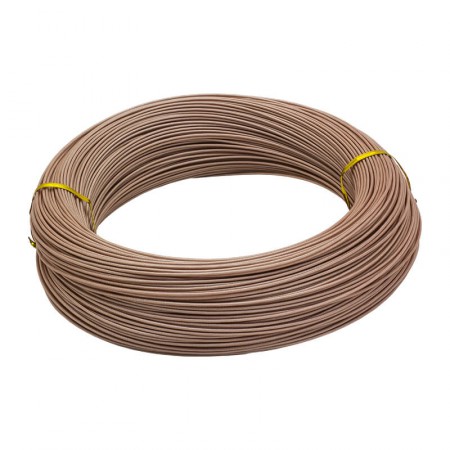

Длина кабеля в бухте 200 м
Вес 0,7 кг / 100 м
