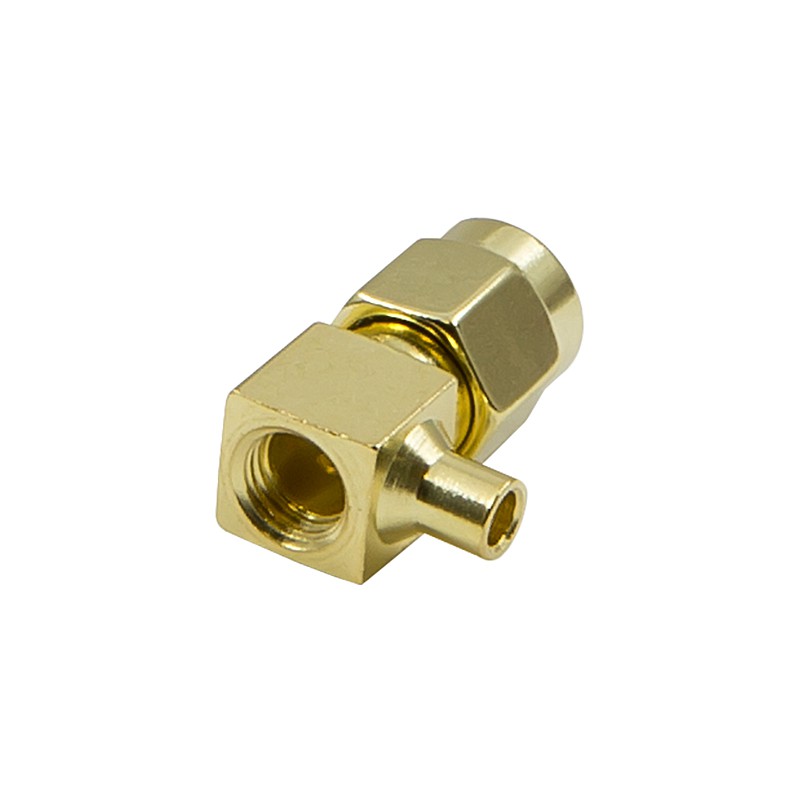

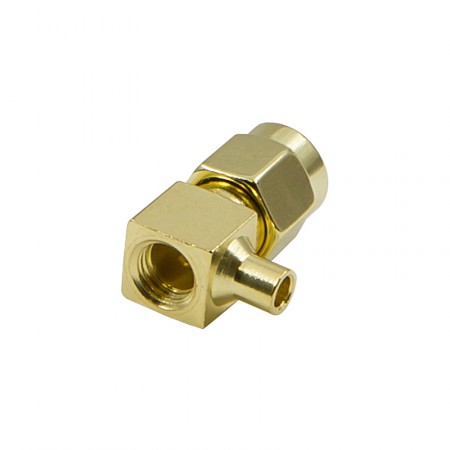

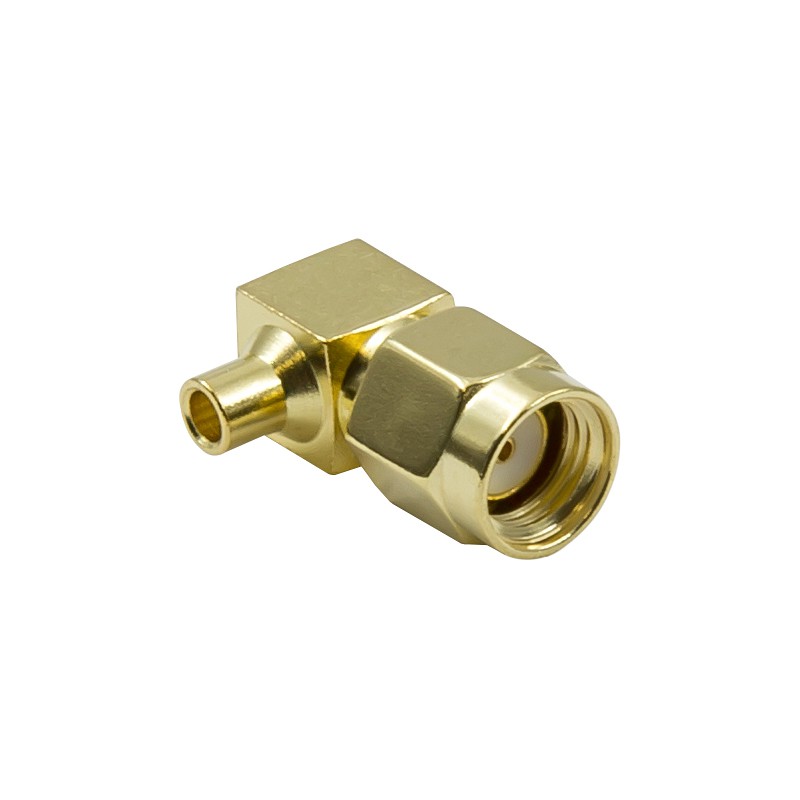

Разъём S-A125-085 (RP-SMA-male, напаиваемый, угловой, на кабель RG-405)

Коннектор S-A125-085 — высокочастотный угловой разъем RP-SMA-male обратной полярности, который крепится к тонким коаксиальным проводам серии RG-405 методом пайки. Изделие применяется для сборки пигтейлов, внутриблочных соединений, компактных коммутаций в условиях ограниченного пространства, где требуется изменить угол подключения на 90°.

Для каких кабелей предназначен разъем?

Коннектор рассчитан на установку к полужестким и жестким проводам RG-405 с диаметром экрана 2,20 мм. К таким проводам относятся версии CF-086-50-FEP (с внешней FEP-оболочкой), CF-086-50 (полужесткий без оболочки), SR-086-50 (жесткий с трубчатым экраном).

Угловая конструкция разъема позволяет подключать оборудование в стесненных условиях, когда прямое соединение невозможно из-за близости стен корпуса или других компонентов. Изгиб проводящей линии на 90° происходит непосредственно в корпусе коннектора, что исключает необходимость сгибать сам провод RG-405 под острым углом.

Где используется угловой разъем RP - SMA ?

RP-SMA (Reverse Polarity SMA) — модификация классического разъема SMA с инвертированной конструкцией центрального контакта. В версии RP-SMA-male корпус имеет внутреннюю резьбу (как у обычной вилки), но по центру расположено гнездо для приема ответного контакта.

Коннекторы обратной полярности изначально разрабатывались для WiFi-оборудования. Сегодня RP-SMA широко применяется в роутерах, точках доступа, беспроводных адаптерах, пигтейлах. Коннекторы сохранили технические достоинства базовой серии: импеданс 50 Ом, рабочий диапазон до 18 ГГц, компактные размеры и надежность резьбового соединения.

С помощью разъема выполняется коммутация различного оборудования:

• Подключение внешних антенн к WiFi-модулям, роутерам, расположенным близко к стенке корпуса;
• Внутриблочный монтаж в измерительном оборудовании со сложной компоновкой;
• Сборка переходников и пигтейлов для радиочастотных систем;
• Соединения в шкафах телекоммуникационного оборудования.

Расшифровка маркировки

Маркировка содержит полную информацию о конструкции разъема:

• S — семейство SMA (субминиатюрная А версия);
• A — версия обратной полярности;
• 1 — male-тип (вилка);
• 2 — угловая конструкция;
• 5 — монтаж пайкой;
• 085 — серия коаксиалов диаметром 0,085ʺ (RG-405).

Этапы установки напаиваемого коннектора

Монтаж S-A125-085 выполняется методом пайки и требует паяльного оборудования, припоя и термоусадочной трубки (для использования на улице):

1. Подготовьте конец кабеля согласно геометрии коннектора: снимите внешнюю оболочку, удалите часть экрана и диэлектрика для доступа к центральной жиле;

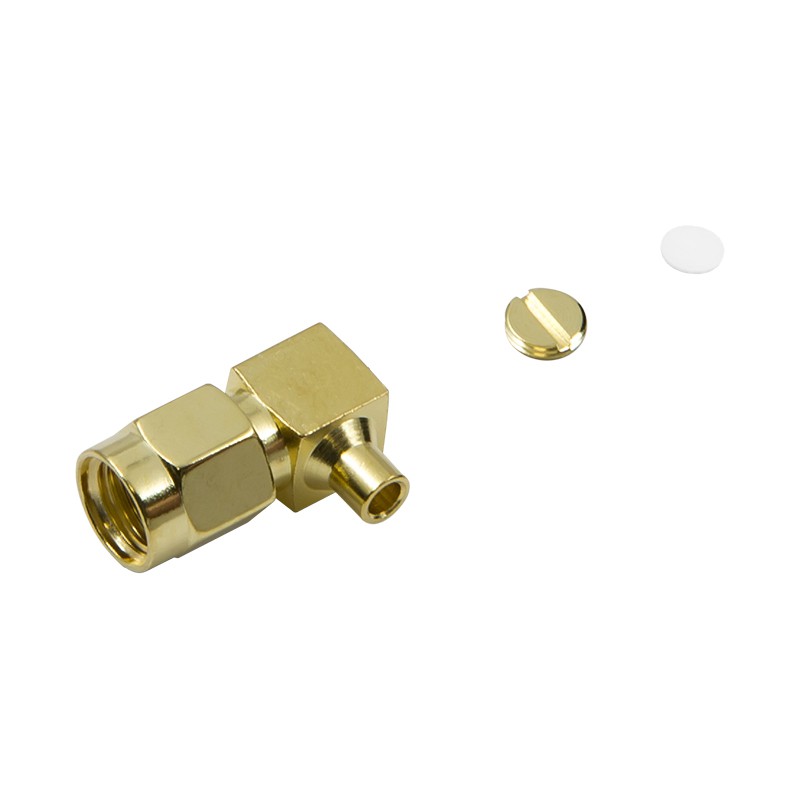

2. Отвинтите металлическую заглушку на задней части коннектора для доступа к монтажному отверстию;
3. Вставьте кабель в коннектор и припаяйте центральную жилу к контакту штекера;
4. Припаяйте экран провода к металлическому основанию разъема;
5. Закрутите металлическую заглушку обратно;
6. Наденьте термоусадочную трубку на место соединения и прогрейте для герметизации.
