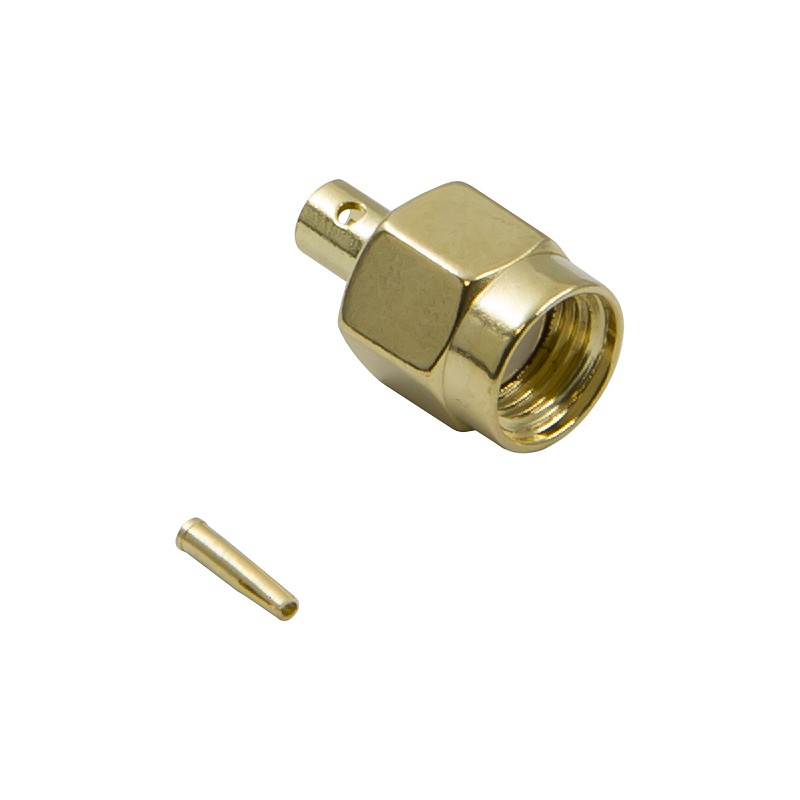

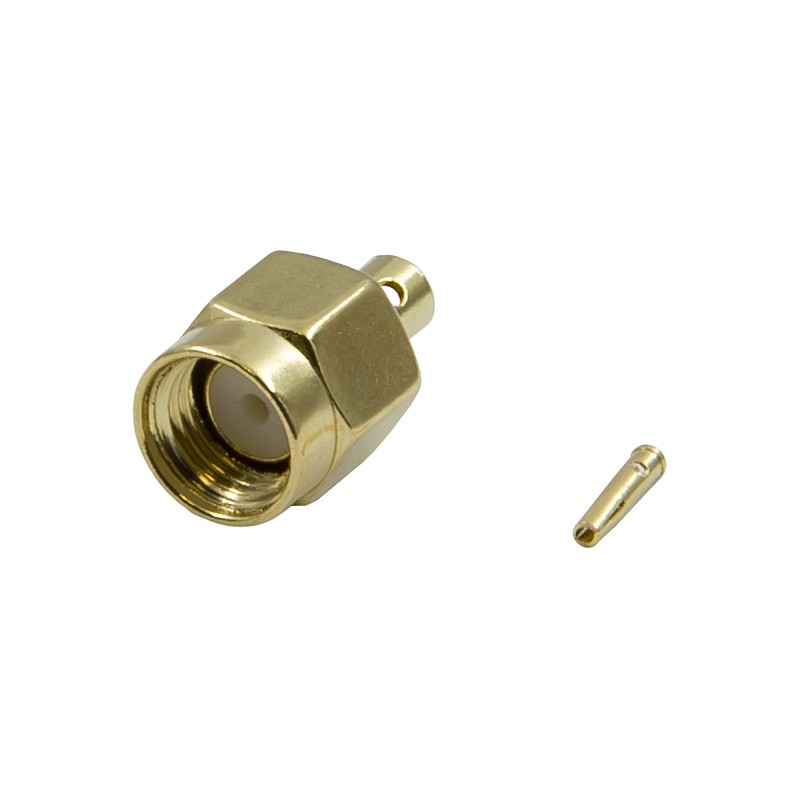

Разъём S-A115-085 (RP-SMA-male, напаиваемый, на кабель RG-405)

Коннектор S-A115-085 — высокочастотный разъем RP-SMA-male, который крепится к тонким коаксиальным проводам серии RG-405 методом пайки. Этот штекер применяется для сборки пигтейлов (коротких переходников), внутриблочных соединений и компактных коммутаций в радиочастотном оборудовании, WiFi-технике, измерительных приборах.

Серия разъемов с обратной полярностью RP-SMA

RP-SMA (Reverse Polarity SMA) — модификация классического разъема SMA с измененной конструкцией центрального контакта. В обычном варианте на вилке (male) используется выступающий центральный штырь. В версии RP-SMA-male корпус выглядит как вилка, но внутри расположено гнездо для приема ответного штыря.

Разъемы обратной полярности создавались специально для WiFi-техники. Сегодня RP-SMA используют в роутерах, ретрансляторах, адаптерах и кабельных переходниках. Коннекторы RP-SMA сохранили технические достоинства базовой серии: импеданс 50 Ом, рабочий диапазон до 18 ГГц, компактные размеры и механическую надежность резьбового соединения.

Назначение и применение

Этот разъем устанавливают на полужесткие и жесткие провода RG-405 c диаметром экрана 2,20 мм. К таким проводам относятся версии CF-086-50-FEP (с внешней FEP-оболочкой), CF-086-50 (полужесткий без оболочки), SR-086-50 (жесткий с экраном-трубкой).

Коаксиал RG-405 подходит для применения внутри корпусов устройств, в шкафах оборудования и других местах с ограниченным пространством. Провод хорошо держит форму после сгибания благодаря сплошному экрану, что позволяет прокладывать аккуратные трассы без дополнительных креплений.

Применение с WiFi -техникой

Коннекторы RP-SMA для кабелей RG-405 используются в таких сферах:

• Пигтейлы для подключения WiFi-модулей, роутеров, точек доступа к внешним антеннам;
• Внутриблочные соединения в измерительном и испытательном оборудовании;
• Короткие коммутации между компонентами радиочастотных систем;
• Сборка переходников между разными типами разъемов.

Провода серии RG-405 отличаются сплошным экраном вместо плетеной оплетки. Отсюда высокое экранирование и низкие потери сигнала, но это делает провод жестким. Малый диаметр (Ø2,2 мм по экрану) приводит к повышенному уровню потерь в сравнении с более толстыми кабельными сериями. Например, на частоте 1 ГГц потери составляют 67 дБ на 100 метров, а на частоте 3 ГГц достигают 135 дБ. По этой причине RG-405 рекомендуется использовать для коротких соединений длиной до 1–2 м, где компактность и гибкость важнее затухания.

Особенности монтажа напаиваемого разъема

В отличие от традиционных обжимных коннекторов для гибких проводов, жесткие кабели типа RG-405 требуют специального метода крепления. Обжимные разъемы здесь не подходят из-за конструкции сплошного экрана. Единственный надежный способ — пайка с использованием припоя и паяльного оборудования.

Установка включает несколько этапов:

1. Разделка кабеля под геометрию коннектора;
2. Припайка центрального контакта (иглы) к проводнику кабеля;
3. Размещение корпуса и фиксация при помощи пайки к экрану;
4. Установка термоусадочной трубки для герметизации зоны соединения (факультативно).

Чтобы заказать разъем S-A115-085, добавьте товар в корзину и заполните контактные данные. Доставка организована по всей России через крупные курьерские службы. Требуется помощь с выбором комплектующих для монтажа? Звоните 8-800-3333-965 или закажите обратный звонок — специалисты ответят на технические вопросы и помогут подобрать совместимые кабели и инструменты для установки!
