Разъём S-A125-141 (RP-SMA-male, напаиваемый, угловой, на кабель RG-402)

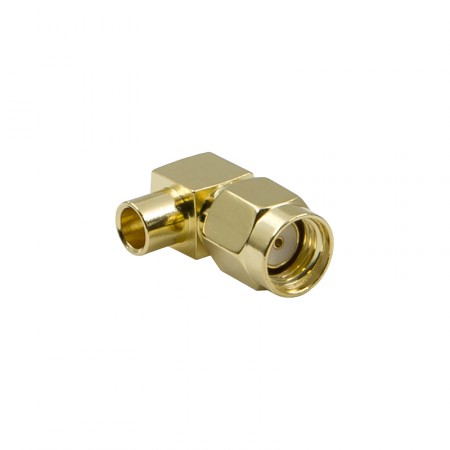

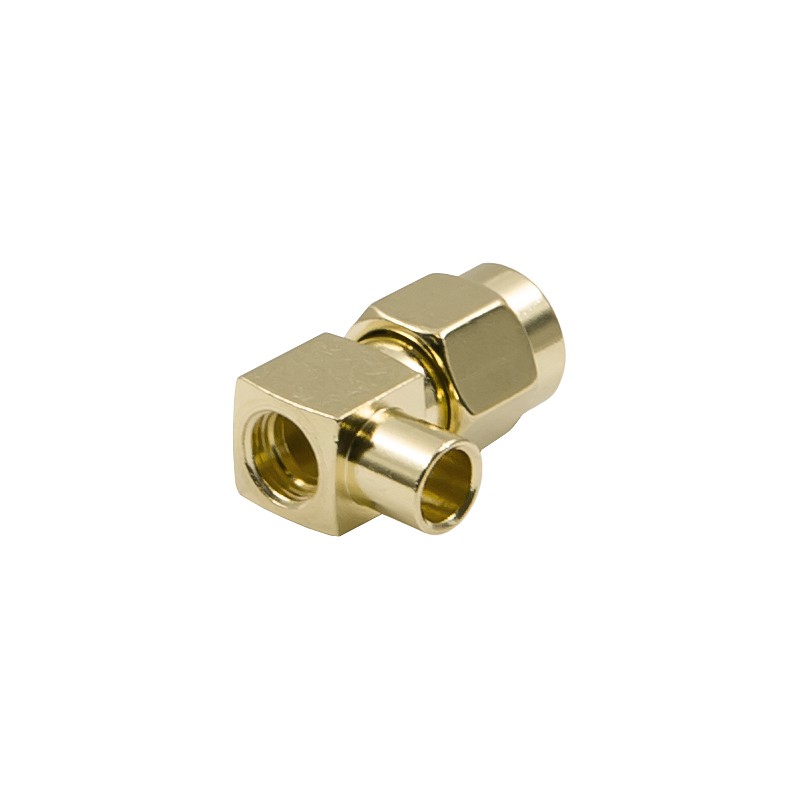

Угловой коннектор S-A125-141 — это разъем RP-SMA-male с изгибом корпуса на 90°, который монтируется на кабель методом пайки. Его применяют для работы с жесткими и полужесткими коаксиальными кабелями типа RG-402. Это исполнение решает задачи монтажа в ограниченном пространстве, когда требуется аккуратный подвод провода к боковому порту оборудования без перегибов. Разъем используют в WiFi-системах, измерительных комплексах и других видах ВЧ-устройств.

Что такое RP-SMA и где он применяется?

RP-SMA — это особая версия SMA с обратной полярностью. В его вилке (male, «папа») размещено гнездо, а не штырь. Изначально такая конструкция использовалась для WiFi-устройств, чтобы ограничить подключение несертифицированных антенн. Сегодня это распространенный стандарт.

Коннектор поддерживает волновое сопротивление 50 Ом и работает с сигналами до 18 ГГц. Это охватывает все разновидности WiFi, а также частоты современных сотовых сетей (от GSM до 5G), спутниковую навигацию, FPV и некоторые другие сферы.

Для каких задач этот угловой разъем?

• Подключение внешних антенн к WiFi-роутерам, точкам доступа, ретрансляторам, FPV-дронам;
• Изготовление кабельных сборок для внутриблочных соединений или коммутации отдельных беспроводных приборов;
• Организация измерительных стендов, где требуется частое переподключение оборудования;
• Создание аккуратных и надежных соединений в телеком-шкафах и серверных стойках.

Преимущества углового исполнения

Угловой разъем используется при боковом расположении порта на приборе. Такое исполнение помогает избежать нежелательного изгиба и напряжения на соединении.

• Кабель подводится параллельно плоскости монтажа, что минимизирует выступающие части и снижает риск случайного повреждения;
• Позволяет избежать резких перегибов кабеля непосредственно у точки подключения, сохраняя его целостность;
• Система выглядит аккуратнее, кабельные линии прокладываются более предсказуемо и организованно;
• Коннектор сохраняет все электрические и механические характеристики прямой версии, отличаясь только геометрией корпуса.

При необходимости стандартного подключения используйте прямую версию разъема S-A115-141.

Монтаж на кабель RG-402

Этот коннектор подходит к кабелям семейства RG-402 (CF-141-50-FEP, CF-141-50, SR-141-50) с внешним диаметром экрана 0,141ʺ (3,58 мм). Их особенность — сплошной медный экран и однопроволочная центральная жила. Для монтажа коннектора используется только пайка.

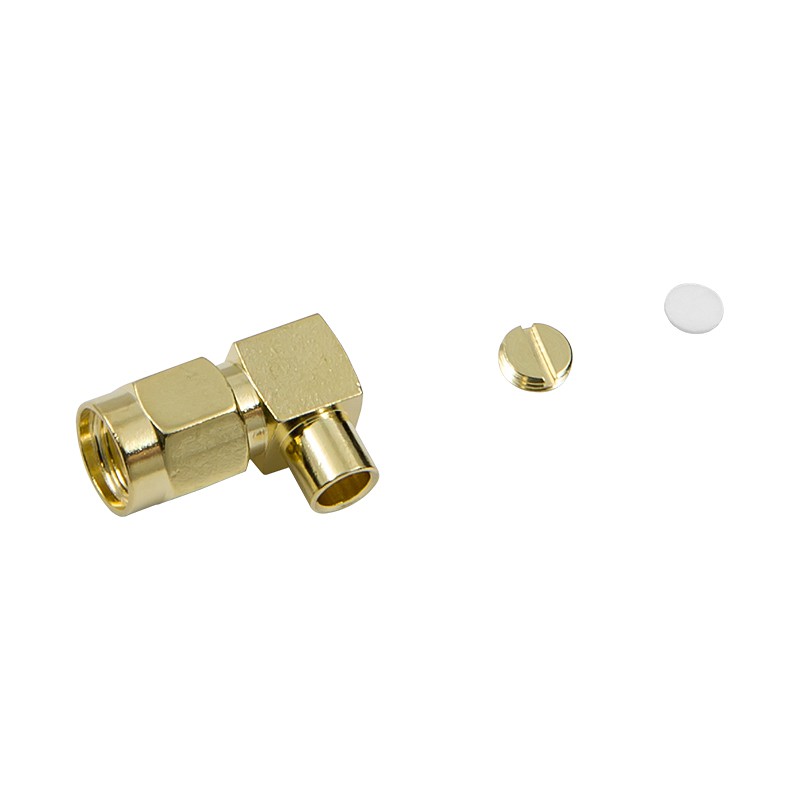

1. Центральная жила кабеля припаивается к контакту разъема через специальное технологическое «окошко» на задней части корпуса. Для доступа к нему необходимо отвинтить металлическую заглушку;
2. Экран (медная трубка кабеля) припаивается к хвостовику корпуса;
3. Для дополнительной защиты и фиксации рекомендуется использовать термоусадочную трубку.
