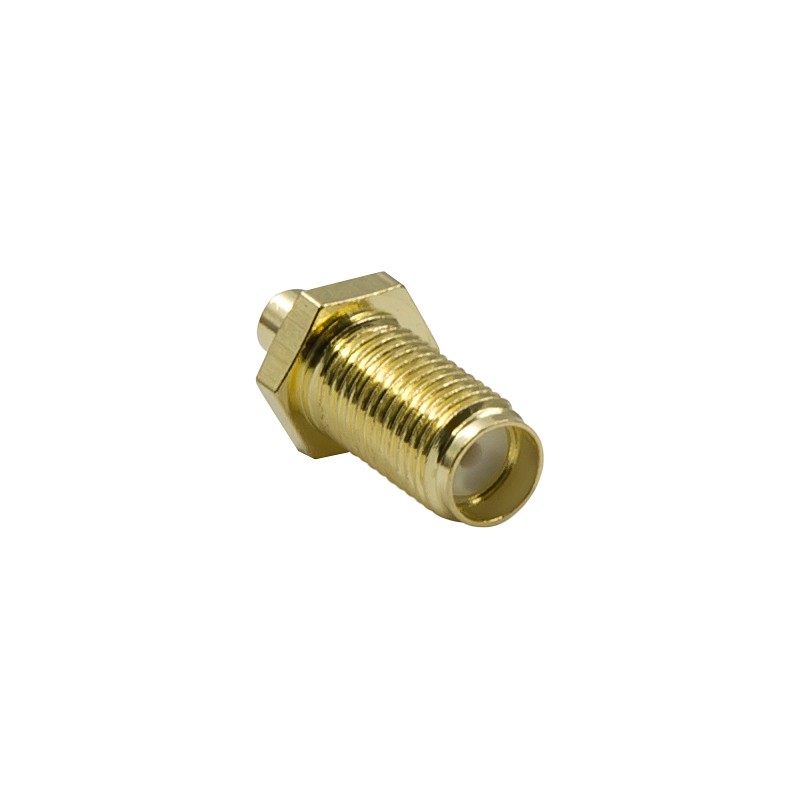

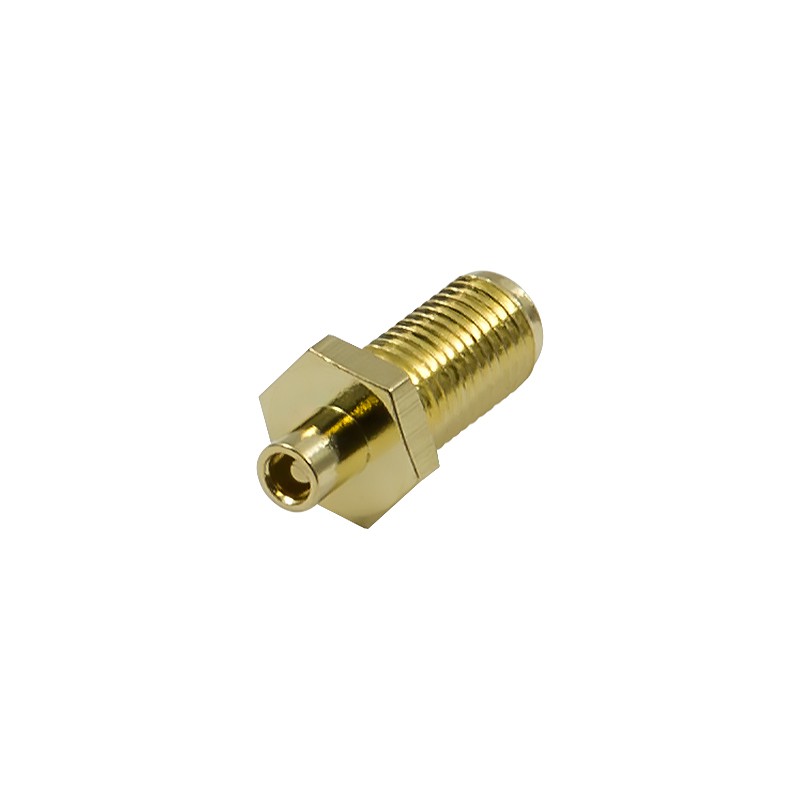

Разъём S-A235-085 (RP-SMA-female, напаиваемый, на кабель RG-405)

Коннектор S-A235-085 — высокочастотная розетка RP-SMA-female для установки на тонкие коаксиальные кабели серии RG-405 методом пайки. Разъем используется для изготовления удлинителей, соединения радиочастотного оборудования и создания переходных кабельных сборок с разъемом обратной полярности.

Маркировка S-A235-085 содержит основные характеристики:

• S — семейство SMA (субминиатюрная версия А);
• A — реверсивная версия (с обратной полярностью);
• 2 — female-тип (розетка);
• 3 — прямое исполнение с гайкой для монтажа на корпусе;
• 5 — монтаж пайкой;
• 085 — серия коаксиалов диаметром 0,085ʺ (RG-405).

Совместимость с полужесткими кабелями

Коннектор подходит ко всем разновидностям кабеля RG-405 с диаметром экрана 2,20 мм. В каталоге мы предлагаем три версии провода этой серии:

• CF-086-50-FEP — полужесткий вариант с жилой из посеребренной меди и внешней FEP-оболочкой синего цвета;
• CF-086-50 — упрощенная полужесткая версия без внешней оболочки;
• SR-086-50 — жесткий вариант с экраном из сплошной медной трубки.

Кабель RG-405 отличается компактными размерами — всего 2,69 мм в диаметре с оболочкой. Провод удобен для коротких соединений длиной до 1–2 м, изготовления пигтейлов и внутриблочного монтажа. Для протяженных трасс RG-405 не рекомендуется из-за повышенного затухания: уже на частоте 1 ГГц потери составляют около 67 дБ на 100 метров.

Конструкция разъема обратной полярности

В стандартной розетке SMA-female центральный контакт — гнездо для приема штыря от вилки. В версии RP-SMA-female конструкция инвертирована: корпус имеет наружную резьбу (как у обычной розетки), но в центре расположен штырь вместо гнезда.

Штекеры обратной полярности создавались для WiFi-оборудования, чтобы предотвратить подключение нестандартных антенн, усилителей и других комплектующих. Реверсивные коннекторы сохранили технические преимущества обычных разъемов: импеданс 50 Ом, диапазон до 18 ГГц, компактность и надежность.

Этот тип коннектора обычно используется для решения следующих задач:

• Изготовление удлинителей для соединения с другими сборками, имеющими коннектор RP-SMA-male на конце;
• Подключение к устройствам, где производитель установил разъем RP-SMA-male на корпусе;
• Создание переходных сборок между оборудованием с различными типами разъемов.

Технология монтажа напаиваемого разъема

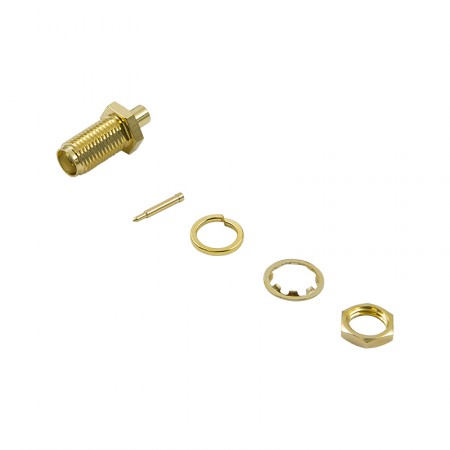

Установка штекера на RG-405 выполняется методом пайки. Процесс включает подготовку конца кабеля, напайку центрального пина на проводник и фиксацию корпуса припоем к экрану. В комплект входит гайка для приборного монтажа, что позволяет закрепить штекер на корпусе оборудования через просверленное отверстие. Таким образом, для установки коннектора не требуется сложное обжимное оборудование.
