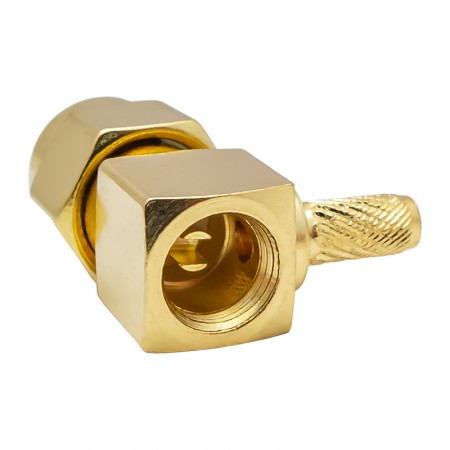

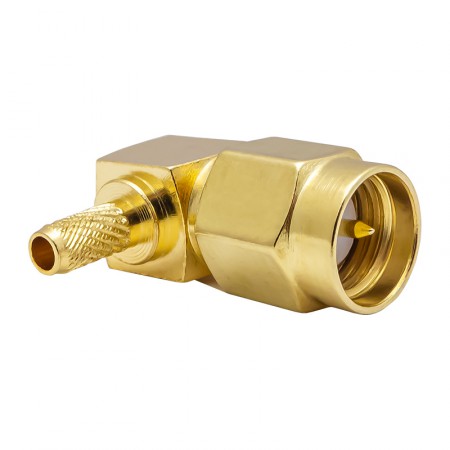

Разъём S-121L (SMA-male, обжимной, на кабель RG-174, RG-316)

Разъем SMA-male («папа») обжимного типа для изготовления пигтейлов на базе тонких коаксиальных кабелей RG-174 и RG-316. Конструктивное исполнение коннектора — угловое.

Разъем для изготовления антенных адаптеров (пигтейлов)

Серия SMA широко используется для подключения внешних антенн к LTE-роутерам, модемам и различным стационарным GSM-устройствам. Еще одна область применения — приборы измерения и диагностики, такие как анализаторы спектра или трекинг-генераторы.

Достаточно часто возникает практическая необходимость выполнить короткое соединение, в котором невозможно использовать толстые коаксиальные кабели. В этом случае применяются пигтейлы — короткие адаптеры на базе RG-174 и RG-316. Внешний диаметр этих кабелей — всего 2,5 мм, поэтому их можно задействовать не только для соединения двух отдельных устройств, но также для коммутации модулей внутри одного корпуса. Такие короткие переходники из гибкого провода называются пигтелйами.

Угловой конструктив вилки удобен, когда обычный прямой коннектор невозможно подключить к устройству без опасного залома провода. Чтобы не рисковать, используйте разъем с размещением штекера под прямым углом!

Установка обжимным методом

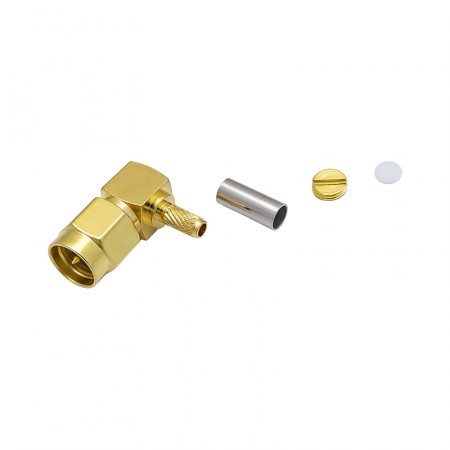

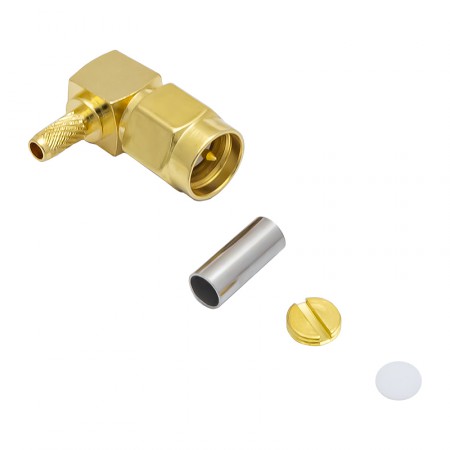

Монтаж коннектора S-121L происходит через обжим металлической гильзы, которая фиксирует вилку на проводе. Для обжима рекомендуется использовать специальные клещи (кримперный инструмент). Центральная жила кабеля припаивается к пину (игле): для пайки на обратной стороне штекера предусмотрено специальное окошко.

Использование обжимного метода гарантирует, что разъем будет плотно закреплен, не «слетит» с провода и выдержит множество циклов переподключения.

Чтобы заказать разъем S-121L, добавьте товар в корзину, укажите необходимое количество товара и завершите оформление заявки. Получить консультацию по нашему ассортименту вы можете по телефону 8-800-3333-965!
