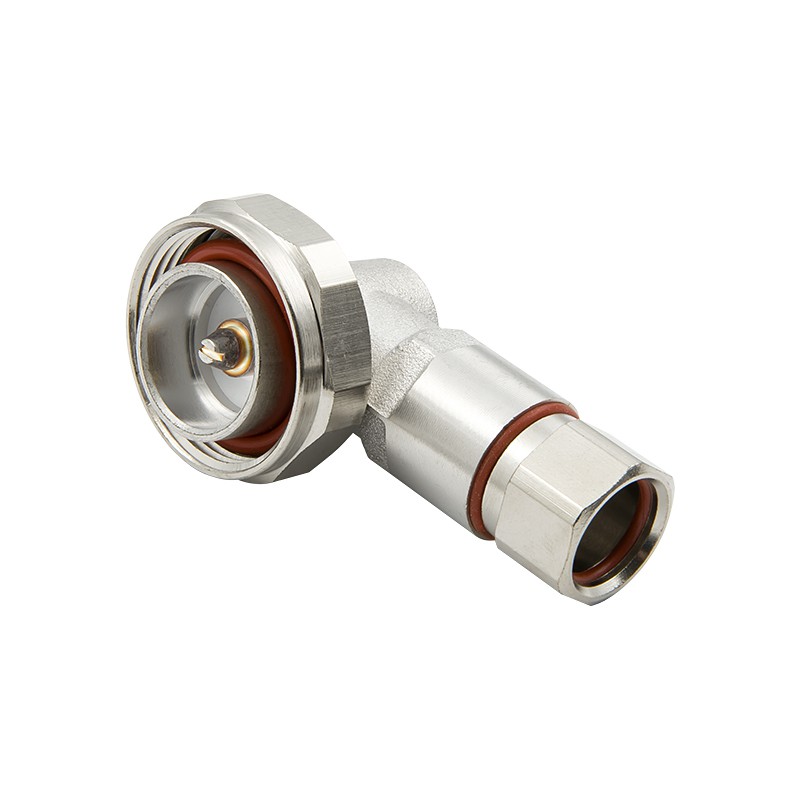

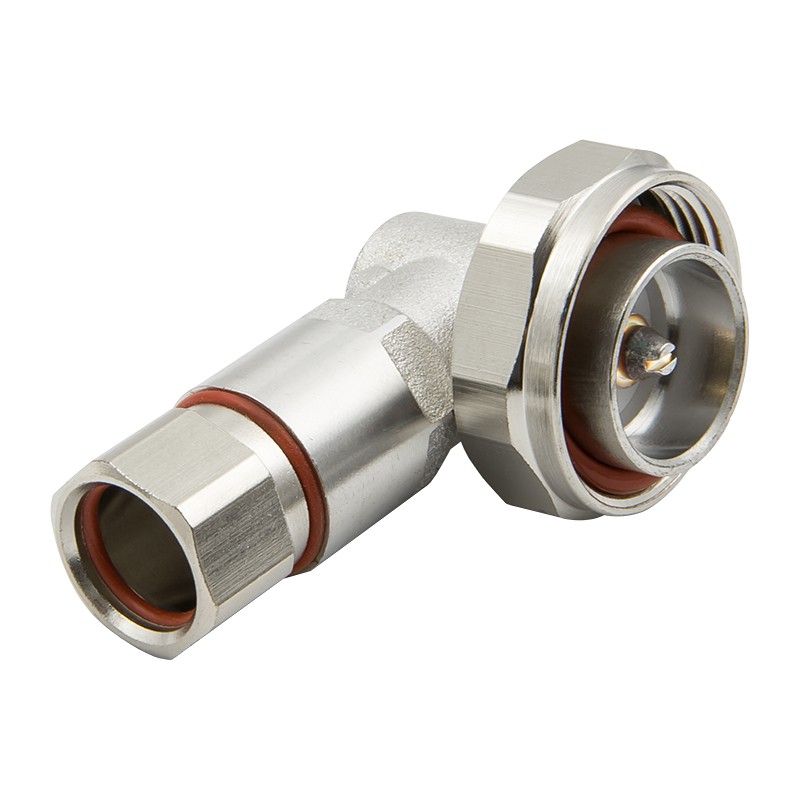

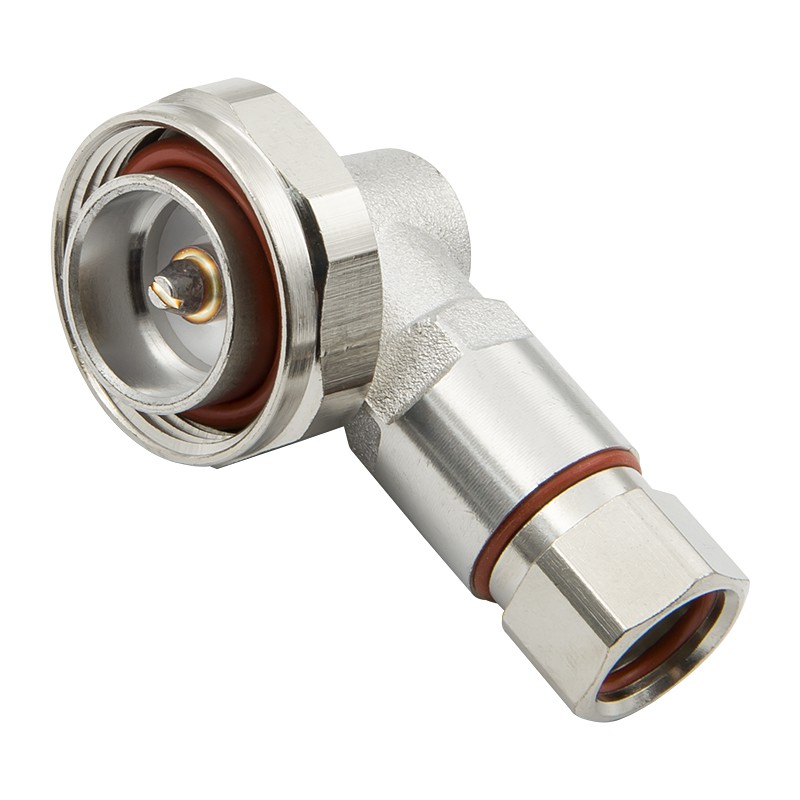

Разъём коаксиальный DIN-male, угловой, для кабеля 1/2 SF

Цена: 450 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 4115

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Разъем-вилка 7/16 DIN с угловым конструктивом для установки на коаксиальные фидеры семейства 1/2″ Super Flexible. Коннектор монтируется на кабель прижимным методом без использования кримперного инструмента. Этот вид разъемов используется в промышленных системах связи для коммутации радиомодулей с антеннами и другими элементами ВЧ-системы.

Где применяются угловые коннекторы 7/16 DIN?

Разъемы серии 7/16 DIN — это разновидность соединителей 50 Ом, которые были разработаны специально для промышленных применений. Эти коннекторы имеют пониженные показатели интермодуляции и широко используются для подключений на базовых станциях мобильных операторов.

Название разъемов связано с размерами основных элементов. Внутренний контакт (штырь и гнездо) имеют диаметр 7 мм, а внешний контакт (окружность без резьбы) — 16 мм. Вилка с розеткой соединяются при помощи резьбы, что обеспечивает надежный контакт даже при существенных вибрациях — например, во время порывов ветра на опорах сотовой связи.

Использование прямых разъемов не всегда возможно даже в промышленных условиях: подключаемое оборудование может находиться в труднодоступном месте. Этот разъем имеет конструктив 90°, что позволяет легко подключиться к оборудованию, которое установлено под прямым углом к кабельной линии. Для обычных подключений доступна версия коннектора в прямом исполнении.

Фидерные кабели для передачи сигнала с низкими потерями

Разъем подходит к фидерной серии кабелей 1/2″ SF. Этот тип коаксиального фидера имеет диаметр около 13,5 мм. Версия SF (Super Flexible) указывает на повышенную гибкость кабеля, которая достигается его уменьшенным диаметром (в сравнении с обычной версией без индекса SF). Несмотря на это, прокладка такого кабеля внутри зданий может быть затруднена, особенно на последнем участке (перед оборудованием), что делает особенно важным выбор разъемов правильной конфигурации.

Чаще всего кабели 1/2″ SF используются в промышленных системах связи, таких как сотовые сети и WISP-решения провайдеров. Также возможно их использование в системах усиления мобильной связи с репитерами: такой подход применяется для снижения потерь, поскольку фидеры имеют лучшее экранирование и более низкий коэффициент затухания.

Надежный разъем для быстрой установки

Коннекторам 7/16 DIN присущи высокие характеристики, включая низкий КСВн (коэффициент стоячей волны) и малые показатели интермодуляции.

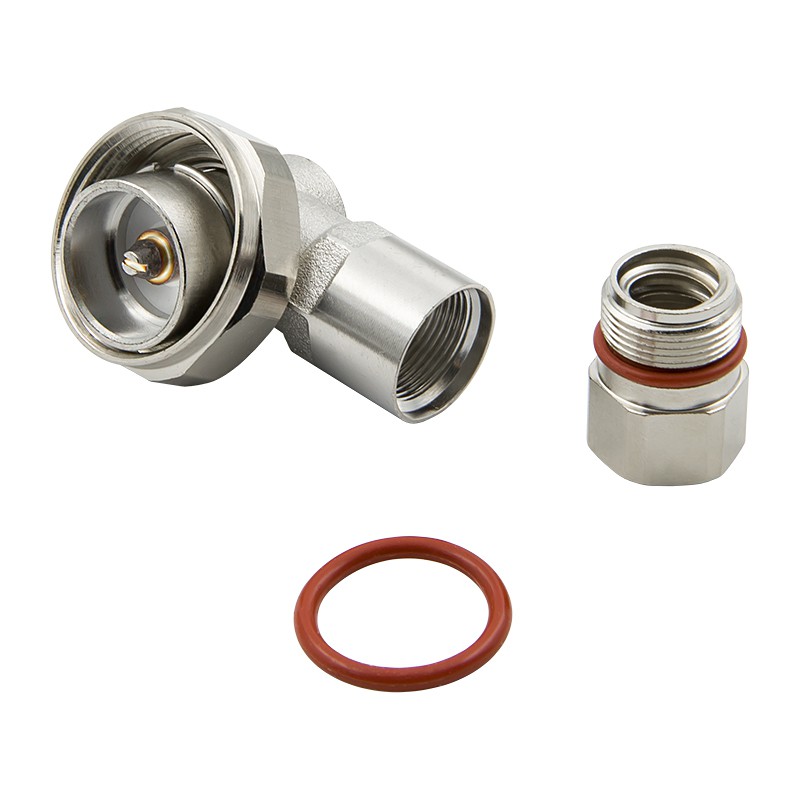

  • Прижимная конструкция. Разъем легко монтируется на разделанный конец фидера и не требует специнструментов для фиксации. Для установки понадобятся лишь бытовые инструмент, такие как канцелярский нож, кусачки и гаечные ключи для затягивания прижимной гайки;
  • Работа в диапазоне частот до 3 ГГц. Лучшие показатели достигаются при передаче сигнала частотой 0–3000 МГц. Серия 7/16 DIN адаптирована для работы с мобильными сетями (GSM, UMTS, LTE), WiFi-подключениями (2,4 ГГц) и другими стандартами радиовещания;
  • Установка на любые кабели 1/2″ SF. Разъем подходит к фидерам серии SuperFlex любых брендов, включая Hengxin, RFS и отечественные бренды Телеконта и Baltic Signal;
  • Высокая влаго- и пылезащищенность (IP68). Благодаря уплотнительным кольцам, коннектор можно применяться на улице. Диапазон рабочих температур — от -45°С до +85°С.

Чтобы купить вилку 7/16 DIN на фидер 1/2″ SF, нажмите «В корзину» и завершите покупку на сайте. Если ваша система связи нуждается в ревизии или разработке с нуля, позвоните по телефону 8-800-3333-965! Наши менеджеры и инженеры всегда предложат экспертное мнение и подготовят индивидуальный проект под ваши задачи.

Характеристики
Разъем 7/16 DIN-male
Диаметр кабеля 1/2" SF
Волновое сопротивление 50 Ом
Частотный диапазон 0–3 ГГц
Сопротивление изоляции ≥ 10000 МОм
Сопротивление внутреннего контакта ≤ 0,4 мОм
Сопротивление внешнего контакта ≤ 0,2 мОм
Испытательное напряжение 2500В / 50 Гц
Рабочее напряжение 1600В / 50 Гц
Уровень интермодуляционных искажений третьего порядка ≤ -155 дБн @ 2 x 20 Вт
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,1
Монтаж на гофру прижимной
Монтаж центрального контакта цанга
Конструктивное исполнение угловое
Материал корпуса латунь
Защита корпуса IP68
Диапазон рабочих температур от -45°С до +85°С
Размер 62 x 32 x 32 мм
Вес 101 г



Доставка и гарантия
Доставка по Москве 750 руб., 2–3 дня
Доставка по СПб 750 руб., 1–2 дня
Доставка по России 750 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
