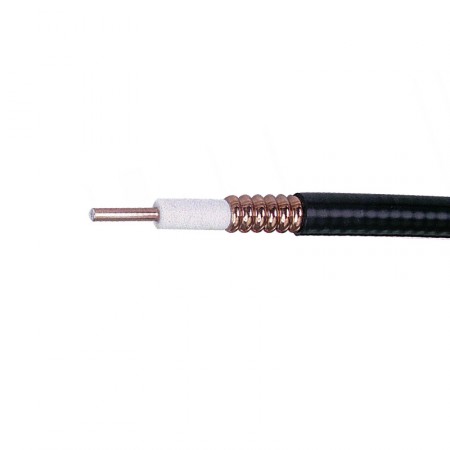

Кабель Hengxin (коаксиальный фидер 1/2 SF) (HRCAYZ-50-9)

Цена: 270 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 1977

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Гибкий коаксиальный фидер формата 1/2″ SF для передачи радиосигнала в кабельных линиях средней протяженности. Марка HRCAYZ-50-9 от Hengxin имеет наружный диаметр 13,3 мм и может использоваться в системах усиления сотовой связи или в других радиосистемах, где необходима передача сигнала с низкими потерями. Благодаря LSZH-оболочке, кабель не подвержен горению и при соприкосновении с огнем выделяет минимальное количество дыма.

Особенности коаксиального фидера Hengxin 1/2″ SF

По сравнению с обычными коаксиальными кабелями, фидеры имеют более качественное экранирование (сплошная медь) и, как правило, больший диаметр. Серия 1/2″ SF относится к разновидности Super Flexible: этот фидер удобно прокладывать как на улице, так и внутри помещений.

Благодаря общепринятому сопротивлению 50 Ом и частоте отсечки 12,5 ГГц, марка HRCAYZ-50-9 может применяться в различных комплексах радиооборудования, включая системы усиления сотовой связи (GSM/3G/4G), WiFi и другие. Обычно фидер применяется для соединения приемопередатчиков с антеннами или активных устройств друг с другом.

Структурно кабель состоит из следующих элементов:

  • Омедненная алюминиевая жила (CCA) — Ø3,6 мм;
  • Физически вспененный полиэтилен (диэлектрик) — Ø9,1 мм;
  • Винтовая медная трубка (экран) — Ø12,0 мм;
  • Безгалогенная наружная оболочка — Ø13,6 мм.

Благодаря использованию негорючей оболочки, провод не воспламеняется и в случае пожара не производит токсичные вещества. Таким образом, марка HRCAYZ-50-9 подходит для прокладки в общественных помещениях, где требуется соблюдение норм пожарной безопасности.

Низкие потери и универсальность

Hengxin HRCAYZ-50-9 имеет высокую производительность, которая сопоставима только с самыми качественными коаксиальными проводами. Например, на частоте 900 МГц (основная GSM-частота) затухание находится на отметке 10,25 дБ на 100 метров, а на частоте 2500 МГц (LTE-частота) — 17,96 МГц. Такие низкие параметры затухания позволяют использовать этот кабель для прокладки трасс длиною 15–20 метров и более.

Для кабелей 1/2″ SF выпускаются специальные разъемы прижимного типа. Чаще всего применяются промышленные разъемы серий 7/16 DIN и 4.3-10, а также более распространенные и популярные коннекторы N-типа.

Температурный диапазон кабеля находится в пределах от -55°С до +85°С, а температура монтажа — от -40°С до +60°С. Кабель имеет хорошую гибкость и обладает радиусом однократного изгиба 15 мм. Этот фидер обычно удается проложить с использованием уже существующей в здании инфраструктуры. На улице провод не нуждается в дополнительной герметизации: оболочка переносит перепады температуры и попадание прямых солнечных лучей.

Чтобы купить фидер HRCAYZ-50-9, просто укажите нужное количество товара (в метрах) и оформите заказ на нашем сайте. Вопросы, связанные с оборудованием и комплектующими для усиления сотовой связи, вы всегда можете задать нашим менеджерам по телефону 8 (800) 3333-965!

Цена указана за 1 метр погонный. В наличии остатки: несколько бухт по 200-300 м.

Кабель Hengxin HRCAYZ-50-9 — паспорт [PDF, ~303Kb]

Характеристики
Тип кабеля коаксиальный фидер 1/2″ SF
Центральный проводник (материал) алюминий, покрытый медью
Центральный проводник (диаметр) 3,6 мм
Диэлектрик (материал) физически вспененный полиэтилен
Диэлектрик (диаметр) 9,1 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 12,0 мм
Внешняя оболочка (материал) безгалогенная, огнеустойчивая, с низким выделением дыма при горении
Внешняя оболочка (диаметр) 13,3 мм
Цвет черный
Частота отсечки 12,5 ГГц
Волновое сопротивление 50 ±1 Ом
Погонная емкость 80 пФ/м
Скорость распространения сигнала 82%
Сопротивление изоляции 10000 МОм/км
Напряжение пробоя оболочки 5000В
Пиковое напряжение (ВЧ) 1,13 кВ
Допустимая мощность 12 кВт
Эффективность экранирования при частоте > 10 МГц > 120 дБ
КСВн (коэффициент стоячей волны по напряжению) 0,8–1,0 ГГц: 1,10
1,7–2,2 ГГц: 1,13
2,2–2,7 ГГц: 1,15
3,3–3,6 ГГц: 1,20
4,8–5,0 ГГц: 1,20
Затухание (на 100 м, при 20°C) 100 МГц: 3,13 дБ
150 МГц: 3,93 дБ
200 МГц: 4,51 дБ
280 МГц: 5,49 дБ
450 МГц: 6,99 дБ
800 МГц: 9,57 дБ
900 МГц: 10,25 дБ
1000 МГц: 10,83 дБ
1500 МГц: 13,40 дБ
1800 МГц: 15,10 дБ
2000 МГц: 15,92 дБ
2200 МГц: 16,84 дБ
2400 МГц: 17,57 дБ
2500 МГц: 17,96 дБ
3000 МГц: 20,29 дБ
3300 МГц: 21,11 дБ
3600 МГц: 22,19 дБ
4000 МГц: 23,60 дБ
4500 МГц: 25,29 дБ
4800 МГц: 26,27 дБ
5000 МГц: 26,91 дБ
Минимальный радиус изгиба (однократный) 15 мм
Минимальный радиус изгиба (многократный) 30 мм
Минимальное число изгибов 15 циклов
Усилие на разрыв 650 Н
Стойкость к сдавливанию 19 Н/мм
Температура монтажа от -40°С до +60°С
Температура эксплуатации от -55°С до +85°С
Температура хранения от -55°С до +85°С
