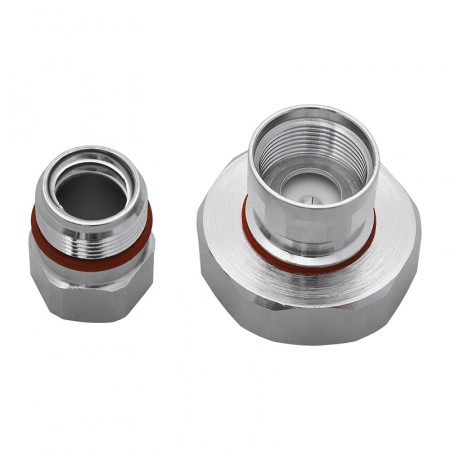

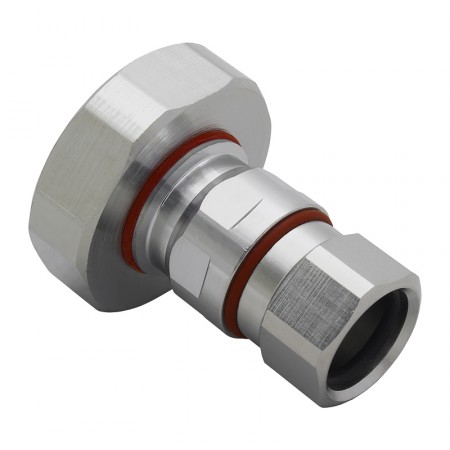

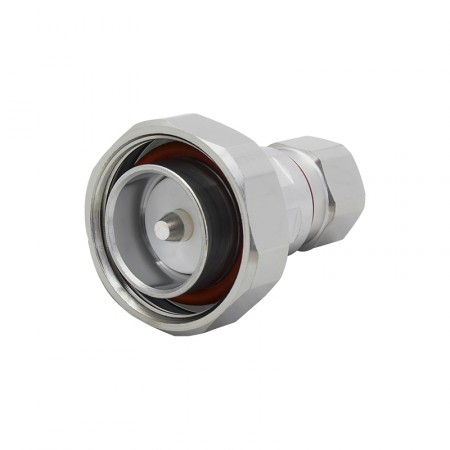

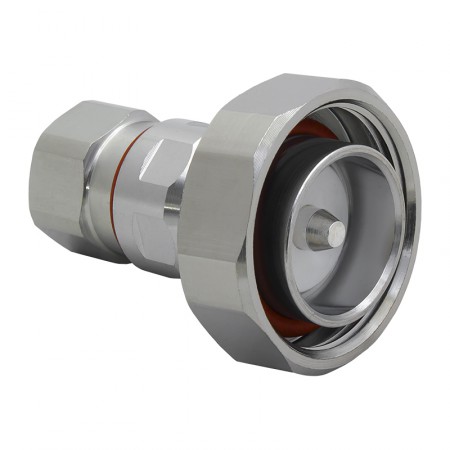

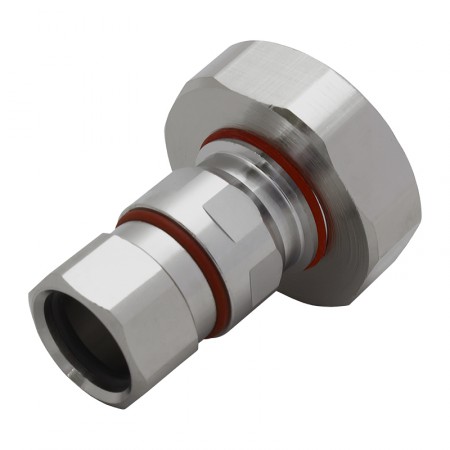

Разъём D716M-1/2SF (DIN-male, прижимной, на кабель 1/2 SF)

Цена: 600 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Под заказ

Артикул: 1587

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Коаксиальный разъем (вилка) серии 7/16 DIN для фидерных кабелей диаметром 1/2" SF. Имеет волновое сопротивление 50 Ом, низкий уровень интермодуляционных искажений и качественную защиту от внешних воздействий. Коннекторы 7/16 используются с профессиональным оборудованием для передачи ВЧ-сигнала высокой мощности.

Данный разъем является прижимным и не требует специальных инструментов для монтажа кабеля. Конструкция коннектора обеспечивает предельную надежность соединения, защиту от вибраций и водо- и пыленепроницаемость по стандарту IP68.

Серийное обозначение 7/16 расшифровывается как диаметр внутреннего контакта 7 мм и диаметр внешнего контакта 16 мм. Основная сфера применения соединителя 7/16 — подключение базовых станций сотовой связи и промышленных антенных систем. Разъем обеспечивает минимальные потери сигнала на частоте до 3 ГГц.

Уровень интермодуляционных искажений третьего порядка при двух несущих по 20 Вт каждая и частоте до 1880 МГц составляет -158 дБн. Низкий уровень интермодуляционных искажений особенно важен, когда несколько радиопередатчиков задействуют одну антенну или антенна базовой станции устанавливается в непосредственной близости от множества других передающих антенн.

Разъем D716M-1/2SF рассчитан на кабель 1/2 дюйма серии SuperFlex (14 мм).

Характеристики
Разъем 7/16 DIN-male (соответствие стандарту IEC 60169-4)
Диаметр кабеля 1/2" SF
Волновое сопротивление 50 Ом ±2%
Сопротивление изоляции ≥ 10000 МОм
Сопротивление внутреннего контакта ≤ 0,4 мОм
Сопротивление внешнего контакта ≤ 0,2 мОм
Испытательное напряжение (на уровне моря) 2500В / 50 Гц
Рабочее напряжение (на уровне моря) 1600В / 50 Гц
Уровень интермодуляционных искажений третьего порядка (несущие 2 x 20 Вт, частота ≤ 1880 МГц) -158 дБн
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,1
Частотный диапазон 0–3 ГГц
Монтаж на гофру прижимной
Монтаж центрального контакта цанга
Конструктивное исполнение прямое
Диэлектрик фторопласт
Материал корпуса латунь
Центральный проводник серебряная бронза
Защита корпуса IP68
Диапазон рабочих температур от -40°С до +85°С
Размер 44 x Ø32 мм
Вес 57 г
