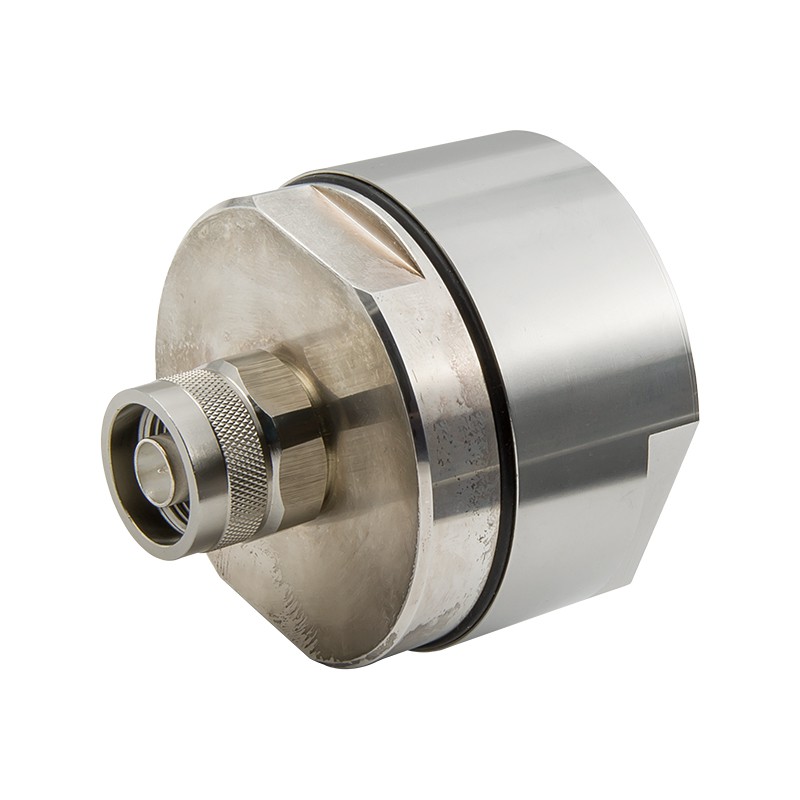

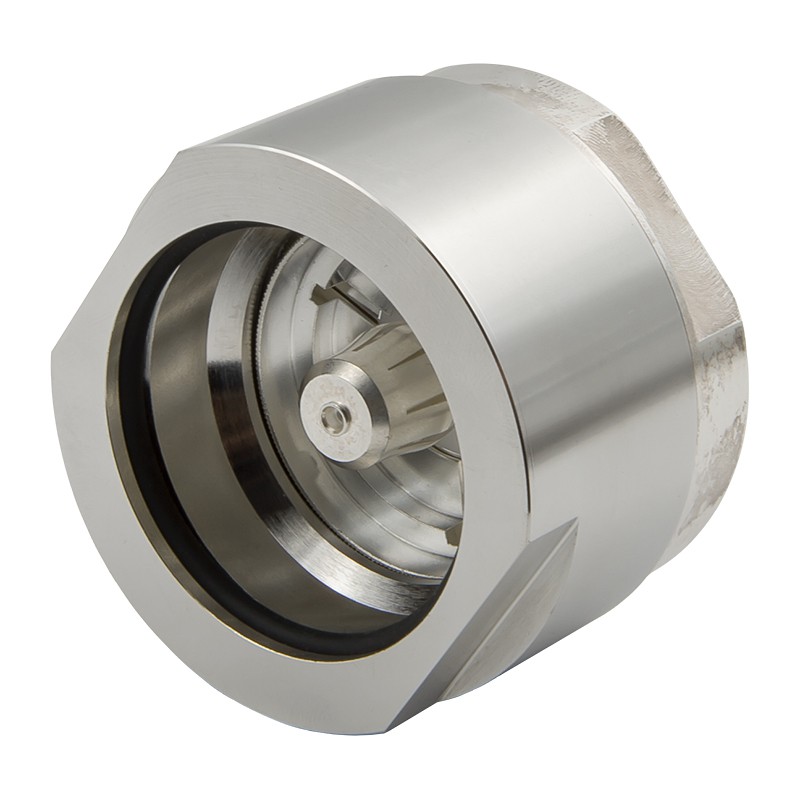

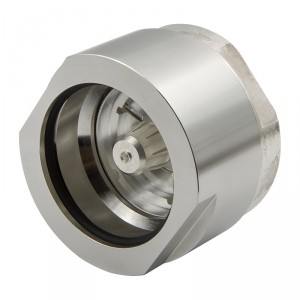

Разъём TRB-1250-NM (N-male, прижимной, на кабель TRC-1250)

Коннектор N-male («папа») для установки на излучающий фидерный кабель TRC-1250 от Times Microwave Systems. Вилка имеет прижимной конструктив и монтируется без специнструментов (потребуются только инструменты для разделки фидера и затяжки гайки). Этот коннектор используется в индустриальных системах связи, где важно обеспечить низкие потери и равномерное распределение ВЧ-сигнала на больших дистанциях.

Где применяется кабель класса TRC-1250 и коннекторы N-типа?

Радиокабель nu-Trac TRC-1250 выпускается компанией Times Microwave Systems (подразделение Amphenol). Кабель имеет триаксиальную конструкцию и является излучающим — то есть сам служит антенной и распространяет передаваемый сигнал вокруг кабельной линии. Аналогично он работает на прием, что позволяет использовать его для полноценной дуплексной связи (например, для организации сотового покрытия).

Излучающие кабели применяются на объектах, где установка отдельных раздающих антенн малоэффективна: в метрополитене, тоннелях, на морских судах и крупных зданиях с металлическим каркасом. В силу большого диаметр (43 мм!) этот вид радиочастотного кабеля применяется почти исключительно в индустриальных системах связи.

Коннектор TRB-1250-NM выпускается специально для марки кабеля TRC-1250. Классический разъем N-male позволяет подключить излучающую линию к оборудованию мобильных операторов, репитерам, магистральным усилителям сотовой связи и прочим источникам ВЧ-сигнала. Коннектор имеет классическое сопротивление 50 Ом и совместим с типовыми N-розетками.

Традиционный разъем для промышленного излучающего кабеля

Разъемы для кабелей nu-Trac просты в установке. Для их монтажа не понадобятся профессиональные инструменты, кроме тех, что обычно используются для подготовки и монтажа ВЧ-фидеров (инструмент для обрезки, канцелярский нож, кусачки, гаечный ключ для затяжной гайки).

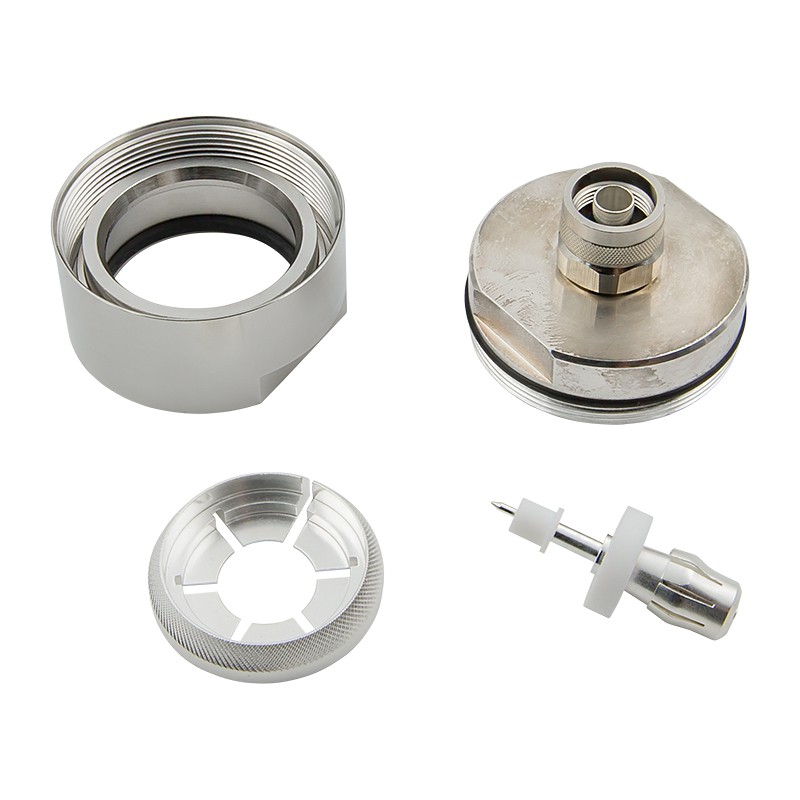

Установка осуществляется прижимным методом. Поскольку излучающие кабели не имеют сплошного экрана, в конструкции TRC-1250 предусмотрены специальные дренажные провода, за счет которых обеспечивается контакт с корпусом коннектора.

• Разъем имеет артикул производителя 3190-2310;
• Стандартная вилка N-type (50 Ом) совместима с активными и пассивными комплектующими, выпускаемыми для систем мобильной связи;
• Поддерживается передача сигналов на частотах до 3000 МГц (совместимость со стандартами GSM, UMTS, LTE, некоторыми бэндами 5G и WiFi 2,4 ГГц);
• Подходит для внутреннего или внешнего применения;
• Корпус имеет высокую прочность для использования в промышленных условиях;
• Вес изделия — внушительные 452 г.

Чтобы купить разъем TRB-1250-NM, нажмите «В корзину» и оформите заказ. Запуск промышленной системы усиления обычно требует детальной проработки проекта связи. Чтобы заказать персональный проект, позвоните по телефону 8-800-3333-965 или оформите обратный звонок!

Разъем TRB-1250-NM — инструкция по установке [PDF, ~170Kb]
