Кабель РК50-9-331-Снг (C)-HF (коаксиальный фидер 1/2 SF)

Цена: 230 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3029

В корзину
В сравнение

РК50-9-331-Снг (C)-HF — это фидерный кабель повышенный гибкости от российского производителя Телеконта. Этот фидер относится к классу 1/2″ SF (SuperFlex) и по своим эксплуатационным свойствам близок к обычным коаксиальным кабелям.

Марка кабеля РК50-9-331-Снг (C)-HF подходит для предприятий, к которым предъявляются требования по использованию отечественной продукции в рамках политики импортозамещения.

Чем хорош гибкий коаксиальный фидер?

Фидерные кабели применяются в качестве среды передачи ВЧ-сигнала с пониженными потерями. Их использование целесообразно, когда требуется передать сигнал на большие расстояния или когда исходный сигнал имеет низкую мощность.

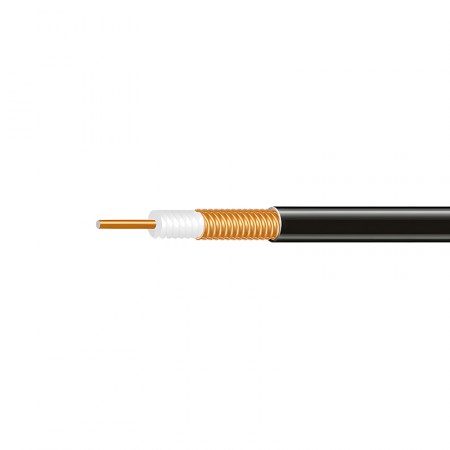

Российский кабель РК50-9-331-С имеет традиционную структуру 1/2″ SF и состоит из следующих элементов:

  • Центральный проводник из омедненного алюминия Ø3,55 мм;
  • Слой диэлектрического материала (изоляция) из физически вспененного полиэтилена;
  • Внешний проводник — гофрированная медная трубка (Ø12 мм);
  • Внешняя оболочка из черного полиэтилена (PE), общий диаметр — 13,3 мм.

Благодаря унифицированной структуре, РК50-9-331-С совместим с широким ассортиментом разъемов формата 1/2″ SF от разных производителей.

Низкие показателя затухания

Сплошная медная трубка, которая используется в качестве внешнего проводника, обеспечивает превосходные показатели экранирования. Фидер может применяться в базовых станциях или в составе требовательных систем усиления и ретрансляции сигнала.

Коэффициент затухания на GSM-частоте 900 МГц составляет 11,41 дБ на 100 метров, на частоте 1800 МГц — 17,02 дБ. При работе в высоких частотных диапазонах 2,4–3 ГГц потери не превышают 20–23 дБ. Также кабель отличается низкими значениями КСВн и интермодуляционных помех.

По удобству монтажа РК50-9-331-С схож с коаксиальными кабелями аналогичного диаметра. Допускается эксплуатация как внутри помещений, так и на улице при соблюдении температурного режима от -55°C до +85°C. Возможна прокладка в обычных пластиковых каналах без использования специальных крепежей.

Правильный выбор коммутационных комплектующих — важный этап проектирования системы усиления сотовой связи. Если вы не уверены, какой кабель выбрать для вашего проекта, позвоните нам по телефону 8-800-3333-965! Наши инженеры проанализируют ситуацию и предложат оптимальное решение!

Цена указана за 1 метр погонный.

Характеристики
Тип кабеля коаксиальный фидер 1/2″ SF
Центральный проводник (материал) алюминиевая проволока, плакированная медью
Центральный проводник (диаметр) 3,55 мм
Диэлектрик (материал) пористый полиэтилен физического вспенивания
Диэлектрик (диаметр) 9,2 мм
Внешний проводник (материал) медная сварная трубка со спиральной формой гофра
Внешний проводник (диаметр) 12 мм
Внешняя оболочка (материал) светостабилизированный полиэтилен (PE)
Внешняя оболочка (диаметр) 13,3 мм
Цвет черный
Частота отсечки 12,5 ГГц
Волновое сопротивление 50 Ом
Емкость 82 пФ/м
Относительное укорочение длины волны 81%
Сопротивление оболочки > 3000 МОм/км
Испытательное напряжение 2,5 кВ
Сопротивление наружного проводника ≤ 2,75 Ом/км
Сопротивление внутреннего проводника ≤ 4,3 Ом/км
Интермодуляция 3-го порядка -155 дБн
КСВн 800–1000 МГц: ≤ 1,12
1700–1900 МГц: ≤ 1,15
1900–2200 МГц: ≤ 1,15
2300–2700 МГц: ≤ 1,18
Минимальный радиус изгиба (одиночный) 17 мм
Минимальный радиус изгиба (многократный) 55 мм
Число изгибов 15
Температура хранения от -55°C до +85°C
Температура монтажа от -40°C до +60°C
Рабочая температура от -55°C до +85°C
Затухание (на 100 м, при 20°C) 150 МГц: 4,35 дБ
280 МГц: 6,06 дБ
450 МГц: 7,83 дБ
800 МГц: 10,74 дБ
900 МГц: 11,47 дБ
1500 МГц: 15,32 дБ
1800 МГц: 17,02 дБ
2400 МГц: 20,15 дБ
3000 МГц: 23,01 дБ
Вес 0,16 кг/м
