Коаксиальный фидер 1/2SF Baltic Signal BSF-50-9 LSZH FR

Цена: 270 р.
Скидка: По запросу
Категория: Кабель
Наличие: Под заказ

Артикул: 3358

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Фидерный кабель серии 1/2″ Super Flexible от российского бренда Baltic Signal. Марка BSF-50-9 используется для создания устойчивых линий связи при сохранении высокой гибкости провода и удобства монтажа. Внешний диаметр фидера составляет 13,75 мм, поэтому его можно прокладывать в помещениях и на улице с использованием привычной инфраструктуры слаботочных сетей.

Особенности фидерного кабеля Super Flexible

Серия 1/2″ SF разработана как промежуточный вариант между обычными коаксиальными кабелями и более серьезными промышленными решениями. Имея толщину, соизмеримую с маркой 10D-FB, фидер Super Flexible в то же время использует сплошной медный экран из гофрированной трубки.

Коаксиальный фидер 1/2SF Baltic Signal BSF-50-9 LSZH FR

Фидеры применяются в системах связи, нуждающихся в снижении потерь на линии передачи. Конструкция провода обеспечивает качественное экранирование, которое изолирует передаваемый сигнал от внешних источников помех, а также предотвращает утечку сигнала вовне.

Марка BSF-50-9 имеет волновое сопротивление 50 Ом и совместима со многими стандартами беспроводной связи, включая сотовые сети GSM, 3G, LTE и 5G. Также возможно использование кабеля в беспроводных сетях WiFi на частотах 2,4 и 5 ГГц. Максимальная рабочая частота — 10,6 ГГц.

Устройство фидера: структура и материалы

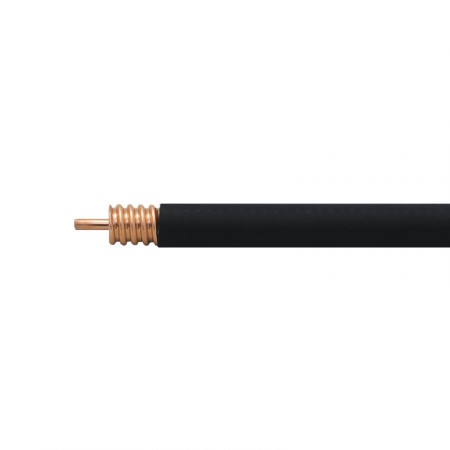

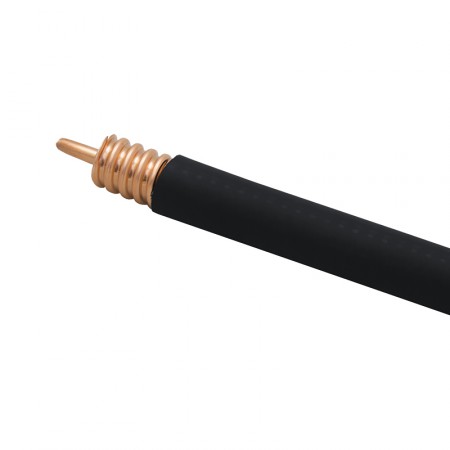

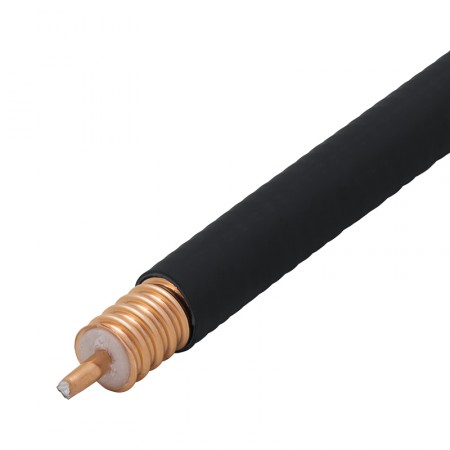

Кабель состоит из нескольких компонентов, которые полностью соответствуют общепринятому форм-фактору 1/2″ SF. Коаксиальная структура подразумевает использование центрального проводника, диэлектрика, экрана и внешней оболочки:

  • Центральный проводник: проволока из алюминия с медным покрытием (CCA) Ø3,56 мм. Использование медного покрытия позволяет задействовать скин-эффект, согласно которому ВЧ-сигнал передается в наружном слое проводника. Таким образом, удается сделать кабель доступным по цене без ухудшения показателей затухания;
  • Диэлектрический материал: слой вспененного полиэтилена Ø9,30 мм. Изоляция обеспечивает необходимое расстояние между центральным проводником и экраном, однообразное на всем протяжении кабеля. В результате достигается стабильность электрических характеристик и необходимое сопротивление 50 Ом;
  • Экран (внешний проводник): медная трубка со спиральным гофром Ø12,30 мм. Экран защищает линию передачи от внешних источников ЭМИ, что особенно важно при прокладке нескольких кабельных линий в одном лотке или канале;

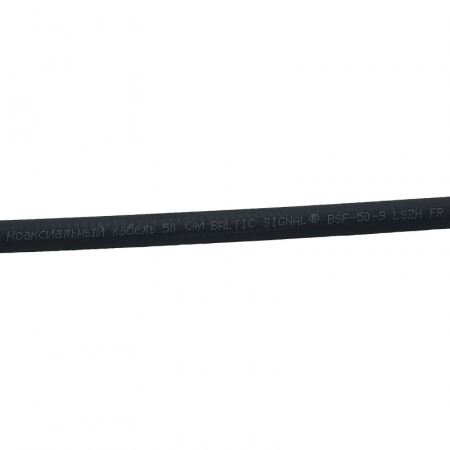

  • Наружная оболочка: негорючий безгалогенный материал (LSZH FR) Ø13,75 мм. Оболочка имеет черный цвет и не поддерживает горение, что позволяет использовать этот фидер в помещениях, где требуется соблюдение строгих норм пожарной безопасности.

Марка BSF-50-9 LSZH FR совместима со стандартными разъемами 1/2″ SF различных производителей. Чаще всего этот кабель используется с коннекторами серий N-type, DIN 7/16 и 4.3-10.

Коэффициент затухания и условия эксплуатации

Фидер имеет низкие показатели затухания, что позволяет задействовать его для прокладки трасс длиною 20–30 м и более в зависимости от мощности источника сигнала. Потери на стандартной GSM-частоте 900 МГц составляют 10,2 дБ на 100 метров, а на более высокой частоте 1800 МГц — около 14,9 дБ.

Кабель может использоваться при температуре от -55°C до +85°C на улице или в помещении. Типичные сценарии использования BSF-50-9 включают соединение радиомодулей базовых станций, подключение репитеров, точек доступа WiFi и других наружных или комнатных приборов ВЧ-связи.

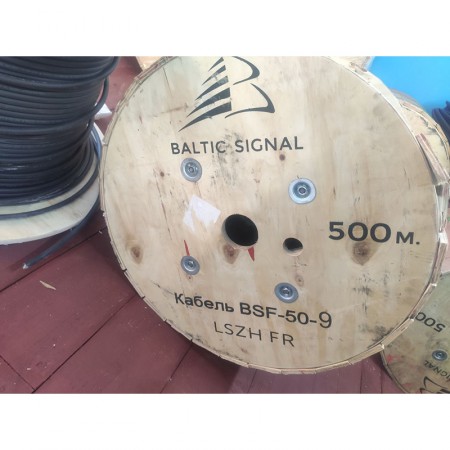

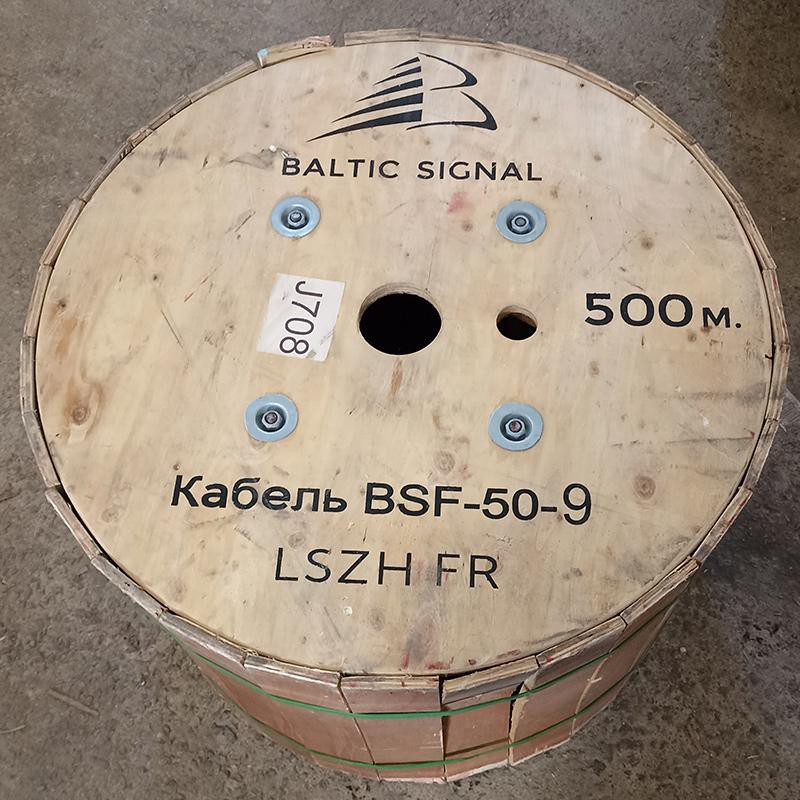

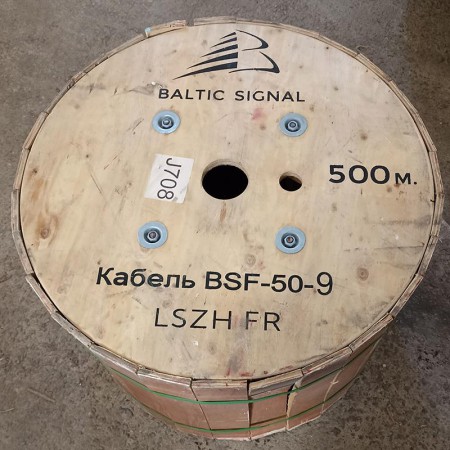

Стандартная поставка включает 500 метров на деревянной катушке, однако возможно приобретение отрезка нужной длины под заказ. Чтобы купить кабель BSF-50-9 LSZH FR от Baltic Signal, добавьте товар в корзину и пройдите оформление заказа онлайн. По вопросам и для получения консультации позвоните по телефону 8-800-3333-965 или закажите обратный звонок!

Цена указана за 1 метр погонный.

Кабель BSF-50-9 LSZH FR — спецификации [PDF, ~131Kb]

Характеристики
Марка кабеля BSF-50-9 LSZH FR
Центральный проводник (материал) омедненный алюминий
Центральный проводник (диаметр) 3,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 9,30 мм
Экран медная трубка со спиральной формой гофра
Диаметр экрана 12,30 мм
Внешняя оболочка (материал) LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
Внешняя оболочка (диаметр) 13,75 мм
Цвет черный
Волновое сопротивление 50 ±1 Ом
Погонная емкость 86 пФ/м
Скорость распространения 77%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 120 дБ
Сопротивление внутреннего проводника по постоянному току 2,97 Ом/км
Сопротивление внешнего проводника по постоянному току 6,50 Ом/км
Пиковая мощность 24 кВт
Напряжение пробоя оболочки 5000В
Затухание (на 100 м) 150 МГц: 3,96 дБ
300 МГц: 5,68 дБ
450 МГц: 7,04 дБ
800 МГц: 9,57 дБ
900 МГц: 10,20 дБ
1500 МГц: 13,50 дБ
1800 МГц: 14,90 дБ
2400 МГц: 17,50 дБ
3000 МГц: 19,90 дБ
Минимальный радиус изгиба (однократный) 15 мм
Минимальный радиус изгиба (многократный) 32 мм
Усилие на разрыв 650 Н
Рабочая температура от -55°C до +85°C
Температура монтажа от -50°C до +85°C
Температура хранения от -70°C до +85°C
Длина кабеля в бухте 500 м
Вес 16,1 кг / 100 м
