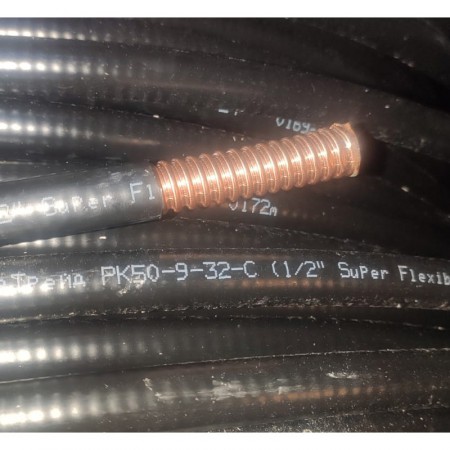

Кабель РК50-9-32-С (коаксиальный фидер 1/2 SF)

Цена: 255 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 4049

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Фидерный кабель гибкой серии 1/2″ Super Flexible для передачи сигнала в системах мобильной связи и беспроводных сетях. Марка РК50-9-32-С имеет общий диаметр 13,4 мм и обеспечивает низкие потери при сохранении необходимой гибкости и малого радиуса изгиба. Этот фидер совместим с типовыми разъемами 1/2″ SF и обычно применяется в промышленных и полупрофессиональных радиорешениях.

Особенности применения РК50-9-32-С в радиосистемах

Фидерный кабель отличается от более простых и дешевых «коаксиалов» своей структурой, которая обеспечивает высокий уровень экранирования и низкие потери в рабочем диапазоне частот. Частота отсечки кабеля — 10,2 ГГц, что позволяет применять его с разнообразным оборудованием, включая:

  • Приемопередающие модули базовых станций операторов;
  • Системы усиления GSM/3G/LTE на базе репитеров и линейных усилителей;
  • WiFi-системы с большой площадью покрытия;
  • Беспроводные мосты и WISP-решения;
  • Любые другие радиосистемы, в которых требуется обеспечить передачу сигнала по кабельной линии.

Низкие потери позволяют прокладывать РК50-9-32-С участками по несколько десятков метров, не опасаясь сильной деградации сигнала. При этом эластичность кабеля сохраняет его удобство при монтаже внутри помещений: на производствах, в офисах, частных домах или объектах коммерческой недвижимости.

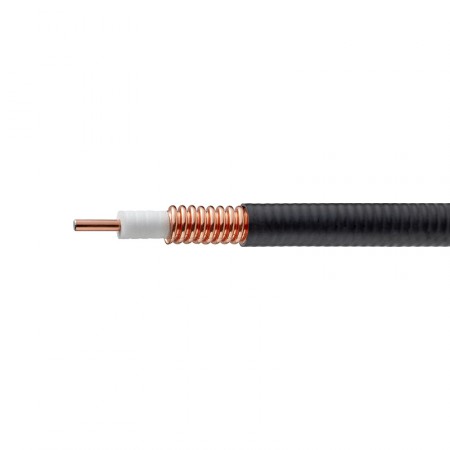

Структура с толстым проводником и сплошным экраном

Формат и структура провода соответствуют общепринятым стандартам. По качеству кабель не уступает образцам 1/2″ SF от других производителей. Качественные материалы гарантируют не только низкие потери, но также долговечность изделия и его совместимость с типовыми инструментами и комплектующими.

  • CCA-проводник диаметром 3,6 мм. Проводящая жила выполнена из омедненного алюминия. Поскольку сигнал высокой частоты передается преимущественно по наружному слою проводника (т. н. скин-эффект), коэффициент затухания CCA-провода практически не отличается от гораздо более дорогих цельномедных фидеров;
  • Foam PE-диэлектрик диаметром 9,7 мм. Слой вспененного полиэтилена «обволакивает» проводник, обеспечивая постоянное расстояние между ним и слоем экрана. Характеристики диэлектрика (диаметр, материал) подобраны таким образом, чтобы обеспечить стабильное волновое сопротивление 50 Ом в любой точке провода;
  • Сплошной экран диаметром 12,0 мм. Защита от внешних помех и наводок обеспечена внешним проводником (экраном) — медной гофрированной трубкой. Как и другие кабеля этого типа, РК50-9-32-С имеет спиралевидную форму гофры;
  • PE-оболочка диаметром 13,4 мм. Наружный защитный слой черного цвета выполнен из полиэтилена. Материал устойчив ко многим воздействиям окружающей среды, включая солнечный свет и влагу.

Материалы кабеля допускают монтаж при температуре от -25°C до +50°C и постоянную эксплуатацию при более широком диапазоне от -40°C до +70°C.

Потери мощности и совместимые разъемы

Кабель имеет низкие потери на частотах сотовой связи и WiFi. Например, при частоте 900 МГц (стандарт GSM/LTE Band 8) затухание составит всего 10,34 дБ на 100 м. На более высокой частоте 1800 МГц (GSM/LTE Band 3) затухание вырастет до 15,09 дБ, а на частоте 2500 МГц (LTE Band 7) — до 18,12 дБ.

В большинстве случаев кабель можно прокладывать на большие расстояния, не опасаясь существенного снижения производительности радиосистемы. Тем не менее, мы рекомендуем заранее рассчитывать необходимую мощность сигнала, исходя из мощности передатчика и планируемой длины кабельной трассы.

РК50-9-32-С совместим с многочисленными коннекторами, которые выпускаются как совместимые с 1/2″ SF. На провод можно установить разъемы N-male, 4.3-10-male, 7/16 DIN и другие. Установка разъемов на фидер происходит прижимным методом, поэтому для монтажа понадобятся лишь инструменты для разделки кабеля.

Чтобы купить фидерный кабель РК50-9-32-С, нажмите «В корзину». На странице заказа укажите необходимое количество провода в метрах. Стандартная поставка от производителя — катушки по 500 м, но наш магазин позволяет оформить заказ «на отрез». Задать вопрос о товаре и получить дополнительную информацию всегда можно по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Характеристики
Тип кабеля коаксиальный фидер 1/2″ SF
Центральный проводник (материал) алюминиевая проволока, плакированная медью
Центральный проводник (диаметр) 3,60 ±0,10 мм
Диэлектрик (материал) вспененный полиэтилен
Диэлектрик (диаметр) 9,70 ±0,30 мм
Внешний проводник (материал) медная сварная трубка со спиральной формой гофра
Внешний проводник (диаметр) 12,00 ±0,30 мм
Внешняя оболочка (материал) полиэтилен (PE)
Внешняя оболочка (толщина) 0,70 ±0,20 мм
Внешняя оболочка (диаметр) 13,40 ±0,20 мм
Цвет черный
Частота отсечки 10,2 ГГц
Волновое сопротивление 50 ±2 Ом
Емкость 78 пФ/м
Относительное укорочение длины волны 85%
Напряжение пробоя постоянного тока ≥ 2500В
Коэффициент экранирования > 120 дБ
Интермодуляция 3-го порядка ≤ -160 дБн
Номинальная пиковая мощность 16 кВт
КСВн 800–1000 МГц: ≤ 1,10
1700–2200 МГц: ≤ 1,13
2200–2700 МГц: ≤ 1,15
3300–3600 МГц: ≤ 1,20
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 30 мм
Температура монтажа от -25°C до +50°C
Температура эксплуатации от -40°C до +70°C
Затухание (на 100 м, при 20°C) 150 МГц: 4,03 дБ
450 МГц: 7,15 дБ
824 МГц: 9,86 дБ
900 МГц: 10,34 дБ
1800 МГц: 15,09 дБ
2000 МГц: 16,00 дБ
2500 МГц: 18,12 дБ
3000 МГц: 20,12 дБ
3500 МГц: 21,92 дБ
2800 МГц: 22,98 дБ
