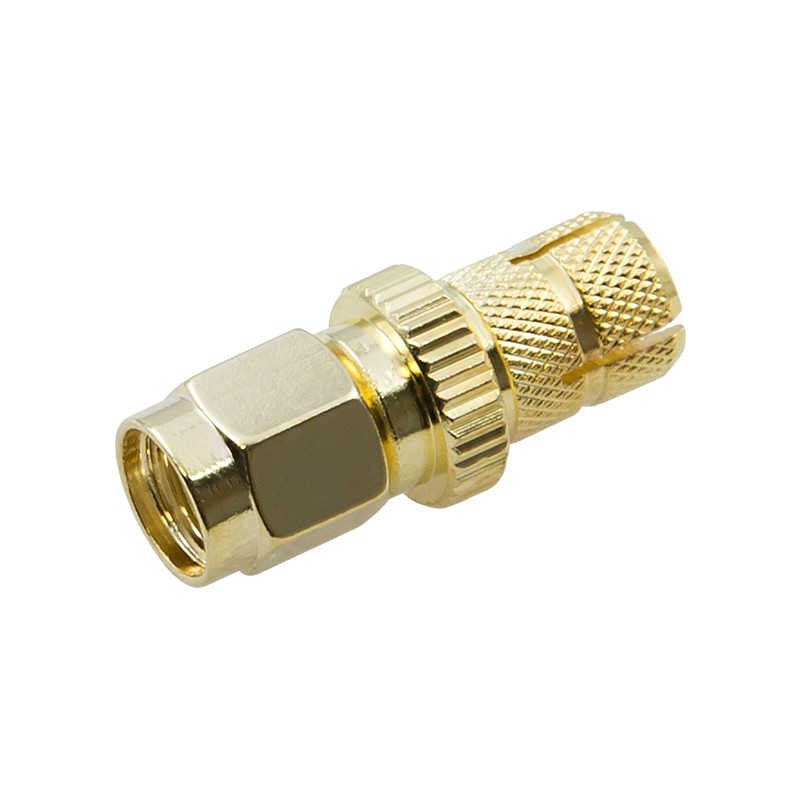

Разъём S-111A (SMA-male, обжимной, на кабель RG-6)

Коннектор SMA-male (вилка) для установки обжимным методом на серию кабелей RG-6. Обычно этот разъем монтируется на кабельные сборки, которые соединяют уличную антенну 75 Ом с оборудованием мобильных сетей (LTE-роутеры, модемы) или других стандартов связи.

Вилки и розетки SMA-серии: где встречаются?

Коннекторы семейства SMA имеют волновое сопротивление 50 Ом и часто размещаются на устройствах беспроводной связи. Розетки SMA устанавливаются производителями стационарных LTE-роутеров, корпусных модемов, GSM-телефонов и шлюзов в стационарном исполнении. Также этот вид компактных коннекторов применим в прочих видах связи, задействующих свободные (433 МГц, 868 МГц) и лицензируемые диапазоны частот.

Преимущество SMA — компактный размер и прочное резьбовое сочленение вилки и розетки. В результате эти соединители востребованы в транспортных решениях, а также при необходимости «сэкономить» место на плате или корпусе прибора.

Кабельная марка RG-6 для бюджетных систем связи

Чаще всего с разъемами SMA используются кабели 50 Ом, однако в некоторых случаях они устанавливаются на телевизионный кабель RG-6 (75 Ом). Чаще всего это делается, чтобы снизить итоговую цену набора оборудования, поскольку комплектующие 75 Ом в среднем дешевле специальных изделий для радиосвязи.

Разъем S-111A позволяет изготовить кабельную сборку, в которой не используются переходники и пигтейлы для перехода между соединителями 75 Ом и 50 Ом. В результате удается снизить потери сигнала и упростить схему подключения.

Как монтируется разъем S-111A?

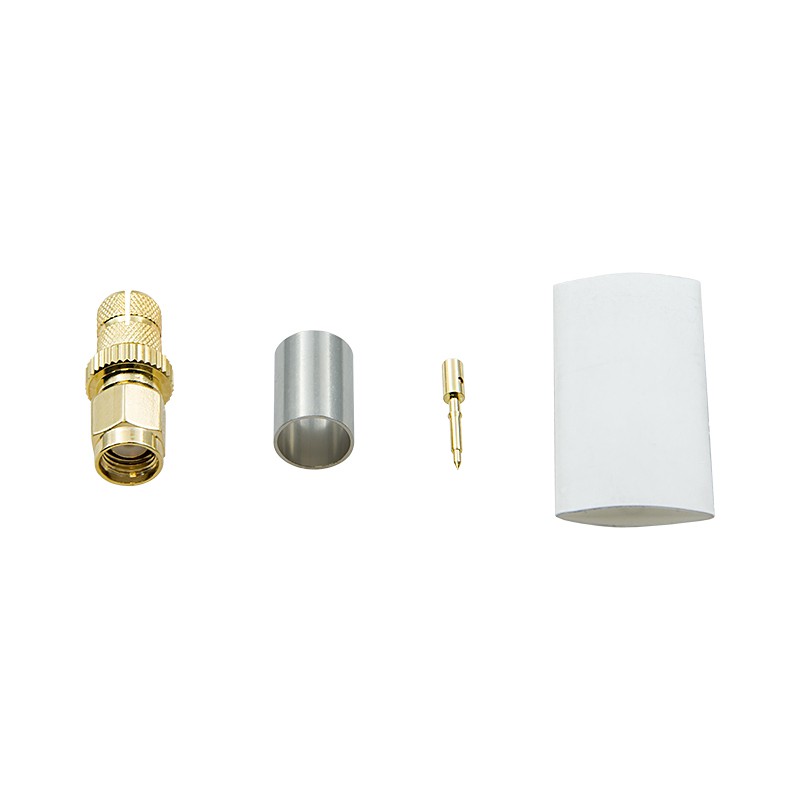

Разъем относится к обжимной серии и для его установки необходимы специальные клещи. Процесс монтажа разъема включает следующие этапы:

1. Подготовка кабеля, зачистка участка оболочки и диэлектрика;
2. Напаивание центрального контакта (пина) на проводящую жилу;

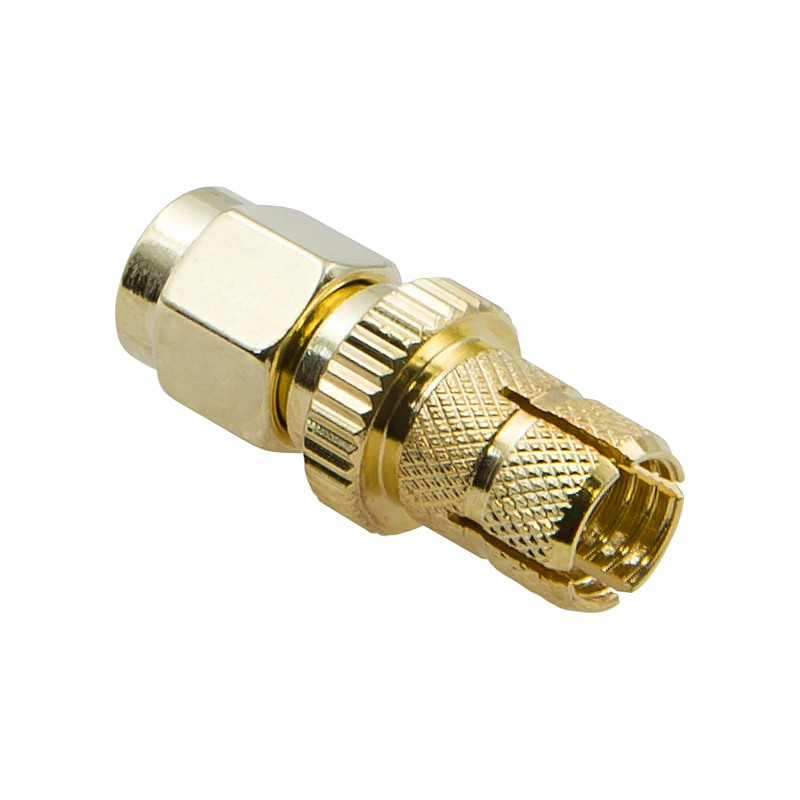

3. Установка корпуса разъема. Разрезы в хвостике коннектора упрощают накручивание корпуса на кабель и нивелируют небольшую разницу в диаметре между версиями разных производителей;
4. Обжим гильзы (металлической втулки) вокруг хвостика разъема и участка кабеля;
5. Установка термоусадочной трубки нагревом. В комплекте прилагается термоусадка белого цвета, соответствующего цвету типовых ТВ-кабелей RG-6.

После установки коннекторов рекомендуется произвести тестирование кабельной сборки на исправность (проходимость сигнала, отсутствие КЗ между экраном и жилой).
