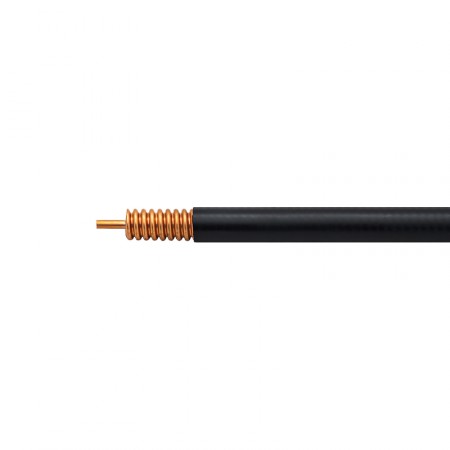

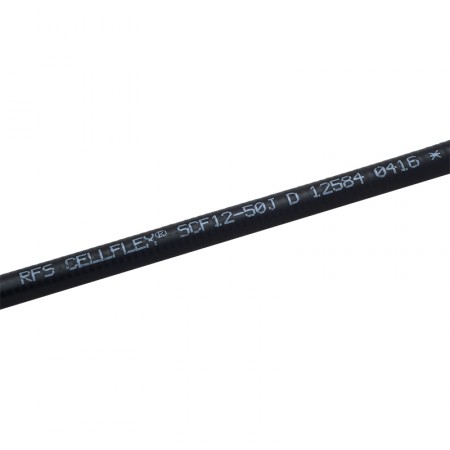

Кабель RFS (коаксиальный фидер 1/2 SF) (SCF 12-50J)

Цена: 240 р.
Категория: Кабель
Наличие: В наличии

Артикул: 2882

Купить
В сравнение

Фидерный кабель RFS SCF12-50J повышенной гибкости (серия RFS CELLFLEX 1/2″) для прокладки кабельных трасс большой протяженности. Низкий коэффициент затухания и высокая практичность делают RFS SCF12-50J удачной альтернативой более толстым фидерным кабелям, позволяя использовать эту марку как в промышленных, так и в бытовых сценариях.

Кабель рассчитан на передачу сигнала частотой до 10,6 ГГц, то есть подходит для применения в любых системах наземной подвижной связи, беспроводных сетях и других ВЧ-системах, рассчитанных на волновое сопротивление 50 Ом.

Фидерный кабель RFS SCF12-50J: структура

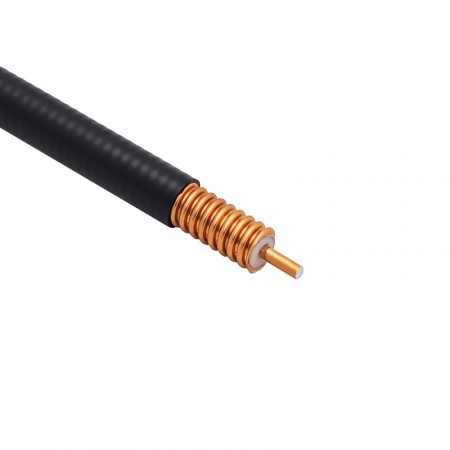

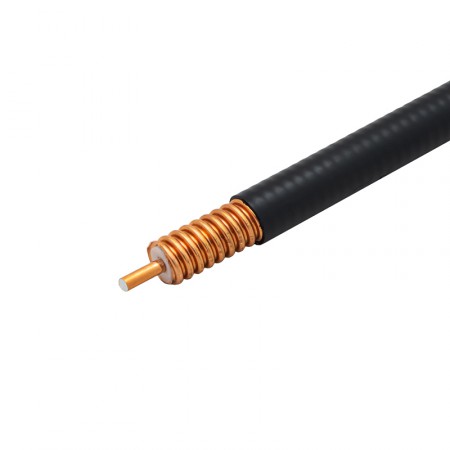

По своей структуре высокочастотный кабель RFS SCF12-50J представляет собой фидер с омедненной алюминиевой жилой, слоем диэлектрика и сплошным гофрированным экраном из меди.

  • Центральный проводник кабеля — алюминиевая жила с медным покрытием. Общий диаметр проводника — 3,56 мм.
  • Слой диэлектрика выполнен из вспененного полиэтилена (Ø9,3 мм).
  • Внешний проводник (экран) представляет собой сплошную гофрированную трубку из меди (Ø12,3 мм).
  • Оболочка кабеля выполнена из полиэтилена (PE). Общий диаметр кабеля — 13,75 мм.

Кабель RFS SCF12-50J должен использоваться со специальными разъемами серии SF (SuperFlex).

В чем преимущество RFS CELLFLEX 1/2″ перед коаксиальным кабелем?

Обладая толщиной и гибкостью, соизмеримыми с наиболее производительными коаксиальными кабелями, фидер RFS SCF12-50J обеспечивает передачу сигнала с наименьшими потерями. Не последнюю роль в этом играет наличие сплошного медного экрана, который минимизирует воздействие внешних электромагнитных помех на высокочастотный тракт. Кабель серии RFS CELLFLEX 1/2″ отличается низким коэффициентом стоячей волны (КСВ) и минимальными интермодуляционными искажениями.

Благодаря использованию высококачественных материалов, RFS SCF12-50J допускает длительное использование для передачи ВЧ-сигнала высокой мощности. Отсутствие в составе кабеля галогеносодержащих материалов повышают безопасность и исключает выделение вредных веществ в случае возгорания.

Высокая гибкость и устойчивость к низким температурам

Кабель марки SCF12-50J отличается высокой гибкостью. Минимальный радиус изгиба (многократный) составляет 32 мм, что позволяет свободно использовать кабель для прокладки внутри помещений.

Фидерный кабель выдерживает как низкие, так и высокие температуры. Рабочая температура кабеля находится в диапазоне от -50°C до +85°C, температура установки — от -40°C до +60°C.

Чтобы купить кабель RFS SCF 12-50J, оформите заказ онлайн и в поле количества товара укажите необходимую длину. Выбираете кабель для высокочастотного оборудования, но остались вопросы? Воспользуйтесь бесплатной консультацией наших специалистов по телефону 8-800-3333-965 или воспользуйтесь окном онлайн-чата!

Цена указана 1 м погонный.

Кабель RFS SCF 12-50J — спецификации [PDF, ~115Kb]

Характеристики
Тип кабеля коаксиальный фидер 1/2″ SF
Центральный проводник (материал) алюминий, покрытый медью
Центральный проводник (диаметр) 3,56 мм
Диэлектрик (материал) вспененный полиэтилен
Диэлектрик (диаметр) 9,3 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 12,3 мм
Внешняя оболочка (материал) полиэтилен (PE)
Внешняя оболочка (диаметр) 13,75 мм
Цвет черный
Максимальная рабочая частот 10,6 ГГц
Волновое сопротивление 50 ±1 Ом
Скорость распространения сигнала 77%
Погонная емкость 86 пФ/м
Погонная индуктивность 0,215 мкГн/м
Затухание (на 100 м, при 20°C) 100 МГц: 3,21 дБ
150 МГц: 3,96 дБ
200 МГц: 4,60 дБ
300 МГц: 5,68 дБ
450 МГц: 7,04 дБ
800 МГц: 9,57 дБ
900 МГц: 10,20 дБ
960 МГц: 10,60 дБ
1000 МГц: 10,80 дБ
1500 МГц: 13,50 дБ
1800 МГц: 14,90 дБ
2100 МГц: 16,30 дБ
2200 МГц: 16,70 дБ
2400 МГц: 17,50 дБ
2500 МГц: 17,90 дБ
2600 МГц: 18,40 дБ
3000 МГц: 19,90 дБ
3500 МГц: 21,80 дБ
4000 МГц: 23,50 дБ
5000 МГц: 26,80 дБ
6000 МГц: 29,80 дБ
7000 МГц: 32,70 дБ
8000 МГц: 35,50 дБ
9000 МГц: 83,10 дБ
10000 МГц: 40,60 дБ
Пиковая мощность 24 кВт
Пиковое напряжение 1550В
Напряжение пробоя оболочки 5000В (RMS)
Сопротивление внутреннего проводника по постоянному току 2,97 Ом / 1000 м
Сопротивление внешнего проводника по постоянному току 6,5 Ом / 1000 м
КСВн (в частотном диапазоне 40–5925 МГц) ≤ 1,222
Минимальный радиус изгиба (многократный) 32 мм
Изгибающий момент 2,5 Н·м
Максимальная сила натяжения 650 Н
Рекомендуемое расстояние между точками креплениями 0,3 м
Максимальное расстояние между точками креплениями 0,5 м
Пожарные характеристики без галогенов
Температура монтажа от -40°С до +60°С
Температура эксплуатации от -50°С до +85°С
Температура хранения от -70°С до +85°С
Вес 16,1 кг / 100 м
