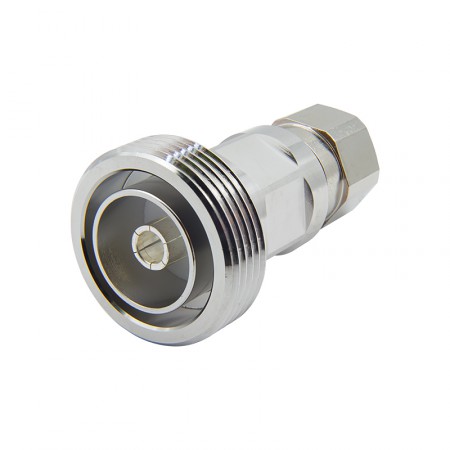

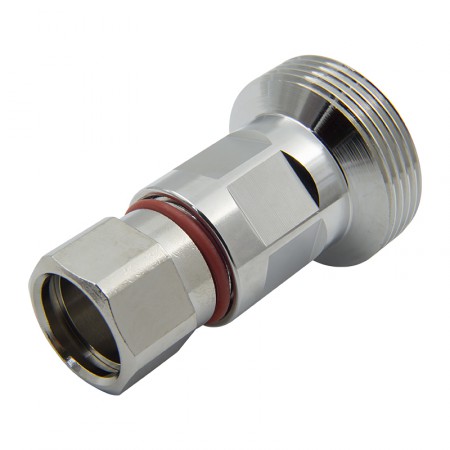

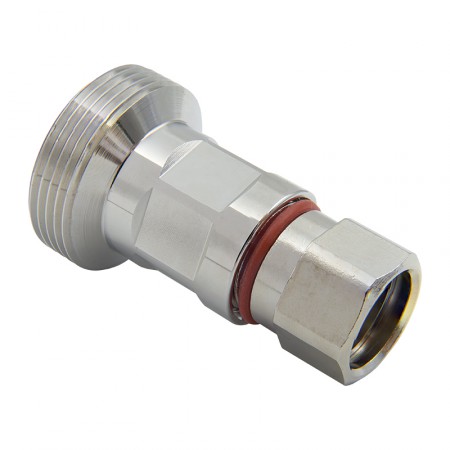

Разъём DF-1/2SF (DIN-female, прижимной, на кабель 1/2SF)

Прижимной коаксиальный коннектор стандарта 7/16 DIN в варианте «мама» для фидерного кабеля 1/2″ SF. Волновое сопротивление разъема — 50 Ом. Обычно разъемы этого вида используются в составе базовых станций операторов, WISP-провайдеров, промышленных антенных системах и системах усиления связи.

Откуда взялся стандарт 7/16 DIN?

Интерфейс 7/16 DIN появился в 1960-х годах как военная разработка и поначалу производился ограниченным кругом компаний. Впоследствии стандарт был передан на унификацию, получил обозначение DIN и постепенно распространился в Европе и других регионах как стандарт для промышленной радиотехники.

Цифры в названии — не маркетинг, а геометрия: 7 мм — внешний диаметр центрального проводника, 16 мм — внутренний диаметр внешнего контакта. Такое соотношение размеров принципиально отличает этот стандарт от N-коннекторов: крупные разъемы адаптированы к высокой мощности и имеют более низкую пассивную интермодуляцию.

Сегодня это один из наиболее распространенных высокомощных РЧ-коннекторов в антенных системах сотовых сетей. В последние годы конкуренцию ему составляет формат 4.3-10 — более компактный соединитель, однако рассчитанный под меньшую мощность передачи. Для трасс с высокой мощностью передатчика 7/16 DIN по-прежнему остается приоритетным выбором.

Где применяется DIN 7/16-female?

Основная среда применения — антенные тракты базовых станций GSM/3G/LTE и распределенные антенные системы (DAS) в крупных зданиях, тоннелях и на транспортных объектах. Там, где несколько передатчиков разных операторов или диапазонов работают на одну антенну, важен низкий уровень пассивной интермодуляции: паразитные сигналы, возникающие на нелинейных переходах, способны заметно снизить качество сигнала.

DIN-female устанавливается на кабель и стыкуется с вилкой на портах активного оборудования, пассивного компонент (делителя, диплексера, нагрузки и т. п.) или другого участка кабельной трассы (в качестве удлинителя).

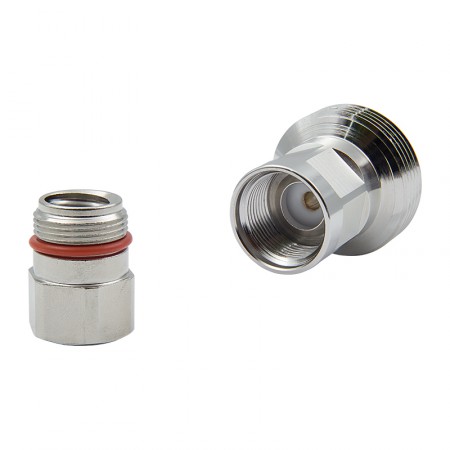

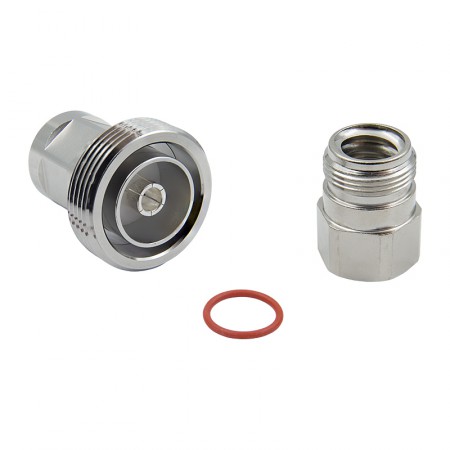

Установка прижимным методом на кабель SuperFlex

Конструкция DF-1/2SF не требует пайки и обжима. Центральный контакт и оплетка фиксируются механически при затяжке гайки коннектора на подготовленном конце кабеля. Это сокращает время монтажа на объекте, устраняет зависимость качества соединения от качества пайки и устраняет риск теплового повреждения элементов кабеля.

• Совместимость с кабельной серией 1/2″ SF. Коннектор рассчитан на супергибкий фидер стандарта 1/2″ SF. Это коаксиал с наружным диаметром 13,3–13,7 мм и сплошным спиральным экраном. Такая конструкция дает высокую стойкость к внешним помехам и механическому воздействию. Фидеры этой группы прокладывают вертикально по мачтам, вдоль несущих конструкций зданий и внутри кабельных каналов — там, где гибкость кабеля нужна при монтаже, но не в процессе эксплуатации. Разъем можно использовать с кабелями марок Baltic Signal, Hengxin, RFS и другими;
• Гарантированные параметры на частотах до 3 ГГц. Параметры коннектора рассчитаны на работу в составе профессионального антенного тракта — без компромиссов по потерям, изоляции и температурному диапазону. Лучшие результаты достигаются на частотах до 3000 МГц. Это с запасом перекрывает весь актуальный спектр сотовых стандартов — от нижних GSM-диапазонов до верхних полос LTE;
• КСВн не выше 1,10. Отражение сигнала от коннектора минимально: основная часть мощности уходит в антенну/приемник, а не возвращается в передатчик;
• Уровень PIM3 не выше -155 дБн. На практике при такой величине интермодуляция на коннекторе не влияет на качество канала даже в многооператорных узлах совместного использования антенной инфраструктуры;
• Диапазон рабочих температур от -40°C до +85°C. Коннектор без ограничений работает на открытом воздухе без дополнительной термической защиты.

Чтобы купить разъем 7/16 DIN-female на кабель 1/2″ SuperFlexible, добавьте товар в корзину и оформите заказ на сайте. Детали по оплате и доставке — в профильных разделах. Задать вопросы можно по номеру 8-800-3333-965!
